| Marchio: | Kingsine |
| Numero di modello: | PMC200 |
| MOQ: | 1PC |
| Tempo di consegna: | 15 giorni lavorativi |
| Condizioni di pagamento: | T/T in anticipo, L/C |

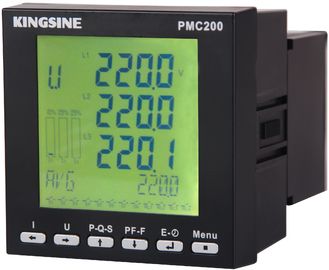

220VAC / 5A Misuratore di potenza multifunzionale per la gestione dell'energia PMC200
Grande schermo LCD con retroilluminazione blu
Ampia gamma di temperature
220 / 380 tensione
Analisi della qualità dell'energia
Quattro moduli di estensione per le vostre diverse richieste!
Cost-efficiente, facile da usare e installare! ampiamente utilizzato per il sistema di gestione dell'energia! automazione delle sottostazioni, rete di distribuzione, edificio intelligente, scheda di comando intelligente!
Introduzione
PMC200 Multifunctional Power Meter è ampiamente utilizzato per sistemi di gestione dell'energia, automazione delle sottostazioni, automazione delle reti di distribuzione, distribuzione dell'energia dei sottodistretti, automazione industriale,edificio intelligente, centralina intelligente, armadietto di commutazione, ecc. Integra la digitalizzazione, l'intellettualizzazione e la rete insieme, per sostituire le apparecchiature tradizionali come il trasduttore di quantità elettrico,L'impianto multiuso riduce i costi e la semplice connessione via cavo semplifica le prove.
|
Standard: DL/T721 - 2000 |
||
|
Classe di precisione |
Voltaggio e corrente |
Classe 0.2 |
|
Potenza |
Classe 0.5 |
|
|
Grado elettrico attivo |
Classe 1 |
|
|
Caratteristica della tensione di ingresso |
Distanza |
3×220V/380V ((direttamente), 3×57,7V/100V ((connessione da CT) |
|
Impedenza |
2MΩ (L-L), 1MΩ (L-N) |
|
|
Capacità di sovraccarico consentita |
1.2 volte/continua |
|
|
Caratteristica della corrente di ingresso |
Distanza: |
1A, 5A (facoltativo) |
|
Impedenza: |
< 0,1Ω |
|
|
Capacità di sovraccarico consentita: |
1.2 volte/continua, 10 volte/1 secondo |
|
|
Capacità di contatto del relè |
220VAC/5A, 30VDC/5A |
|
|
Interfaccia di comunicazione |
RS485, baudrate opzionale, massimo 19200bps |
|
|
Protocollo di comunicazione |
RTU MODBUS |
|
|
Compatibilità elettromagnetica |
Corrisponde alla classe IECIII |
|
|
Resistenza dell'isolamento |
> 50 MΩ |
|
|
Frequenza di potenza resistenza alla tensione |
AC2kV/1min |
|
|
Potenza totale |
< 5VA |
|
|
Fornitore di alimentazione |
90 a 260 VAC/DC |
|
|
Temperatura di funzionamento |
-20 °C ~ +70 °C |
|
|
Dimensioni |
96x96x72 (mm), 96x96x120 mm (con modulo di espansione) |
|
|
Peso |
00,5 kg |
|
PMC200 Tester dei parametri di potenza
Funzioni e caratteristiche
|
Misurazione dei parametri |
Qualità dell'energia |
|
|
Corrente / Voltaggio Potenza attiva/reattiva/apparente Fattore di potenza / frequenza Fase e linea neutrale Linea di filo e linea di fase 3 fasi e singola fase 3 fasi e singola fase |
Distorsione armonica / 31 volte analisi armonica Corrente e tensione / Corrente e tensione |
|
|
Protocollo di comunicazione |
|
|
|
RS485/MODBUS |
|
|
|
Visualizzazione |
|
|
|
Display LCD STN con grande schermo / Orologio in tempo reale Anno/mese/giorno/ora/minuto/secondo |
|
|
|
Misurazione dell'energia |
Altri |
|
|
Energia attiva di ingresso/uscita Energia reattiva di ingresso/uscita Energia apparente Impulso di uscita di 1 canale Impulso di uscita di 1 canale |
Aggiornamento on line |
|
|
Modulo di ingresso di comunicazione a distanza 8 Canali Input di comunicazione a distanza Risoluzione della variabile di stato tempo: fino a 1 ms 100 Registro degli eventi delle imprese statali |
|
|
|
Statistiche della domanda |
Modulo di uscita del relè |
|
|
Corrente Potenza attiva/reattiva/apparente Valore attuale e massimo. Valore attuale e massimo. |
4 canali di uscita del relè Impostazione di allarme programmabile di superamento del limite Controllo a distanza |
|
|
Tasso di ripristino |
Modulo di ingresso e di uscita analogici |
|
|
8 fasi di ripristino; 4 Il tasso di ripristino può essere impostato |
Misurazione dell'ingresso analogo per 1 canale da 4 a 20 mA di corrente continua Misurazione di ingresso analogo per 1 canale da 0 a 5 V di corrente continua 2 canali di uscita analogica per 4-20mA di corrente continua |
|
|
Massimo e minimo |
|
|
|
Registrare il massimo, il minimo e tempo di tutti i parametri di misurazione |
Modulo di comunicazione |
|
|
a) Modulo di comunicazione RS232 b) Modulo di comunicazione Profibus-DP c) Modulo di espansione Ethernet TCP/IP
|
|
|
|
Registro degli eventi |
|
|
|
100 Eventi SOE Log / Time Risoluzione: fino a 1 ms |
|
|
|
