| Marchio: | Kingsine |
| Numero di modello: | PMC180N |
| MOQ: | 1PC |
| Tempo di consegna: | 15 giorni lavorativi |
| Condizioni di pagamento: | T/T in anticipo, L/C |

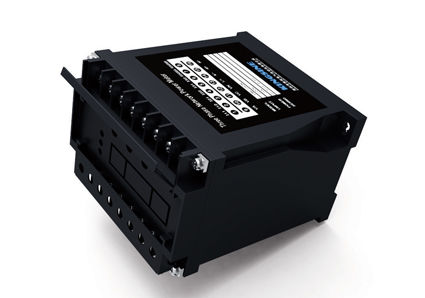

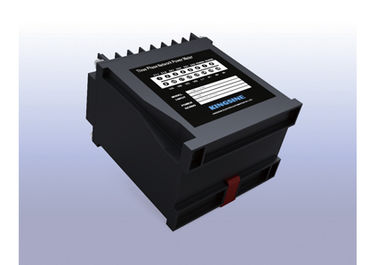

Metri di potenza multifunzione trifase Modbus RTU Protocollo PMC180N
Ampia gamma di temperature
Analisi della qualità dell'energia
Display grandangolare
Mini, facile da installare
alte prestazioni
Visualizzazione
Il contatore di potenza in rete a tre fasi PMC180N è un contatore multifunzionale senza pannello di comando LCD. Adotta un microprocessore a bassa dissipazione di potenza, può misurare il parametro di potenza completo,misurazione dell'energia, e analisi armonica di tensione / corrente di 31 ordini.Ha una porta di comunicazione RS-485 e potrebbe essere facilmente integrata in qualsiasi sistema di distribuzione di energia intelligente. PMC180N ha la funzione pratica, facile utilizzo, facile manutenzione.fornire il supporto di misurazione e di prova allo specialista dell'applicazione di potenza, fornire la base di dati al SCADA e alla Smart Grid, fornire una base scientifica per la gestione intelligente dell'energia.
Caratteristiche funzionali
|
Caratteristiche funzionali |
PMC180Z |
PMC180C |
PMC180P |
PMC180U |
PMC180 I |
PMC180N |
|
Valore virtuale reale istantaneo |
|
|
|
|
|
|
|
Corrente Linea monofase e neutrale |
◆ |
|
◆ |
|
◆ |
◆ |
|
Voltaggio Linea/linea e fase/linea |
◆ |
|
◆ |
◆ |
|
◆ |
|
Frequenza |
◆ |
|
|
|
|
◆ |
|
Potenza attiva Trifase e monofase |
◆ |
|
◆ |
|
|
◆ |
|
Potenza reattiva Trifase e monofase |
◆ |
|
|
|
|
◆ |
|
Fattore di potenza Trifase e monofase |
◆ |
◆ |
|
|
|
◆ |
|
Energia |
|
|
|
|
|
|
|
Energia attiva |
◆ |
|
|
|
|
◆ |
|
Energia reattiva |
◆ |
|
|
|
|
◆ |
|
Qualità dell'energia |
|
|
|
|
|
|
|
Distorsioni armoniche Corrente e tensione |
◆ |
|
|
|
|
◆ |
|
31 analisi armonica di ordine Tensione e corrente |
◆ |
|
|
|
|
◆ |
|
Comunicazione |
|
|
|
|
|
|
|
Protocollo RS485/MODBUS |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Visualizzazione |
|
|
|
|
|
|
|
Display a LED |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
Altri |
|
|
|
|
|
|
|
DI a due canali |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
DO a due canali |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
1 canale AO:4-20Ma |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Alarme di limite di 2 canali |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Aggiornamento online del programma di supporto |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
Parametro tecnico
|
Caratteristiche elettriche |
||
|
Tipo di misura
|
Sistema di cambio alternativo trifase a tre fili Sistema a corrente alternata trifase a quattro fili |
|
|
|
Tasso di campionamento: 64 volte per ciclo |
|
|
Tasso di aggiornamento dei dati |
1S |
|
|
Accuratezza di misura |
Corrente |
00,2% |
|
Voltaggio |
00,2% |
|
|
Potenza |
00,5% |
|
|
Frequenza |
00,05 Hz |
|
|
Energia attiva |
10,0% |
|
|
Energia reattiva |
20,0% |
|
|
AO |
1% |
|
|
Caratteristiche della tensione di ingresso
|
Voltaggio di misura Sovraccarico consentito |
3 X 220/380V ((connesso direttamente) |
|
3 X 57,7/100V ((connesso da CT) |
||
|
Impedanza di ingresso |
1.2 volte / continuamente |
|
|
Voltaggio di misura |
1.8MΩ |
|
|
Caratteristica della corrente di ingresso |
Corrente di misura |
5A o 1A (connesso da CT) |
|
Sovraccarico consentito |
1.2 volte / continuamente |
|
|
Impedanza di ingresso |
< 0,1Ω |
|
|
4-20mA di uscita di corrente continua
|
Voltaggio di circuito aperto |
5VDC |
|
Capacità di carico |
≤ 200Ω |
|
|
Voltaggio isolato |
2KV |
|
|
Fornitura di energia di funzionamento |
Climatizzazione |
85 ~ 265 VAC/45-65 Hz |
|
DC |
100 ~ 300 VDC |
|
|
Dissipazione di potenza |
< 3W |
|
|
Proprietà meccaniche |
||
|
Peso |
0.5 kg |
|
|
Grado di protezione IP |
Protezione IP52 |
|
|
Dimensione |
110 x 75 x 120 mm |
|
|
Temperatura di funzionamento |
-25~70°C |
|
|
Temperatura di conservazione |
-40°C a 85°C |
|
|
Umidità relativa |
5% - 90%RH, nessuna condensazione |
|
|
EMC |
||
|
Interferenze di scarica elettrostatica |
IEC 61000-4-2, Livello 4 |
|
|
Gruppo di impulsi transitori anti-veloci |
IEC 61000-4-4, Livello 4 |
|
|
Anti-impatto |
IEC 61000-4-5, livello 3 |
|
|
Campo magnetico anti-frequenza |
IEC 61000-4-8, livello 3 |
|
|
Prestazioni di isolamento elettrico |
||
|
Resistenza dell'isolamento |
GB/T13729, > 50MΩ |
|
|
Frequenza resistenza tensione |
GB/T13729, AC 2KV 50Hz /1min |
|
|
Tensione di impulso |
GB/T13729, 5KV, 1,2/50us |
|
|
|
