| Marchio: | Kingsine |
| Numero di modello: | PMC100N |
| MOQ: | 1PC |
| Tempo di consegna: | 15 giorni lavorativi |
| Condizioni di pagamento: | T/T in anticipo, L/C |

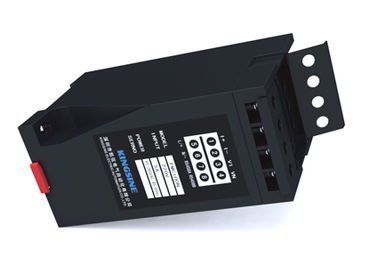

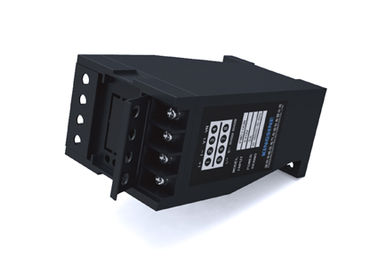

Misuratore di potenza multifunzione monofase CA, MODBUS - RTU PMC100N
Sistema a corrente alternata monofase
Voltaggio 220 / 380V
Analisi della qualità dell'energia
Ampia gamma di temperature
Misuratore di potenza di rete monofase PMC 100N
SInmisurazione dei parametri elettrici di fase e misurazione dell'energia
Monitoraggio on-line dell'allarme di limite per i parametri elettrici
Misuratore di rete senza pannello di comando LCD, uscita opzionale della funzione del trasduttore
Sostenere la comunicazione MODBUS-RTU, RS485
Visualizzazione
Il contatore di potenza di rete monofase PMC100N è un contatore di rete multifunzionale senza pannello di comando LCD. Adotta un microprocessore a bassa dissipazione di potenza, può misurare il parametro di potenza completo,misurazione dell'energia. Ha una porta di comunicazione RS-485 e può essere facilmente integrata in qualsiasi sistema di distribuzione di energia intelligente.Può essere utilizzato per monitorare e controllare le attrezzature in loco, fornire il supporto di misurazione e di collaudo allo specialista dell'applicazione di energia, fornire la base di dati allo SCADA e alla Smart Grid, fornire una base scientifica per la gestione intelligente dell'energia.
Caratteristiche funzionali
|
Caratteristiche funzionali |
PMC100Z |
PMC100C |
PMC100P |
PMC100F |
PMC100U |
PMC100I |
PMC100N |
|
Valore virtuale reale istantaneo |
|
|
|
|
|
|
|
|
Corrente |
◆ |
|
◆ |
|
|
◆ |
◆ |
|
Voltaggio |
◆ |
|
◆ |
|
◆ |
|
◆ |
|
Frequenza |
◆ |
|
|
◆ |
|
|
◆ |
|
Potenza attiva |
◆ |
|
◆ |
|
|
|
◆ |
|
Potenza reattiva |
◆ |
|
|
|
|
|
◆ |
|
Fattore di potenza |
◆ |
◆ |
|
|
|
|
◆ |
|
Energia |
|
|
|
|
|
|
|
|
Energia attiva |
◆ |
|
|
|
|
|
◆ |
|
Comunicazione |
|
|
|
|
|
|
|
|
Protocollo RS485/MODBUS |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Visualizzazione |
|
|
|
|
|
|
|
|
Display a LED |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
Altri |
|
|
|
|
|
|
|
|
DI a due canali |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
DO a due canali |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
1 canale AO:4-20mA |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
Alarme a due canali |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Aggiornamento online del programma di supporto |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
Parametro tecnico
|
Caratteristiche elettriche |
||
|
Tipo di misura |
Sistema a corrente alternata monofase |
|
|
|
Tasso di campionamento per ciclo: 64 volte |
|
|
Tasso di aggiornamento dei dati |
1S |
|
|
Accuratezza di misura |
Corrente |
00,5% |
|
Voltaggio |
00,5% |
|
|
Potenza |
00,5% |
|
|
Frequenza |
00,05 Hz |
|
|
Energia attiva |
10,0% |
|
|
Caratteristiche della tensione di ingresso |
Voltaggio di misura |
0~600 V (accesso diretto) |
|
Sovraccarico consentito |
1.2 volte / continuamente |
|
|
Impedanza di ingresso |
1.8MΩ |
|
|
Caratteristica della corrente di ingresso |
Corrente di misura |
5A o 1A (via CT Connect) |
|
Sovraccarico consentito |
1.2 volte / continuamente |
|
|
Impedanza di ingresso |
< 0,1Ω |
|
|
Input binario |
tensione di funzionamento |
12~24 VDC o 220VAC (alimentazione esterna) |
|
Impedanza di ingresso |
12KΩ o 120KΩ |
|
|
Voltaggio di isolamento |
2KV |
|
|
Uscita del relè |
Tipo di nodo |
Scosse meccaniche |
|
Capacità dei nodi |
220 VAC/5A, 30 VDC/5A |
|
|
4-20mA di ingresso CA |
Voltaggio di circuito aperto |
15VDC |
|
capacità di sovraccarico |
≤ 500Ω |
|
|
Voltaggio di isolamento |
2KV |
|
|
|
Climatizzazione |
85 ~ 265 VAC/45-65 Hz |
|
DC |
100 ~ 300 VDC |
|
|
Dissipazione di potenza |
< 2,5 W |
|
|
Proprietà meccaniche |
||
|
Peso |
00,3 kg |
|
|
Grado di protezione IP |
Protezione IP52 |
|
|
Dimensione |
75 x 55 x 120 mm |
|
|
Temperatura di funzionamento |
-40~70°C |
|
|
Temperatura di conservazione |
-50°C a 85°C |
|
|
Umidità relativa |
5% - 90%RH, nessuna condensazione |
|
|
EMC |
||
|
Interferenze di scarica elettrostatica |
IEC 61000-4-2, Livello 4 |
|
|
Gruppo di impulsi transitori anti-veloci |
IEC 61000-4-4, Livello 4 |
|
|
Anti-impatto |
IEC 61000-4-5, livello 3 |
|
|
Campo magnetico anti-frequenza |
IEC 61000-4-8, livello 3 |
|
|
Prestazioni di isolamento elettrico |
||
|
Resistenza dell'isolamento |
GB/T13729, > 50MΩ |
|
|
Frequenza resistenza tensione |
GB/T13729, AC 2KV 50Hz /1min |
|
|
Tensione di impulso |
GB/T13729, 5KV, 1,2/50us |
|
|
|
