| Marchio: | Kingsine |
| Numero di modello: | PMC180N |
| MOQ: | 1PC |
| Tempo di consegna: | 15 giorni lavorativi |
| Condizioni di pagamento: | T/T in anticipo, L/C |
Misuratore di potenza multifunzionale a rete trifase IP52 / 0,05Hz PMC180N
Sistema AC mono / trifase
220 tensione
Analisi della qualità dell'energia

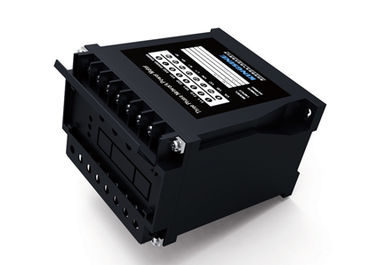

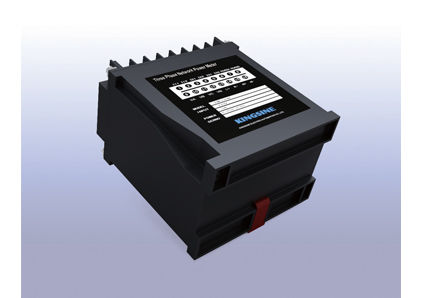

Misuratore di potenza di rete trifase PMC180N
Visualizzazione
Il contatore di potenza in rete a tre fasi PMC180N è un contatore multifunzionale senza pannello di comando LCD. Adotta un microprocessore a bassa dissipazione di potenza, può misurare il parametro di potenza completo,misurazione dell'energia, e analisi armonica di tensione / corrente di 31 ordini.Ha una porta di comunicazione RS-485 e potrebbe essere facilmente integrata in qualsiasi sistema di distribuzione di energia intelligente. PMC180N ha la funzione pratica, facile utilizzo, facile manutenzione.fornire il supporto di misurazione e di prova allo specialista dell'applicazione di potenza, fornire la base di dati al SCADA e alla Smart Grid, fornire una base scientifica per la gestione intelligente dell'energia.
Caratteristiche funzionali
|
Caratteristiche funzionali |
PMC180Z |
PMC180C |
PMC180P |
PMC180U |
PMC180 I |
PMC180N |
|
Valore virtuale reale istantaneo |
|
|
|
|
|
|
|
Corrente Linea monofase e neutrale |
◆ |
|
◆ |
|
◆ |
◆ |
|
Voltaggio Linea/linea e fase/linea |
◆ |
|
◆ |
◆ |
|
◆ |
|
Frequenza |
◆ |
|
|
|
|
◆ |
|
Potenza attiva Trifase e monofase |
◆ |
|
◆ |
|
|
◆ |
|
Potenza reattiva Tre fasi e singola fase |
◆ |
|
|
|
|
◆ |
|
Fattore di potenza Trifase e monofase |
◆ |
◆ |
|
|
|
◆ |
|
Energia |
|
|
|
|
|
|
|
Energia attiva |
◆ |
|
|
|
|
◆ |
|
Energia reattiva |
◆ |
|
|
|
|
◆ |
|
Qualità dell'energia |
|
|
|
|
|
|
|
Distorsioni armoniche Corrente e tensione |
◆ |
|
|
|
|
◆ |
|
31 analisi armonica di ordine Tensione e corrente |
◆ |
|
|
|
|
◆ |
|
Comunicazione |
|
|
|
|
|
|
|
Protocollo RS485/MODBUS |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Visualizzazione |
|
|
|
|
|
|
|
Display a LED |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
Altri |
|
|
|
|
|
|
|
DI a due canali |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
DO a due canali |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
1 canale AO:4-20Ma |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Alarme a due canali |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Aggiornamento online del programma di supporto |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
Parametro tecnico
|
Caratteristiche elettriche |
||
|
Tipo di misura
|
Sistema di cambio alternativo trifase a tre fili Sistema a corrente alternata trifase a quattro fili |
|
|
|
Tasso di campionamento: 64 volte per ciclo |
|
|
Tasso di aggiornamento dei dati |
1S |
|
|
Accuratezza di misura |
Corrente |
00,5% |
|
Voltaggio |
00,5% |
|
|
Potenza |
00,5% |
|
|
Frequenza |
00,05 Hz |
|
|
Energia attiva |
10,0% |
|
|
Energia reattiva |
20,0% |
|
|
AO |
1% |
|
|
Caratteristiche della tensione di ingresso |
Voltaggio di misura Sovraccarico consentito |
3 X 220/380V ((connesso direttamente)
|
|
3 X 57,7/100V ((connesso da CT)
|
||
|
Impedanza di ingresso |
1.2 volte / continuamente |
|
|
Voltaggio di misura |
1.8MΩ |
|
|
Caratteristica della corrente di ingresso |
Corrente di misura |
5A o 1A (connesso da CT)
|
|
Sovraccarico consentito |
1.2 volte / continuamente |
|
|
Impedanza di ingresso |
< 0,1Ω |
|
|
4-20mA di uscita di corrente continua
|
Voltaggio di circuito aperto |
15VDC |
|
Capacità di carico |
≤ 500Ω |
|
|
Voltaggio isolato |
2KV |
|
|
Fornitura di energia di funzionamento |
Climatizzazione |
85 ~ 265 VAC/45-65 Hz |
|
DC |
100 ~ 300 VDC |
|
|
Dissipazione di potenza |
< 3W |
|
|
Proprietà meccaniche |
||
|
Peso |
0.5 kg |
|
|
Grado di protezione IP |
Protezione IP52 |
|
|
Dimensione |
110 X 75 X 72 mm o 110 X 75 X 120 mm |
|
|
Temperatura di funzionamento |
-40~70°C |
|
|
Temperatura di conservazione |
-50°C a 85°C |
|
|
Umidità relativa |
5% - 90%RH, nessuna condensazione |
|
|
EMC |
||
|
Interferenze di scarica elettrostatica |
IEC 61000-4-2, Livello 4 |
|
|
Gruppo di impulsi transitori anti-veloci |
IEC 61000-4-4, Livello 4 |
|
|
Anti-impatto |
IEC 61000-4-5, livello 3 |
|
|
Campo magnetico anti-frequenza |
IEC 61000-4-8, livello 3 |
|
|
Prestazioni di isolamento elettrico |
||
|
Resistenza dell'isolamento |
GB/T13729, > 50MΩ |
|
|
Frequenza resistenza tensione |
GB/T13729, AC 2KV 50Hz /1min |
|
|
Tensione di impulso |
GB/T13729, 5KV, 1,2/50us |
|
|
|
