| Marchio: | Kingsine |
| Numero di modello: | PMC180 |
| MOQ: | 1PC |
| Tempo di consegna: | 15 giorni lavorativi |
| Condizioni di pagamento: | T/T in anticipo, L/C |

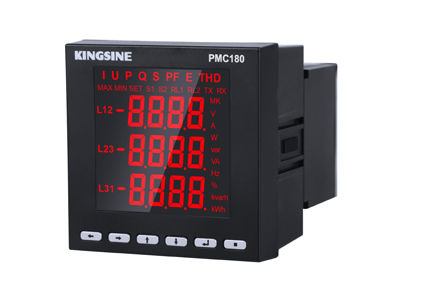

Mettitore di potenza multifunzionale MODBUS - RTU, RS485 Comunicazione PMC180
Ampia gamma di temperature
Display grandangolare
Mini, facile da installare
Alte prestazioni
PMC180 misuratore di potenza digitale trifase
Visualizzazione
Il contatore di potenza digitale a tre fasi della serie PMC180 adotta un display LED ad alta luminosità modulato e personalizzato, molto bello e grandioso; utilizza un microprocessore a bassa potenza come nucleo,per ottenere la misurazione dei parametri e la misurazione dell'energia completamente elettrica. Può opzionalmente configurare varie interfacce di uscita binaria, relè, analogica per soddisfare le varie esigenze dell'utente; integra porte di comunicazione RS-485,può facilmente soddisfare l'integrazione di vari sistemi di distribuzione intelligenti. La funzione del prodotto è pratica, facile da usare e da mantenere. Può essere utilizzato nel monitoraggio e controllo delle attrezzature in loco, fornire supporto di misura per gli esperti di applicazioni elettriche,fornire una base di dati per SCADA e Smart Grid, forniscono una base decisionale per una gestione intelligente e efficace dell'energia.
Caratteristiche funzionali
|
Caratteristiche funzionali |
PMC180Z |
PMC180C |
PMC180P |
PMC180U |
PMC180I |
|
Valore virtuale reale istantaneo |
|
|
|
|
|
|
Corrente Linea monofase e neutrale |
◆ |
|
◆ |
|
◆ |
|
Voltaggio Linea/linea e fase/linea |
◆ |
|
◆ |
◆ |
|
|
Frequenza |
◆ |
|
|
|
|
|
Potenza attiva Trifase e monofase |
◆ |
|
◆ |
|
|
|
Potenza reattiva Trifase e monofase |
◆ |
|
|
|
|
|
Fattore di potenza Trifase e monofase |
◆ |
◆ |
|
|
|
|
Energia |
|
|
|
|
|
|
Energia attiva |
◆ |
|
|
|
|
|
Energia reattiva |
◆ |
|
|
|
|
|
Qualità dell'energia |
|
|
|
|
|
|
Distorsioni armoniche Corrente e tensione |
◆ |
|
|
|
|
|
31 analisi armonica di ordine Tensione e corrente |
◆ |
|
|
|
|
|
Comunicazione |
|
|
|
|
|
|
Protocollo RS485/MODBUS |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Visualizzazione |
|
|
|
|
|
|
Display a LED |
◆ |
◆ |
◆ |
◆ |
◆ |
|
altri |
|
|
|
|
|
|
DI a due canali |
◆ |
|
◆ |
◆ |
◆ |
|
* DO a 2 canali |
◆ |
|
◆ |
◆ |
◆ |
|
* 1 canale AO:4-20Ma |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Alarme a due canali |
◆ |
|
◆ |
◆ |
◆ |
|
Aggiornamento online del programma di supporto |
◆ |
◆ |
◆ |
◆ |
◆ |
Parametro tecnico
|
Caratteristiche elettriche |
||
|
Tipo di misura |
Sistema di cambio alternativo trifase a tre fili Sistema a corrente alternata trifase a quattro fili |
|
|
|
Tasso di campionamento: 64 volte per ciclo |
|
|
Tasso di aggiornamento dei dati |
1S |
|
|
Accuratezza di misura |
Corrente |
00,5% |
|
Voltaggio |
00,5% |
|
|
Potenza |
00,5% |
|
|
Frequenza |
00,05 Hz |
|
|
Energia attiva |
10,0% |
|
|
Energia reattiva |
20,0% |
|
|
AO |
1% |
|
|
Caratteristiche della tensione di ingresso |
Voltaggio di misura |
3 X 220/380V ((connesso direttamente) |
|
3 X 57,7/100V ((connesso da CT) |
||
|
Sovraccarico consentito |
1.2 volte / continuamente |
|
|
Impedanza di ingresso |
1.8MΩ |
|
|
Caratteristica della corrente di ingresso |
Corrente di misura |
5A o 1A (connesso da CT) |
|
Sovraccarico consentito |
1.2 volte / continuamente |
|
|
Impedanza di ingresso |
< 0,1Ω |
|
|
Input binario |
tensione di funzionamento |
12~24 VDC o 220VAC ((alimentazione esterna) |
|
Impedanza di ingresso |
12KΩ o 120KΩ |
|
|
Voltaggio di isolamento |
2KV |
|
|
Uscita del relè |
Tipo di nodo |
Scosse meccaniche |
|
Capacità dei nodi |
220 VAC/5A, 30 VDC/5A |
|
|
4-20mA Uscita di corrente continua |
Voltaggio di circuito aperto |
15VDC |
|
capacità di sovraccarico |
≤ 500Ω |
|
|
Voltaggio di isolamento |
2KV |
|
|
Fornitura di energia di funzionamento |
Climatizzazione |
85 ~ 265 VAC/45-65 Hz |
|
DC |
100 ~ 300 VDC |
|
|
Dissipazione di potenza |
< 3W |
|
|
Proprietà meccaniche |
||
|
Peso |
0.5 kg |
|
|
Grado di protezione IP |
pannello IP52, corpo IP30 |
|
|
Dimensione |
96 x 96 x 72 mm |
|
|
Temperatura di funzionamento |
-40~70°C |
|
|
Temperatura di conservazione |
-50°C a 85°C |
|
|
Umidità relativa |
5% - 90%RH, nessuna condensazione |
|
|
EMC |
||
|
Interferenze di scarica elettrostatica |
IEC 61000-4-2, Livello 4 |
|
|
Gruppo di impulsi transitori anti-veloci |
IEC 61000-4-4, Livello 4 |
|
|
Anti-impatto |
IEC 61000-4-5, livello 3 |
|
|
Campo magnetico anti-frequenza |
IEC 61000-4-8, livello 3 |
|
|
Prestazioni di isolamento elettrico |
||
|
Resistenza dell'isolamento |
GB/T13729, > 50MΩ |
|
|
Frequenza resistenza tensione |
GB/T13729, AC 2KV 50Hz /1min |
|
|
Tensione di impulso |
GB/T13729, 5KV, 1,2/50us |
|
|
|
