Dettagli:
Termini di pagamento e spedizione:
|
| Gamma corrente di misurazione: | 0-5A | Classe di precisione: | 0,5 |
|---|---|---|---|
| Dimensioni: | 160*80 | Temperatura di funzionamento: | -10~55 |
| Gamma di misurazione di tensione: | 0-400V | nome: | Metro di pannello |
| Evidenziare: | Multi metro di Digital di funzione di 3 fasi,Multi metro di Digital di funzione di PMC72S,Metro del monitoraggio di potere di PMC72S |
||

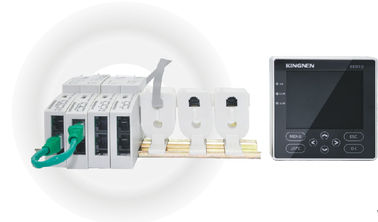

Il metro di PMC72S è un metro multifunzionale del monitoraggio di potere, combina la funzione di raccolta i dati e del controllo e può sostituire molti genere di metri, di relè, di trasformatori e di altri componenti. PMC72S può essere installato nelle posizioni differenti del sistema di distribuzione dell'elettricità.
PMC72S è un vero metro di misurazione RMS basato che può misurare esattamente i carichi altamente non lineari. La sua tecnologia avanzata del campionamento di sincronizzazione di frequenza di griglia gli permette di misurare esattamente vari parametri di potere, compreso tensione/RMS corrente, la frequenza, la potenza attiva, il potere reattivo, la potenza apparente, il fattore di potenza, l'energia attiva dell'ingresso/uscita, l'energia attiva totale, il potere reattivo dell'ingresso/uscita, il potere reattivo totale, la potenza apparente, la distorsione armonica di totale di tensione (THD), le armoniche 1~31 di tensione, la distorsione armonica totale corrente (THD) e 1~31 armonica corrente, ecc… Tutti i valori di misura, valore minimo e valore massimo e valori di misura della domanda possono essere osservati sulla visualizzazione o essere controllati a distanza via controllo del software.
Panoramica delle funzioni del tester
Tabella 1
| Le funzioni e le caratteristiche del dispositivo ospite |
| Scarto quadratico medio vero transitorio |
| Corrente ogni monofase e fase combinata, valore medio |
| Tensione/tensione di linea di fase ogni monofase e fase combinata, valore medio |
| Frequenza 45~65Hz |
| VALORE massimo/minimo |
| RMS CORRENTE massimo/minimo |
| Massimo/MinVOLTAGE RMS |
| Min Frequency massimo |
| Massimo/min THD I e THD U |
| Richiesta e valore di picco |
| Corrente alla fase il valore attuale/valore di picco/valore di picco mensile |
| Qualità di potere |
| Corrente (THD) e tensione |
| corrente e tensione di analisi armonica 1-31times |
| CF di fattore di cresta di tensione e fattore K corrente |
| Annotazione di evento |
| annotazione di evento di 100pcs SOE |
| Sistema di allarme |
| 8 canali d'avvertimento con valore limite configurabile |
| 4 canali d'avvertimento con logica configurabile |
| Comunicazione |
| Protocollo di RS-485 /MODBUS-RTU |
| Esposizione |
| Esposizione del liquido del grande schermo STN |
| Temporizzatore in tempo reale |
| Anno, mese, data, minuto, in secondo luogo |
| Altri |
| Aggiornamento online di programma di sostegno |
Tabella 2
| Caratteristiche ausiliarie del modulo |
| Modulo di input dei DI (facoltativo) |
| 2-channel DI input (contatto a secco) |
| Modulo di uscita del relè (FACCIA) (facoltativo) |
| uscita del relè 1-channel, che può essere messa dall'allarme locale di sovra-limite o tramite telecomando |
| Modulo dell'entrata analogica (AI) /output (AO) (facoltativo) |
| 1 Manica soltanto Essendo facoltativo per l'entrata analogica di CC 4-20mA, entrata analogica di CC 0-5V, uscita analogica di CC 4-20mA |
Parametri tecnici:
| Caratteristiche elettriche | ||
| Tipo di misura | 3P3W ACsystem, 3P4W ACsystem | |
| Frequenza di campionamento | 128 punti per ciclo | |
| I dati la velocità di rinfrescamento | 1S | |
| Accuratezza di misura | Corrente | ±0.2%FS |
| Tensione | ±0.2%FS | |
| Potere | 0.5S | |
| Frequenza | ±0.001Hz | |
| Input di CC (AI) |
0,5% FS | |
| Uscita di CC (AO) |
0,5% FS | |
| Caratteristiche di tensione in ingresso | Misura Tensione |
3 *220/380V (direttamente introduca) |
| 3 * 57.7/100V (lato secondario della pinta) | ||
| Capacità permessa di sovraccarico | 1,2 volte/continui | |
| Resistenza d'ingresso | 300KΩ /phase | |
| Corrente di ingresso caratteristiche |
Misura corrente |
5A (lato secondario di CT) o 1A (lato secondario di CT) |
| Conceduto Sovraccarico capacità |
1,2 volte/continui | |
| Resistenza d'ingresso | <0>Ω | |
| Input binario | Valtage di lavoro | 15 VCC |
| Input resistenza |
12KΩ | |
| Isolamento valtage |
2KV | |
| Uscita del relè | Tipo di nodo | Contatto meccanico |
| Capacità di nodo | 220 VAC/5A, 30 VDC/5A | |
| 4-20mA Input di CC misura |
Corrente di misura | 4-20mA |
| Conceduto Sovraccarico capacità |
1,2 volte/continui | |
| Resistenza d'ingresso | 10Ω | |
| Isolamento tensione |
2KV | |
| 0-5V Input di CC misura |
Misura tensione |
0-5V |
| Conceduto Sovraccarico capacità |
1,2 volte/continui | |
| Resistenza d'ingresso | 12.5KΩ | |
| Isolamento tensione |
2KV | |
| 4-20mA Uscita di CC |
A circuito aperto | 15VDC |
| Capacità del carico | ≤600Ω | |
| Isolamento tensione |
2KV | |
| Alimentazione elettrica | CA | 85~264 VAC/45-65Hz |
| CC | 100~375 VCC | |
| Consumo di energia | < 3W=""> | |
| Prestazione meccanica | ||
| peso | <0> | |
| Livello di protezione del IP | Pannello IP52 del tester Ospite IP30 del tester |
|
| Dimensione | Ospite | 75 x 75 x 113 millimetri |
| Funzionamento temperatura |
Schermo di visualizzazione | -20~70℃ |
| Metro | -25~70℃ | |
| Stoccaggio temperatura |
Schermo di Meter+display | -40~85℃ |
| Umidità relativa | 5% - 90%RH, nessuna condensazione | |
| Contabilità elettromagnetica | ||
| Antistatico interferenza di scarico |
IEC 61000-4-2, Livello 4 | |
| Anti-veloce impulso transitorio del gruppo |
IEC 61000-4-4, Livello 4 | |
| Anti--surg | IEC 61000-4-5, Livello 3 | |
| Resistenza al campo magnetico di frequenza industriale | IEC 61000-4-8, Livello 3 | |
| Prestazione elettrica dell'isolamento | ||
| Resistenza di isolamento | GB/T13729, >50MΩ | |
| La frequenza industriale resiste a | GB/T13729, CA 3KV 50Hz /1min | |
| Tensione di impulso | GB/T13729, 5KV, 1.2/50us | |
Guida di PMC72S per la selezione dello strumento di misura e di controllo di parametro di potere
| Specifica del modello: ②① di PMC72S-- - ③ - ④ - ⑤ | |
| ①Codice di modello: | |
| 1 | 57.7/100V ha valutato la tensione di misura, 5A ha valutato la corrente di misura. |
| 2 | 57.7/100V ha valutato la tensione di misura, 1A ha valutato la corrente di misura. |
| 3 | 220/380V ha valutato la tensione di misura, 5A ha valutato la corrente di misura. |
| 4 | 220/380V ha valutato la tensione di misura, 1A ha valutato la corrente di misura. |
| ②Codice di modello: | |
| 1 | Alimentazione elettrica: 85~264 VAC/45-65Hz, 100~300 VCC |
| ③Codice di modello: | |
| 0 | Senza DI |
| 2 | 2 DI dei canali |
| ④Codice di modello: | |
| 0 | Senza uscita del relè |
| 1 | 1 uscita facoltativa del relè di Manica |
| ⑤Codice di modello: | |
| ab | l'ab è i 2 numeri interi, un porto facoltativo per i moduli di AI/AO, b di mezzi AI01 significa il porto AI02 facoltativo per AI/AO 0– nessuno 1 -0-5VDCanaloginputmeasure (AI) misura dell'entrata analogica di CC di 2 -4-20mA (AI) uscita analogica di CC di 3 -4-20mA (AO) per esempio: ab=00, significa che porto AI01 non è fornito di modulo di AI/AO, porto AI02 non è fornito di AI/AOmodule l'ab =01, significa la misura dell'entrata analogica di CC di opzioni 0-5V; |
Per esempio: Modello di ordine: PMC72S-3-1-2-1-02
Significa che PMC72S ha valutato la misura 220/380V, 5A; alimentazione elettrica di lavoro come 85~264 VAC/45-65Hz; facoltativo con 2channels input binario (DI); uscita del relè 1channels; misura dell'entrata analogica di CC di 1channel 4-20mA (AI01 porto), 1 misura dell'entrata analogica di CC del canale 4-20mA (porto AI02)
