| Marchio: | KINGSINE |
| Numero di modello: | PMC96S |
| MOQ: | 1set |
| prezzo: | negoziabile |
| Tempo di consegna: | 15 giorni lavorativi |
| Condizioni di pagamento: | L/C, T/T |

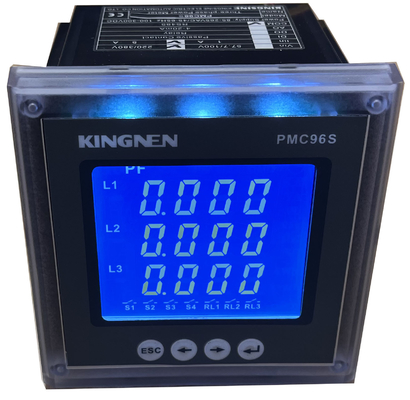

Il metro di PMC96S è un metro multifunzionale del monitoraggio di potere, combina la funzione di raccolta i dati e del controllo e può sostituire molti genere di metri, di relè, di trasformatori e di altri componenti. PMC96S può essere installato nelle posizioni differenti del sistema di distribuzione dell'elettricità.
PMC96S è progettato con l'interfaccia di comunicazione RS-485, che permettono a stesso di essere integrati in vari sistemi di controllo di potere. Dell'acquisizione dei dati e telecomandato può essere eseguito facilmente attraverso il software sostenere della gestione o l'altro software industriale di configurazione.
PMC96S è un vero metro di misurazione RMS basato che può misurare esattamente i carichi altamente non lineari. La sua tecnologia avanzata del campionamento di sincronizzazione di frequenza di griglia gli permette di misurare esattamente vari parametri di potere, compreso tensione/RMS corrente, la frequenza, la potenza attiva, il potere reattivo, la potenza apparente, il fattore di potenza, l'energia attiva dell'ingresso/uscita, l'energia attiva totale, il potere reattivo dell'ingresso/uscita, il potere reattivo totale, la potenza apparente, la distorsione armonica di totale di tensione (THD), le armoniche 1~31 di tensione, la distorsione armonica totale corrente (THD) e 1~31 armonica corrente, ecc… Tutte le misure minime e massime e della domanda di misure, possono essere osservate sull'esposizione o a distanza facendo uso del software.
Panoramica delle funzioni del tester
Tabella 1
| Funzione e caratteristica ospite |
| Scarto quadratico medio vero transitorio |
| Corrente ogni monofase e fase combinata, valore medio |
| Tensione/tensione di linea di fase ogni monofase e fase combinata, valore medio |
| Somma attiva, reattiva, di potenza apparente di ogni monofase e trifase |
| Somma di fattore di potenza di ogni monofase e trifase |
| Frequenza 45~65Hz |
| VALORE DI MIN/MAX |
| MIN/MAX RMS CORRENTE |
| Tensione massima/minima RMS di fase |
| Attivo totale massimo/minimo, reattivo, potenza apparente |
| Fattore di potenza totale massimo/minimo |
| Min Frequency massimo |
| 和 massimo/minimo THD U di THD I |
| Richiesta e valore di picco |
| Corrente alla fase il valore attuale/valore di picco/valore di picco mensile |
| Potenza attiva totale, potere reattivo totale, potenza apparente totale il valore attuale/valore di picco/valore di picco mensile |
| Energia |
| Ingresso/uscita/uscita di impulso attiva del canale di energia elettrica 1 Uscita di impulso attiva del canale di energia elettrica 1 dell'ingresso/uscita |
| Ingresso/uscita/uscita di impulso reattiva del canale di energia elettrica 1 uscita di impulso attiva del canale di energia elettrica 1 |
| potenza apparente |
| energia mensile |
| Energia elettrica multi ordina |
| 8 volte multi ordine, i 4 tassi possono essere fissati |
| Qualità di potere |
| Corrente e tensione di THD |
| 1-31 analisi armonica di volte |
| CF di fattore di cresta di tensione e fattore K corrente |
| Annotazione di evento |
| annotazione di evento di 100pcs SOE |
| Sistema di allarme d'avvertimento |
| 8 canali d'avvertimento con valore limite configurabile |
| 4 canali d'avvertimento con logica configurabile |
| Comunicazione |
| Protocollo di RS-485 /MODBUS-RTU |
| Esposizione |
| Esposizione del liquido del grande schermo STN |
| Temporizzatore in tempo reale |
| Anno, mese, data, minuto, in secondo luogo |
| Altri |
| Aggiornamento online di programma di sostegno |
Tabella 2
| Caratteristiche ausiliarie del modulo |
| Modulo di input analogico dell'ingresso/uscita (DI) (facoltativo) |
| input analogico dell'ingresso/uscita 2-channel |
| Modulo di uscita del relè (FACCIA) (facoltativo) |
| uscita del relè 2-channel, che può essere messa dall'allarme locale di sovra-limite o tramite telecomando |
| Modulo dell'entrata analogica (AI) /output (AO) (facoltativo) |
| 2 canali nel totale Essendo facoltativo per l'entrata analogica di CC 4-20mA, entrata analogica di CC 0-5V, uscita analogica di CC 4-20mA Il primo porto analogico (porto A1) è situato allo stesso porto (dei DI) di input binario, in modo da all'utente può selezionare soltanto neanche uno dei due ma non può selezionare entrambi |
Indicatori tecnici
| Caratteristiche elettriche | ||
| Tipo di misura | Sistema di CA 3P3W, Sistema di CA 3P4W; |
|
| Tasso di Samping | 128 punti per ciclo | |
| I dati la velocità di rinfrescamento | 1S | |
| Misura accuratezza |
Cureen | ±0.2%FS |
| Tensione | ±0.2%FS | |
| Potere | 0.5S | |
| Frequenza | ±0.001Hz | |
| Energia attiva | 0.5S | |
| Energia reattiva | 1.0S | |
| Input di CC (AI) | 0,5% FS | |
| Uscita di CC (AO) | 0,5% FS | |
| Tensione in ingresso caratteristiche |
Tensione di misura | 3 *220/380V (direttamente introduca) |
| 3 * 57.7/100V (lato secondario della pinta) | ||
| Sovraccarico permesso capacità |
1.2times/continuo | |
| resistenza d'ingresso | 300KΩ/phase | |
| Caratteristiche della corrente di ingresso | Misura corrente |
5A (lato secondario di CT) o 1A (CT Secondaryside) |
| Capacità permessa di sovraccarico | 1,2 volte/continui | |
| resistenza d'ingresso | <0> | |
| Input binario | Funzionamento tensione |
15 VCC |
| resistenza d'ingresso | 12KΩ | |
| Tensione di isolamento | 2KV | |
| Uscita del relè | Tipo di nodo | Contatto meccanico |
| Capacità di nodo | 220 VAC/5A, 30 VDC/5A | |
| CC 4-20mA misura dell'input |
Corrente di misura | 4-20mA |
| Sovraccarico permesso capacità |
1,2 volte/continui | |
| resistenza d'ingresso | 10Ω | |
| Isolamento tensione |
2KV | |
| misura dell'input di CC 0-5V | Tensione di misura | 0-5V |
| Sovraccarico permesso capacità |
1.2times/continuo | |
| resistenza d'ingresso | 12.5KΩ | |
| Tensione di isolamento | 2KV | |
| CC 4-20mA uscita |
Tensione a circuito aperto | 15VDC |
| Capacità del carico | ≤600Ω | |
| Tensione di isolamento | 2KV | |
| Alimentazione elettrica | CA | 85~264 VAC/45-65Hz |
| CC | 100~375 VCC | |
| Consumo di energia | < 3W=""> | |
| Prestazione meccanica | ||
| Peso | 0.5kg | |
| Livello di protezione del IP | Pannello IP52, ospite IP30 del tester del tester | |
| Dimensione | Ospite | 96 x 96 x 72 millimetri |
| Host+modules | 96 x 96 x 120 millimetri | |
| Temperatura di lavoro | Schermo di visualizzazione | -20~70℃ |
| Metro | -25~70℃ | |
| Temperatura di stoccaggio | Schermo di Meter+display | -40~85℃ |
| Umidità relativa | 5% - 90%RH, nessuna condensazione | |
| Contabilità elettromagnetica | ||
| Interferenza antistatica di scarico | IEC 61000-4-2, Livello 4 | |
| impulso transitorio Anti-veloce del gruppo | IEC 61000-4-4, Livello 4 | |
| Anti-impulso | IEC 61000-4-5, Livello 3 | |
| Resistenza al campo magnetico di frequenza industriale | IEC 61000-4-8, Livello 3 | |
| Prestazione elettrica dell'isolamento | ||
| Resistenza di isolamento | GB/T13729, >50MΩ | |
| La frequenza industriale resiste alla tensione | GB/T13729, CA 3KV 50Hz /1min | |
| Tensione di impulso | GB/T13729,5KV, 1.2/50us | |
| Specifica del modello:: PMC96S--①② - ③ - ④ - ⑤ | |
| ①Codice di modello: | |
| 1 | 57.7/100V ha valutato la tensione di misura, 5A ha valutato la corrente di misura. |
| 2 | 57.7/100V ha valutato la tensione di misura, 1A ha valutato la corrente di misura. |
| 3 | 220/380V ha valutato la tensione di misura, 5A ha valutato la corrente di misura. |
| 4 | 220/380V ha valutato la tensione di misura, 1A ha valutato la corrente di misura. |
| ②Codice di modello: | |
| 1 | Alimentazione elettrica: 85~264 VAC/45-65Hz, 100~300 VCC. |
| ③Codice di modello: | |
| 0 | Senza DI |
| 2 | 2 DI dei canali |
| ④Codice di modello: | |
| 0 | Senza uscita del relè |
| 1 | 1 uscita facoltativa del relè del canale (porto di RL1-, di RL1+) |
| 2 | Uscita facoltativa del relè di 2 canali |
| ⑤Codice di modello: | |
| ab | l'ab è i 2 numeri interi, un porto facoltativo per i moduli di AI/AO, b di mezzi AI01 significa AI02portoptional per AI/AO 0 – nessuno 1 - misura dell'entrata analogica di CC 0-5V (AI) 2 - misura dell'entrata analogica di CC 4-20mA (AI) 3 - uscita analogica di CC 4-20mA (AO) Per esempio: ab = 00, meansnot fornito di AI/AOmodule l'ab = 21, significa che porto AI01 è fornito dell'entrata analogica measureAI/AOmodule, di CC 0-5V porto AI02 è fornito di CC 4-20mA entrata analogico measureAI/AOmodule |
|
|
