| Marchio: | KINGSINE |
| Numero di modello: | KF910 |
| MOQ: | 1 set |
| Tempo di consegna: | 15 giorni lavorativi |
| Condizioni di pagamento: | T/T in anticipo, L/C |
In grado di testare i relè numerici degli IED secondo IEC61850-9-1, IEC61850-9-2, IEC60044-7/8 ecc.
Completamente conforme alla norma IEC 61850
Fibre board selezionabile, Ogni scheda in fibra può fornire 4 canali di porta di fibra. 4 / 8 / 12 / 16 di configurazione opzionale di porta di fibra
In grado di sottoscrivere e simulare segnali SMV e GOOSE, ogni SMV può configurare fino a 64 canali di campionamento, soddisfare le diverse esigenze di selezione dei test di ogni cliente
13 canali indipendenti a basso livello di uscita

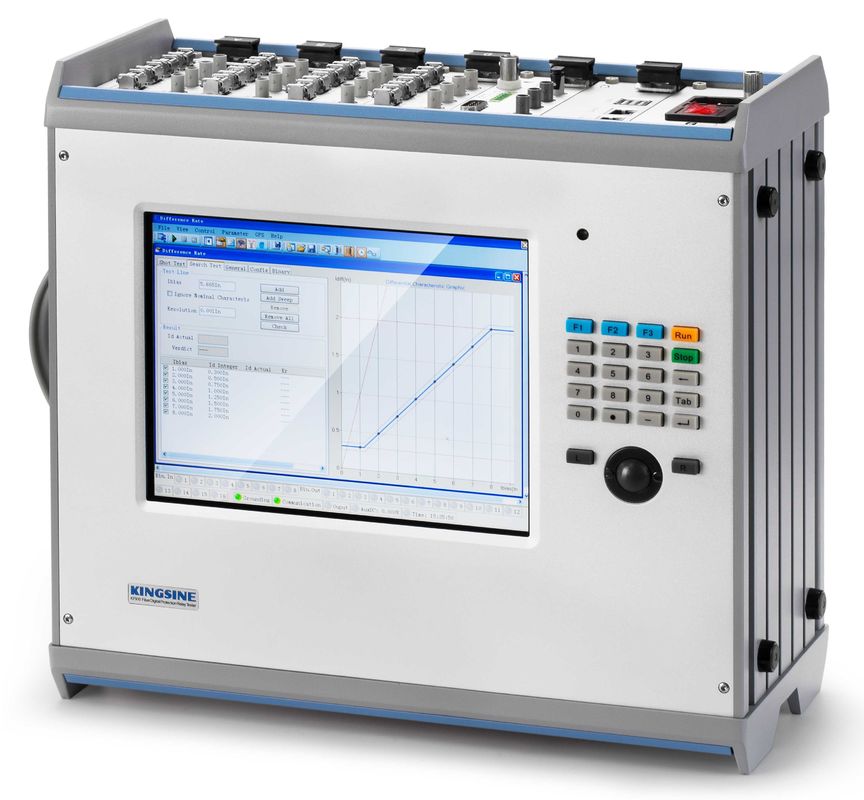

Display LCD TFT a colori reali 9.7 ̊ incorporato con risoluzione 1024 × 768, tastiera e mouse, facile utilizzo per l'utente e fornisce un'ottima visione per la sottostazione di intelligenza
8 coppie di input binari e 4 coppie di output binari
Caratteristiche
Fornire 16 porte di fibra di uscita ST e 2 porte di fibra di ricezione ST, di uscita 16 standard di gruppo FT3, modulo di messaggio di valore di campionamento conforme alla norma IEC60044-7/8,ricevere 2 messaggi di valore di campionamento del modulo FT3 standard di gruppo conformi alla norma IEC60044-7/8;
Abbonamento e simulazione del messaggio GOOSE;
13 canali di uscita di segnali a basso livello, ciascuno da 0 a 8 V ac/dc;
simulare l'IED a rilasciare GOOSE in prima istanza quando è acceso, al fine di evitare il blocco del dispositivo sottoposto a prova causato dall'interruzione del collegamento dopo la prova di arresto dell'iniezione;
Analisi automatica del file in formato SCL (SCD, ICD, CID, NPI), configurazione automatica del valore di campionamento e del messaggio GOOSE, salvataggio o esportazione come file di configurazione, conveniente per i test;
Dispositivo di protezione di ricerca automatica da MX, segnale digitale in fibra da unità intelligente, realizzare la funzione di configurazione automatica del valore di campionamento e messaggio GOOSE;
simulare stati insoliti (perdita di fotogramma, errore di sequenza, qualità insolita, rinvio del messaggio, dati insoliti, fuori passo);
Modulo GPS integrato, sincronizzazione del codice IRIG-B in fibra e funzione di sincronizzazione del tempo IEEE1588.
Parametro
| Interfaccia di comunicazione in fibra ottica | |
| Tipo | (100Mbit, fibra, full-duplex) |
| Numero di porto | 4 / 8 / 12 / 16 coppie facoltative |
| Tipo di porta | LC |
| Tipo di fibra | 62.5/125μm (fibra ottica multipla, rosso arancione) |
| Lunghezza d'onda | 1310 nm |
| Distanza di trasmissione | > 1 km |
| Indicazione dello stato |
SPD verde (luce): connessione efficace Link/Act Giallo (accensione): scambio di date |
| FT3 Porto | |
| Norme | IEC 60044-7/8 |
| Numero di porto | 4/8/12/16 per l'invio, 2 per il ricevimento |
| Tipo di porto | ST |
| Lunghezza d'onda | 850 nm |
| Output analogico singolo a basso livello | |
| Canale di uscita | 13 canali |
| Intervallo impostato |
AC:0~8 Vrms (valore valido) DC: 0~8 V |
| Accuratezza |
< 0,2% ((0,1~0,8 Vrms) < 0,1% ((0,8 ~ 8 Vrms) |
| Risoluzione | 250 μV |
| Distorsioni armoniche | (THD%) < 0,1% |
| Intervallo di frequenza | DC~1,0 kHz |
| Accuratezza della frequenza | 00,002% (frequenza di potenza) |
| Risoluzione della frequenza | 0.001Hz |
| Intervallo di fase | 0 ~ ± 359,9° |
| Precisione di fase | < 0,1° ((50/60Hz) |
| Risoluzione di fase | ± 0,1° |
| Output binario | |
| Quantità | 8 coppie |
| Output binario 1~4 |
Potenziali contatti di relè liberi (controllati da software) AC: Vmax:250V/Imax:3A DC: Vmax:250V/Imax:1A |
| Output binario 5~8 |
Contatto rapido, collettore aperto velocità di risposta: 100us Capacità di rottura in CC: 5-15V/5mA, 10mA massimo AC non consentito |
| Input binario | |
| Quantità | 8 coppie |
| Input binario | Contatti secchi/0~300 Vdc (è possibile impostare il potenziale di inversione di ingresso binario) |
| Frequenza di campionamento | 10 kHz |
| Risoluzione temporale | 100 dollari |
| Max. tempo di misura | 1.50×105s |
| Errore di tempistica |
± 1 ms (0,001 s~1 s) ± 0,1% ((1s~1,50×105(s) |
| Isolamento elettrico | 8 coppie di isolamento elettrico a ingresso binario. |
| Impedenza di soglia | 5 kΩ...13kΩ ((conto a secco) |
| Sincronizzazione del tempo | |
| GPS | Supporto, integrazione integrata |
| IRIG-B | Supporto, tipo di porta ST |
| IEEE1588 | Supporto, tipo di porta LC |
| Altro porto | |
| RJ45 | 2 pezzi |
| USB | 2 pezzi |
| RS232 | 1pc |
| Fornitore di energia | |
| Voltaggio nominale | 100 ~ 240V (AC) |
| Consenti la tensione | 100V ~ 260V (AC) o 127V ~ 350V (DC) |
| Frequenza nominale | 50 Hz |
| Permettere la frequenza | 40 ~ 60 Hz |
| Consumo corrente | 3A (massimo) |
| Tipo di connessione | presa standard 60320 |
| Peso e dimensione | |
| Peso | 8 kg |
| Dimensioni ((W x D x H) | 360×340×160 mm |
| Temperatura di funzionamento | 0°C~55°C |
| Temperatura di conservazione | -20°C~75°C |
| Umidità | < 95% RH, non condensante |
|
|
