| Marchio: | Kingsine |
| Numero di modello: | KF932 |
| MOQ: | 1 set |
| Tempo di consegna: | 15 giorni lavorativi |
| Condizioni di pagamento: | T/T in anticipo, L/C |

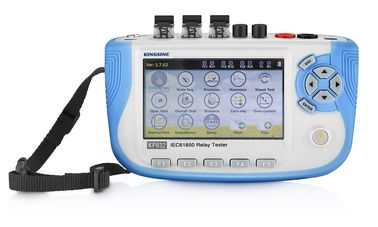

Tester del relè di KF932 IEC61850 applicato al relè di protezione di Digital
Dettaglio rapido:
norma di 1.Comply IEC61850, applicata al relè di protezione digitale, dispositivo di Measure&control, intelligente
terminale, unità di fusione e prova e rilevazione del sistema di controllo della sottostazione.
schermo 2.Touch e tastiera, incontrare differente facendo uso delle abitudini.
batteria al litio di grande capacità 3.4400mAh, lavoro continuo per più di 10 ore.
4. piccola dimensione, facile al portatile.
Specificazione:
Il tester del relè di KF932 IEC61850 è sviluppato ha basato sulle norme riferite sottostazione intelligente a
analizzi lo SV, l'OCA, codice di B ed il messaggio IEEE1588, calcola la grandezza, la fase e la frequenza
di tensione e corrente e del monitor in tempo reale del terminale virtuale dell'OCA.
Ricezione della prova a circuito chiuso dei dispositivi astuti via il messaggio dell'OCA, dello SV che inviano, la sottoscrizione e
pubblicazione dei messaggi dell'OCA; La funzione di rilevazione di fase è raggiunta analizzando e calcolando
blocchi di controllo differenti; L'uso di input e di uscita binari del contatto duro può essere completato sul
ritardo di trasmissione intelligente della scatola di operazione e SOE sull'accuratezza della misura; Lo SV e
L'analisi e la sincronizzazione di statistiche di eccezione dell'OCA funzionano per raggiungere l'integrazione dell'unità
struttura discreta e persa e misura di ritardo assoluto.
Con piccola dimensione, tocchi la prestazione dell'operazione della convenienza e della misura potente e
le capacità di prova e dell'analisi, insieme tenuto in mano della prova del relè di KF932 Digital è notevolmente di incontrare l'intelligente
funzionamento, mantenimento e ricerca degli errori della sottostazione dei dispositivi di protezione, di controllo,
terminali intelligenti, l'unità di fusione e la rilevazione e l'incarico del sistema di controllo della stazione
requisiti.
Caratteristiche tecniche
|
No.
|
Oggetto di analisi | Contenuto di analisi |
|
Misura di SMV e
analisi |
Intercettazione |
Intercetta automaticamente i messaggi dello SV da 3
porti ottici e 1 interfaccia ottica
|
|
Efficace valore |
Canale della visualizzazione in tempo reale di ampiezza, fase
e frequenza
|
|
| Oscillography |
Visualizzazione in tempo reale delle forme d'onda
|
|
| Componente di sequenza |
Visualizzazione in tempo reale la sequenza positiva V1,
sequenza negativa V2, sequenza positiva zero
V0 di grandezza e della fase
|
|
| Potere |
Visualizzazione in tempo reale della fase e di tre di ABC
attivo di fase, potere reattivo, potenza apparente
e fattore di potenza
|
|
| Vectorgraph |
La grandezza e la regola delle fasi di
la tensione e la corrente trifasi sono visualizzate
nella forma di vettore
|
|
| Armonico |
Visualizzazione in tempo reale 0 ~ 19 armoniche e manifestazione
il contentin armonico la forma di istogrammi
|
|
| Parametro del messaggio |
Visualizzazione in tempo reale del messaggio corrente
parametri, il messaggio originale ed analizzato
messaggio
|
|
|
Messaggio di Anormal |
Il numero del messaggio anormal
|
|
|
Valore discreto |
Il numero dei messaggi in ciascuno discreto
|
|
|
OCA analitica e
analisi |
Intercettazione |
Messaggi automaticamente d'intercettazione dell'OCA
da 3 porti ottici
|
| Terminale virtuale |
Visualizzazione in tempo reale dello stato del virtuale
il terminale, sostiene varia esposizione.
Registri automaticamente il periodo di risistemazione del virtuale
terminale.
|
|
| Messaggio |
Visualizzazione in tempo reale del valore corrente del messaggio
ed il valore del messaggio originale.
|
|
| Messaggio di Anormal |
Il numero del messaggio anormal
|
|
| Altri | Registratore |
L'annotazione ed analizza i messaggi offline
|
|
Misura di flusso
potere andoptical |
Statistiche in tempo reale della dimensione del traffico di rete e
potere ottico ricevuto
|
|
|
Messaggio di PCAP
analisi |
Analisi offline dei messaggi immagazzinati in PCAP
formato
|
|
| Prova di polarità |
Verifichi la polarità del trasformatore
|
|
| Misura | Prova manuale |
Attraverso l'uscita dei messaggi dello SV, OCA
andsubscription di simulazione del messaggio insieme
con l'input e l'uscita binari del contatto duro
per proteggere, controlli e controllo dello IED
prova del dispositivo.
|
| Sequenziatore dello stato |
Producendo gli stati consecutivi multipli, per
prove definite dall'utente. Singolo stato di Foreach,
grandezza, fase e frequenza della tensione
e la corrente può essere messa. Installazione dello stato di
Terminali virtuali dell'OCA per incontrare varia prova
requisiti.
|
|
| IED |
Misurazione il ritardo di trasferimento e del tempo di SOE
accuracybetween l'OCA ed il duro
contatto.
|
|
|
Sovrapposto
armonico |
2~19armonichesono sovrappostesul
tensione e corrente fondamentali dell'uscita a
realizzi la prova dei dispositivi di IED come
protezione, misura e controllo.
|
Parametro tecnico
1 alimentazione elettrica
|
Alimentazione elettrica
|
|
| Batteria |
Batteria al litio di grande capacità
|
| Adattatore di potere |
Input: AC100~240V, 50/60Hz, 0.7A
Uscita: DC15V, 1.66A
|
Consumo di energia 2
|
Consumo di energia
|
|
| Consumo di energia |
≤ 6W
|
| Alimentazione elettrica di lavoro |
Lavoro continuo per le 10 ore morethan
|
Interfaccia della porta di comunicazione 3
|
Porta di comunicazione ottica di Ethernet
|
|
| Modello |
100Base-FX (rete di fibra ottica piena duplex di 100M)
|
| Tipo di porta |
LC
|
| Lunghezza d'onda |
1310nanometro
|
| Distanza di trasmissione |
≧1km
|
| Applicazione |
Periodi IEC61588 ed altri messaggi di rete
|
|
Interfaccia di comunicazione ottica della porta seriale
|
|
| Numero di porta |
2 pc
|
| Tipo di porta |
St
|
| Lunghezza d'onda |
62.5/125μmMultimode fibra, Wavelength850nm
|
| Distanza di trasmissione |
≧1km
|
| Applicazione |
Ricevi/invii IEC60044-7/8 (PI3), la sincronizzazione di IRIG-B
segnali il ricetrasmettitore
|
|
Interfaccia di comunicazione dell'entrata analogica
|
|
| Numero di porta |
1 paio
|
| Tipo di porta |
Terminale di gomma
|
|
Interfaccia di comunicazione dura dell'ingresso/uscita del contatto
|
|
| Numero di porta |
2 paia
|
| Tipo di porta |
Incavo di aviazione al terminale di gomma
|
|
Interfaccia della fessura per carta di TF
|
|
| Numero di porta |
pc 1
|
| Applicazione |
Carta di TF per l'importazione della configurazione intera della stazione
archivii, documenti di registrazione, immagazzinare/che esporta la prova
rapporti e software di miglioramento.
|
|
Interfaccia di comunicazione dell'entrata analogica
|
|
| Numero di porta |
1 paio
|
Segnale di volta 4
|
Segnale di tempo
|
|
| IRIG-B |
Accuratezza di tempo<1us typ="">
|
| IEC 61588 |
Accuratezza di tempo<1us typ="">
|
5 parametri meccanici
|
Parametri meccanici
|
|
| Schermo di visualizzazione |
4,3' schermo LCD (con la funzione di tocco)
|
| Dimensione |
176×100×58 millimetro
|
| Peso |
≤0.75kg
|
Gamma di temperature 6
|
Gamma di temperature
|
|
| Altitudine |
≤5000m
|
| Temperatura ambiente |
Temperatura di funzionamento normale: - 10~55℃
Stoccaggio e trasporto: - 25~85℃
|
| Umidità relativa |
5%~95%
|
| Atmosphericpressure |
60~106KPa
|
|
|
| Marchio: | Kingsine |
| Numero di modello: | KF932 |
| MOQ: | 1 set |
| Condizioni di pagamento: | T/T in anticipo, L/C |
Tester del relè di KF932 IEC61850 applicato al relè di protezione di Digital
Dettaglio rapido:
norma di 1.Comply IEC61850, applicata al relè di protezione digitale, dispositivo di Measure&control, intelligente
terminale, unità di fusione e prova e rilevazione del sistema di controllo della sottostazione.
schermo 2.Touch e tastiera, incontrare differente facendo uso delle abitudini.
batteria al litio di grande capacità 3.4400mAh, lavoro continuo per più di 10 ore.
4. piccola dimensione, facile al portatile.
Specificazione:
Il tester del relè di KF932 IEC61850 è sviluppato ha basato sulle norme riferite sottostazione intelligente a
analizzi lo SV, l'OCA, codice di B ed il messaggio IEEE1588, calcola la grandezza, la fase e la frequenza
di tensione e corrente e del monitor in tempo reale del terminale virtuale dell'OCA.
Ricezione della prova a circuito chiuso dei dispositivi astuti via il messaggio dell'OCA, dello SV che inviano, la sottoscrizione e
pubblicazione dei messaggi dell'OCA; La funzione di rilevazione di fase è raggiunta analizzando e calcolando
blocchi di controllo differenti; L'uso di input e di uscita binari del contatto duro può essere completato sul
ritardo di trasmissione intelligente della scatola di operazione e SOE sull'accuratezza della misura; Lo SV e
L'analisi e la sincronizzazione di statistiche di eccezione dell'OCA funzionano per raggiungere l'integrazione dell'unità
struttura discreta e persa e misura di ritardo assoluto.
Con piccola dimensione, tocchi la prestazione dell'operazione della convenienza e della misura potente e
le capacità di prova e dell'analisi, insieme tenuto in mano della prova del relè di KF932 Digital è notevolmente di incontrare l'intelligente
funzionamento, mantenimento e ricerca degli errori della sottostazione dei dispositivi di protezione, di controllo,
terminali intelligenti, l'unità di fusione e la rilevazione e l'incarico del sistema di controllo della stazione
requisiti.
Caratteristiche tecniche
|
No.
|
Oggetto di analisi | Contenuto di analisi |
|
Misura di SMV e
analisi |
Intercettazione |
Intercetta automaticamente i messaggi dello SV da 3
porti ottici e 1 interfaccia ottica
|
|
Efficace valore |
Canale della visualizzazione in tempo reale di ampiezza, fase
e frequenza
|
|
| Oscillography |
Visualizzazione in tempo reale delle forme d'onda
|
|
| Componente di sequenza |
Visualizzazione in tempo reale la sequenza positiva V1,
sequenza negativa V2, sequenza positiva zero
V0 di grandezza e della fase
|
|
| Potere |
Visualizzazione in tempo reale della fase e di tre di ABC
attivo di fase, potere reattivo, potenza apparente
e fattore di potenza
|
|
| Vectorgraph |
La grandezza e la regola delle fasi di
la tensione e la corrente trifasi sono visualizzate
nella forma di vettore
|
|
| Armonico |
Visualizzazione in tempo reale 0 ~ 19 armoniche e manifestazione
il contentin armonico la forma di istogrammi
|
|
| Parametro del messaggio |
Visualizzazione in tempo reale del messaggio corrente
parametri, il messaggio originale ed analizzato
messaggio
|
|
|
Messaggio di Anormal |
Il numero del messaggio anormal
|
|
|
Valore discreto |
Il numero dei messaggi in ciascuno discreto
|
|
|
OCA analitica e
analisi |
Intercettazione |
Messaggi automaticamente d'intercettazione dell'OCA
da 3 porti ottici
|
| Terminale virtuale |
Visualizzazione in tempo reale dello stato del virtuale
il terminale, sostiene varia esposizione.
Registri automaticamente il periodo di risistemazione del virtuale
terminale.
|
|
| Messaggio |
Visualizzazione in tempo reale del valore corrente del messaggio
ed il valore del messaggio originale.
|
|
| Messaggio di Anormal |
Il numero del messaggio anormal
|
|
| Altri | Registratore |
L'annotazione ed analizza i messaggi offline
|
|
Misura di flusso
potere andoptical |
Statistiche in tempo reale della dimensione del traffico di rete e
potere ottico ricevuto
|
|
|
Messaggio di PCAP
analisi |
Analisi offline dei messaggi immagazzinati in PCAP
formato
|
|
| Prova di polarità |
Verifichi la polarità del trasformatore
|
|
| Misura | Prova manuale |
Attraverso l'uscita dei messaggi dello SV, OCA
andsubscription di simulazione del messaggio insieme
con l'input e l'uscita binari del contatto duro
per proteggere, controlli e controllo dello IED
prova del dispositivo.
|
| Sequenziatore dello stato |
Producendo gli stati consecutivi multipli, per
prove definite dall'utente. Singolo stato di Foreach,
grandezza, fase e frequenza della tensione
e la corrente può essere messa. Installazione dello stato di
Terminali virtuali dell'OCA per incontrare varia prova
requisiti.
|
|
| IED |
Misurazione il ritardo di trasferimento e del tempo di SOE
accuracybetween l'OCA ed il duro
contatto.
|
|
|
Sovrapposto
armonico |
2~19armonichesono sovrappostesul
tensione e corrente fondamentali dell'uscita a
realizzi la prova dei dispositivi di IED come
protezione, misura e controllo.
|
Parametro tecnico
1 alimentazione elettrica
|
Alimentazione elettrica
|
|
| Batteria |
Batteria al litio di grande capacità
|
| Adattatore di potere |
Input: AC100~240V, 50/60Hz, 0.7A
Uscita: DC15V, 1.66A
|
Consumo di energia 2
|
Consumo di energia
|
|
| Consumo di energia |
≤ 6W
|
| Alimentazione elettrica di lavoro |
Lavoro continuo per le 10 ore morethan
|
Interfaccia della porta di comunicazione 3
|
Porta di comunicazione ottica di Ethernet
|
|
| Modello |
100Base-FX (rete di fibra ottica piena duplex di 100M)
|
| Tipo di porta |
LC
|
| Lunghezza d'onda |
1310nanometro
|
| Distanza di trasmissione |
≧1km
|
| Applicazione |
Periodi IEC61588 ed altri messaggi di rete
|
|
Interfaccia di comunicazione ottica della porta seriale
|
|
| Numero di porta |
2 pc
|
| Tipo di porta |
St
|
| Lunghezza d'onda |
62.5/125μmMultimode fibra, Wavelength850nm
|
| Distanza di trasmissione |
≧1km
|
| Applicazione |
Ricevi/invii IEC60044-7/8 (PI3), la sincronizzazione di IRIG-B
segnali il ricetrasmettitore
|
|
Interfaccia di comunicazione dell'entrata analogica
|
|
| Numero di porta |
1 paio
|
| Tipo di porta |
Terminale di gomma
|
|
Interfaccia di comunicazione dura dell'ingresso/uscita del contatto
|
|
| Numero di porta |
2 paia
|
| Tipo di porta |
Incavo di aviazione al terminale di gomma
|
|
Interfaccia della fessura per carta di TF
|
|
| Numero di porta |
pc 1
|
| Applicazione |
Carta di TF per l'importazione della configurazione intera della stazione
archivii, documenti di registrazione, immagazzinare/che esporta la prova
rapporti e software di miglioramento.
|
|
Interfaccia di comunicazione dell'entrata analogica
|
|
| Numero di porta |
1 paio
|
Segnale di volta 4
|
Segnale di tempo
|
|
| IRIG-B |
Accuratezza di tempo<1us typ="">
|
| IEC 61588 |
Accuratezza di tempo<1us typ="">
|
5 parametri meccanici
|
Parametri meccanici
|
|

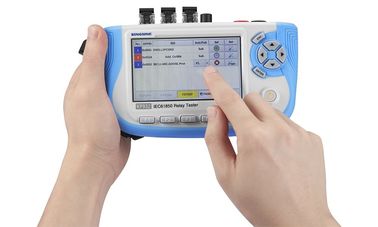

| Schermo di visualizzazione |
4,3' schermo LCD (con la funzione di tocco)
|
| Dimensione |
176×100×58 millimetro
|
| Peso |
≤0.75kg
|
Gamma di temperature 6
|
Gamma di temperature
|
|
| Altitudine |
≤5000m
|
| Temperatura ambiente |
Temperatura di funzionamento normale: - 10~55℃
Stoccaggio e trasporto: - 25~85℃
|
| Umidità relativa |
5%~95%
|
| Atmosphericpressure |
60~106KPa
|
