Dettagli:
Termini di pagamento e spedizione:
|
Tensione CA: | 6×300V | Corrente di CA: | 6×20A |
---|---|---|---|
Frequenza nominale: | 50Hz | USB: | 2 × USB2 |
Dimensione: | 390mm×256mm×140mm | Peso: | 10KG |
Evidenziare: | sistema di prova del relè 50Hz,Sistema di prova intelligente del relè,Sistema di prova del relè IEC61850 |

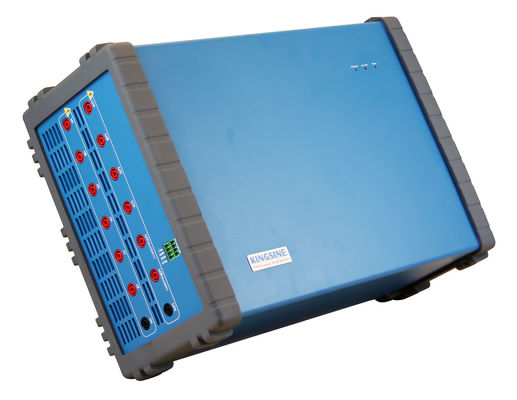

Il sistema di prova intelligente del relè ha aderito IEC61850
La descrizione della prova del relè di frequenza ha messo KF85
Lo strumento completo della prova si sviluppa basato sulla sottostazione intelligente che prova, pricipalmente funzione è prove del relè di protezione, valutazione del campionamento, l'analisi dell'archivio di SCD/confronto e servizio di MMS. Adatto a rilevazione ed a prova dell'attrezzatura di IED quale il dispositivo di controllo intelligente del relè di protezione della sottostazione, di misura e, fonda l'unità ed il terminale intelligente. Inoltre possa utilizzato nel controllo del segnale dello strato di controllo della sottostazione.
Caratteristica del dispositivo KF85 della prova del relè di frequenza
● | Con di analogo (6x300V tensione, 6x20A corrente) e dei messaggi di IEC61850 SMV l'uscita simultaneamente. |
● | Fornisca 8 paia dei porti ottici di LC, trasmissione della latta e ricevi 36 canali di IEC61850-9-1, i valori del campione di formato della struttura IEC61850-9-2; con la funzione di prova ottica di potere. |
● | Fornisca 6 che la st ha prodotto i porti ottici e la st 2 riceve i porti ottici, che possono produrre 6 insiemi dei messaggi provati del valore adeguatamente al formato IEC60044-7/8 (PI3); può ricevere 2 insiemi del formato di PI3 del messaggio del valore provato la specificazione IEC60044-7/8; |
● | Può sottoscrivere/pubblicare le informazioni o l'uscita dell'OCA, riceve la commutazione e realizza la prova a circuito chiuso della protezione; |
● | Inizi fino a a simulare lo IED attivamente per liberare l'OCA, segnali provati del valore, eliminare il processo risistemato del dispositivo nell'ambito della prova causata tramite l'interruzione di collegamento dopo che la prova è interrotta; |
● | L'uscita ottica del porto è provata o l'OCA può essere definita liberamente; le informazioni di blocco di controllo differenti multiple dell'OCA possono essere sottoscritte/pubblicate; |
Specificazione del corredo KF85 della prova del relè di frequenza
Fonte corrente di CA |
|
Ampiezza & potere |
6×20A @ 85VA massimo ciascuno; |
Accuratezza |
±1mA @ <0> |
Gamma |
Gamma I: 3A |
Contrappeso di CC |
<3ma Typ=""> |
Risoluzione |
1mA |
Distorsione |
<0> |
La risposta discesa/sale a |
<100us> |
Vantaggio del sistema di prova del relè di frequenza KF85
Il tipo di relè può essere provato:
Oggetti | ANSI® no. |
Relè di IEC61850 IEDs & unità numerici di fusione | |
Relè di protezione di distanza | 21 |
Relè del sincronismo-controllo o di sincronizzazione | 25 |
Relè di Undervoltage | 27 |
Relè direzionali di potere | 32 |
Relè del underpower o di tendenza occulta | 37 |
Relè negativi di sovracorrente di sequenza | 46 |
Sovracorrente/relè a terra dell'errore | 50 |
Sovracorrente inversa di tempo/relè a terra dell'errore | 51 |
Relè di fattore di potenza | 55 |
Relè di sovratensione | 59 |
Relè della bilancia corrente o di tensione | 60 |
Relè direzionali di sovracorrente | 67 |
Relè a terra direzionali dell'errore | 67N |
Relè di sovracorrente di CC | 76 |
relè di misurazione o in disaccordo di protezione di Fase-angolo | 78 |
Dispositivi reclosing automatici | 79 |
Relè di frequenza | 81 |
Relè di protezione di sovraccarico del motore | 86 |
Relè di protezione differenziali | 87 |
Relè direzionali di tensione | 91 |
Relè direzionali di potere e di tensione | 92 |
Relè di scatenamento | 94 |
Relè di regolamento di tensione | |
Relè di Overimpedance, Z> | |
Relè di Underimpedance, Z | |
Relè ad azione ritardata |
F&A
Q: 1. quanti paese KINGSINE esporta finora?
: I prodotti di marca di KINGSINE con successo sono stati serviti a clienti attraverso più di 70 paesi universalmente, incluso ABB, SIEMENS, SCHNEIDER, GE ecc.
Q: 2. Che cosa è il termine d'esecuzione per la consegna?
: Dipende dalla quantità di ordine e dalla stagione che ordinate. Possiamo spedire solitamente nei 7-15 giorni per la piccola quantità e nei circa 30 giorni per la grande quantità.
Q: 3. Avete di limite di MOQ?
: MOQ è 1 messo. Senta libero prego per contattarci per più dettaglio.
