Tutti in canali difficili di un del relè intelligente del corredo KF920 del relè corredo 13 del tester

Porcellana Tutti in canali difficili di un del relè intelligente del corredo KF920 del relè corredo 13 del tester fornitore
Tutti in canali difficili di un del relè intelligente del corredo KF920 del relè corredo 13 del tester fornitore

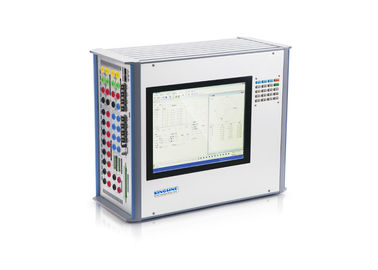

Grande immagine :  Tutti in canali difficili di un del relè intelligente del corredo KF920 del relè corredo 13 del tester

Dettagli:

Luogo di origine: La Cina
Marca: Kingsine
Certificazione: ISO9001,CE
Numero di modello: KF920

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1 set
Tempi di consegna: 15 giorni lavorativi
Termini di pagamento: T/T in anticipo, L/C
Capacità di alimentazione: 50 moda / mese
Contact Now
Descrizione di prodotto dettagliata
Canali di segnale analogico: 6X32A, 7X310V porta Ethernet della fibra: Oca

Progettazione tutta compresa, uscita integrata di IEC61850 SV & dell'OCA, dei canali analogici 6I+7V, GPS insito e IRIG-B ed altro funzioni in anticipo.

  •  Con la funzione di accuratezza della MU della prova, dei characteristcs di tempo, del segno dello stato, del tasso di perdita del pacchetto, dell'analisi armonica, dell'analisi del segnale, della tensione e della rilevazione corrente di fase, verifica di caratteristica del passeggero. Può verificare tutti gli aspetti delle funzioni e della prestazione della MU.
  •  Eccetto la prova della MU ed il relè di protezione tradizionale da entrata analogica, KF920 anche può provare IED in sottostazione intelligente che rispondono alla norma IEC61850.
  • una tensione e 6 di 7 fasi sincronizzano l'uscita corrente, tensione massima è 310V/phase. La corrente massima è 32A/phase (192A massimo parallelamente sei fasi), uscita di livello di segnale basso di 13 canali.
  •  Il industriale-grado l'ADC di alta precisione, accuratezza di uso del campionamento del segnale analogico dell'uscita può raggiungere 0,05%. Il ritardo assoluto, accuratezza della prova del nervosismo di tempo è migliore di 1μS.
  •  Di prova d'autoverifica e rapido perfetti. Il sistema è stabile, la prestazione del dispositivo non sarà cambiato tramite funzionamento di molto tempo; Il sistema può individuare la situazione anormale ed avvertire.
  • Il tocco a 12,1 pollici sreeen, sistema operativo Windows incorporato. Struttura compatta, sicuro e facile al portatile
  •  Può essere usato come un'annotazione ed analizzatore di forma d'onda.
  • Amplificatore analogico di alta precisione incorporato, che può fornire 6 la fonte corrente di tensione CA Di fonte di CA del × 32A e 7 del × 310V.
  • Porta Ethernet della fibra di accessorio 100M (2 paia, tipo di LC) e porto di IRIG-B (In/Out).
  • Svolga la funzione della prova di accuratezza dell'unità di fusione (errore di ampiezza, errore di fase, ecc.).
  • Simuli il segnale binario dell'ingresso/uscita (contatto o OCA duro), che aderiscono alla commutazione di tensione dell'unità di fusione, analisi funzionale parallela di logica di tensione.
  • Può verificare i characteristcs di tempo di unità di fusione, quale tempo inviare l'accuratezza, tempo che riceve l'accuratezza.
  • Abbia l'analisi del messaggio e funzione che possono tempo reale analizzare l'uscita SMV dell'unità di fusione, messaggio di statistiche dell'OCA. Abbia la prova di consistenza di protocollo ed il controllo del messaggio e funzione anormali di statistiche.
  • Può verificare l'autoverifica dell'unità di fusione ed il meccanismo di trattamento degli errori con qualità del campionamento, segno del segnale in OCA, informazioni d'avvertimento definisce nel segnale dell'oca.
  • La forma d'onda della visualizzazione in tempo reale, lo stato binario ed il commutatore precedente scattano il tempo nel parametro elettrico del messaggio. Segni la cronologia genealogica nel messaggio dello SV tramite l'hardware per contare e valutare la dispersione di tempo del messaggio dello SV dell'unità di fusione.
  • Registri i dati del messaggio in 1 minuto, analizzi/confronti i dati di ampiezza e della cronologia genealogica di ogni punto campionario, l'ampiezza dell'esposizione ed i risultati statistici della cronologia genealogica della curva di distribuzione di errore e dell'errore massimo.





Uscita corrente 6×32A/phase
Accuratezza corrente

≤±0.05% (0.2A~32A);

≤±0.1mA (0.05A~0.2A)

Risoluzione corrente mA 1
Potere massimo corrente

≥160VA/phase

(6×32A/phase)

Aumento e tempo di caduta correnti µs <100>
Gamma di frequenza corrente Hertz 1 ~1000
Ampiezza e risposte in frequenza correnti

Amplitude≤±0.2% (10Hz~45Hz), (65Hz~450Hz);

Amplitude≤±0.05% (45Hz~65Hz);

Amplitude≤±0.5% (450Hz~1000Hz)

Tempo dell'uscita corrente

<5A/phase, uscita continua;

5 ~32A/phase, >180s

Uscita di tensione 7×310V/phase
Accuratezza di tensione

≤±0.05% (4V~310V);

≤±0.2mV

(0.5V~4V)

Risoluzione di tensione

1 sistema MV (0.2V~10V),

10 sistemi MV (10V~310V)

Potere di massimo di tensione

≥60VA/phase,

7×310V/phase

Aumento di tensione e tempo di caduta µs <100>
Frequenza di tensione Hertz 1~1000
Ampiezza e risposte in frequenza di tensione

≤±0.2% (10Hz~45Hz), (65Hz~450Hz);

≤±0.05% (45Hz~65Hz);

≤±0.5% (450Hz~1000Hz)

Tempo dell'uscita dell'amplificatore di tensione Stato di tensione di Norminal, uscita continua
Tempo di sincronizzazione dell'uscita di tensione e della corrente ≤10µs
Gamma di frequenza Hertz 1~1000
Accuratezza di frequenza

<0.5mHz (1Hz~65Hz)

<5mHz (65Hz~450Hz)

<10mHz (450 Hz~1000Hz)

Risoluzione di frequenza Hertz 0,0001
Armonico L'armonica e la CC possono essere sovrapposte un'ampiezza di 2 - 25 volte (di meno che il valore nominale)
Gamma di fase 0~359. 9°
Accuratezza di fase ±0.05°
Risoluzione di fase 0.01°
Canale di uscita analogica a basso livello 13 canali
Gamma a basso livello dell'uscita analogica CA: 0~8Vrms (efficace valore)
Corrente massima analogica a basso livello ≥1mA
Accuratezza a basso livello dell'uscita analogica

<0.1mV (0.1~0.2Vrms)

<0.05% (0.2~8 Vrms)

Ampiezza a basso livello e risposte in frequenza dell'uscita analogica ≤±0.1%~0.5% (1Hz~1kHz)
Risoluzione a basso livello dell'uscita analogica ≤250µV
Tensione in uscita di Digital

IEC61850-9-1, IEC 60044: Tensione nominale parameter11585 (0X2D41);

IEC61850-9-2: Digital 1 è 10mV

Corrente d'uscita di Digital

IEC61850-9-1, IEC 60044: Protezione stimata current463 (0X 1CF), 11585 measurementcurrent stimati (0X2D41);

IEC61850-9-2: Digital 1 è 1mA

Segnale di sincronizzazione

B-codice che invia il ≥ 2pcs dei porti;

B-codice che riceve il ≥ 1pc dei porti;

PPS che riceve il ≥ 1pc dei porti;

Porto di GPS: 1pc;

Sincronizzazione accuracy>0.5us

Verifichi l'accuratezza del sistema 0,03%; risoluzione: 0,0001%, 0,01'
Verifichi la classe di verifica 0.2S
Il trasformatore e la MU elettronici ritardano la prova accuracy<2us
La MU ritarda la prova del nervosismo accuracy<2us
Accuratezza di ritardo transitorio della MU accuracy<10us
OCA che riceve tempo accuracy<0.1ms
Ingresso/uscita del file binario che riceve tempo accuracy<0.1ms
Alimentazione elettrica 100V~260V (CA), gamma di frequenza di CC 125-350V: 43~57Hz
Temperatura di funzionamento   -10~+50℃
Umidità   5~95%, senza condensazione
Temperatura di trasporto e di conservazione   -20~+70℃
Altitudine   ≤4000m
Dimensione   358mm×149mm×297mm
Peso   <18kg>
