| Gamma di tensione: | 7×130V | Accuratezza di tensione: | ≤±0.05% (2V ~ 130V) |
|---|---|---|---|
| Temperatura di funzionamento: | -10 ~ +50℃ | Umidità: | 5 ~ 95%, senza condensazione |
| Dimensione: | 358mm×149mm×297mm | Peso: | <21kg> |
| Evidenziare: | tester del relè di protezione 1000Hz,Tester del relè di protezione KF920,Tester del relè di protezione IEC61850 |
||

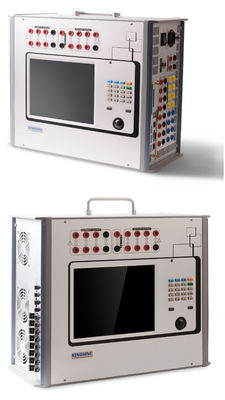

Tester aderito del relè di protezione di IEC61850 KF920 1000Hz
La descrizione di sincronizza il tester del relè di protezione
La funzione di prova universale del relè di protezione, con completamente la funzione della prova manuale, sequenziatore dello stato, l'armonica, la prova del recloser, la linea il differenziale, la distanza, la distanza di mutazione, la sovracorrente, il sequenziatore zero, dilagante, la direzione di potere, il tasso differenziale, l'armonica differenziale, la protezione di Overexcitation, prova del dispositivo di emergenza, sincronizza, differenziale della sbarra collettrice, prova di frequenza, prova di Dv/Df, ecc.
La caratteristica di sincronizza l'insieme della prova del relè di protezione
| ● | Eccetto la prova della MU ed il relè di protezione tradizionale da entrata analogica, KF920 anche può provare IED in sottostazione intelligente che rispondono alla norma IEC61850. |
| ● | una tensione di 7 fasi e un'uscita corrente di 6 fasi, tensione massima è 130V/phase. La corrente massima è 32A/phase (192A massimo parallelamente sei fasi), uscita di livello di segnale basso di 13 canali. |
| ● | Touch screen a 12,1 pollici, sistema operativo Windows incorporato. Struttura compatta, sicuro e facile al portatile |
| ● | Può essere usato come un'annotazione ed analizzatore di forma d'onda. |
La specificazione di sincronizza il dispositivo della prova del relè di protezione
| Sincronizzazione | |
| Tempo di sincronizzazione dell'uscita di tensione e della corrente | ≤10µs |
| Angolo di fase e di frequenza | |
| Gamma di frequenza | 1 ~ 1000Hz |
| Accuratezza di frequenza | <0> <5mhz> <10mhz> |
| Risoluzione di frequenza | 0.001Hz |
| Armonica | L'armonica e la CC possono essere sovrapposte un'ampiezza di 2 - 25 volte (più di meno del valore nominale) |
| Gamma di fase | 0 ~ 359. 9° |
| Accuratezza di fase | ±0.05° |
| Risoluzione di fase | 0.01° |
| Uscite a basso livello | |
| Canali di uscita | 13 canali |
| Gamma dell'uscita | CA: 0 ~ 8Vrms (efficace valore) |
| Corrente massima | ≥1mA |
| Accuratezza dell'uscita | <0> <0> |
| caratteristiche di Amp-frequenza | ≤±0.1% ~ 0,5% (1Hz ~ 1kHz) |
| Risoluzione | ≤250µV |
| IEC61850 | |
| Tensione in uscita dello SV | IEC61850-9-1, IEC60044; Parametro 11585 (0X2D41) di tensione nominale; IEC61850-9-2: Digital 1 è 10mV |
| Corrente d'uscita dello SV | IEC61850-9-1, IEC 60044: Protezione stimata current463 (0X 1CF), misura stimata 11585 correnti (0X2D41); IEC61850-9-2: Digital 1 è 1mA |
| Segnale di sincronizzazione | IRIG-B che invia il ≥ 2pcs dei porti; IRIG-B che riceve il ≥ 1pc dei porti; PPS che riceve il ≥ 1pc dei porti; Porto di GPS: 1pc; Sincronizzazione accuracy>0.5us |
| Accuratezza del sistema della prova | 0,03%; risoluzione: 0,0001%, 0,01' |
| Classe di verifica della prova | 0.2S |
| Trasformatore elettronico e prova di ritardo della MU | <2us> |
| I nervosismi di ritardo della MU provano | <2us> |
| Accuratezza di ritardo transitorio della MU | <10us> |
| OCA che riceve tempo | <0> |
| Ingresso/uscita binario che riceve tempo | <0> |
Il vantaggio di sincronizza il sistema di prova del relè di protezione
| ● | Abbia analisi del messaggio e le statistiche funzionano che possono tempo reale analizzare l'uscita SMV dell'unità di fusione, messaggio dell'OCA. Abbia prova di consistenza di protocollo ed il controllo e le statistiche anormali del messaggio funzionano. |
| ● | Meccanismo di trattamento degli errori di autoverifica e dell'unità di fusione della prova della latta con qualità del campionamento, segno in OCA, informazioni del segnale di avvertimento definire nel segnale dell'oca. |
| ● | Forma d'onda della visualizzazione in tempo reale, stato binario e tempo precedente di viaggio del commutatore nel parametro elettrico del messaggio. Cronologia genealogica del segno nel messaggio dello SV tramite hardware per contare e valutare la dispersione di tempo del messaggio dello SV dell'unità di fusione. |
| ● | I dati record del messaggio in 1 minuto, analizzano/per confrontare i dati di ampiezza e della cronologia genealogica di ogni punto campionario, l'ampiezza dell'esposizione ed i risultati statistici della cronologia genealogica della curva di distribuzione di errore e dell'errore massimo. |
FAQ
Q: Può il dispositivo verificare la funzione dei relè del sincronismo-controllo o della sincronizzazione?
: Sì.
Q: Come circa la garanzia della riparazione?
: Tutti i nostri prodotti hanno 3 anni garantiscono della riparazione libera e della manutenzione tutta la vita.
Q: Che cosa è i vostri vantaggi tecnici?
: Valore provato aderente ed OCA per IEC61850 IEDs, l'unità ecc di fusione. CA di alta precisione dell'amplificatore analogico, 6 del × 32A e 7 del × 130V » funzionamento del touch screen sources.10.4 e della tastiera.
