Il corredo difficile del relè di K3163i ha aderito IEC61850-9-1, IEC61850-9-2 IEC60044-7/8

K3163i Relay Testing Kit Complied IEC61850-9-1, IEC61850-9-2 IEC60044-7/8
K3163i Relay Testing Kit Complied IEC61850-9-1, IEC61850-9-2 IEC60044-7/8

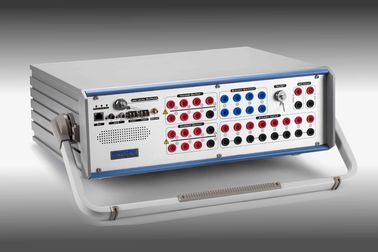

Grande immagine :  Il corredo difficile del relè di K3163i ha aderito IEC61850-9-1, IEC61850-9-2 IEC60044-7/8

Dettagli:

Luogo di origine: La Cina
Marca: KINGSINE
Certificazione: ISO9001,CE
Numero di modello: K3163i

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1 set
Tempi di consegna: 15 giorni lavorativi
Termini di pagamento: T/T in anticipo, L/C
Capacità di alimentazione: 50 sets/M
Descrizione di prodotto dettagliata
Evidenziare:

protection relay test equipment

,

secondary injection relay test set

Progettazione tutta compresa, uscita integrata di IEC61850 SV & dell'OCA, dei canali analogici 6I+4V, GPS insito e IRIG-B ed altro funzioni in anticipo.



  • Applicazioni di prova universali del relè
  • IEC61850-9-1, IEC61850-9-2, IEC60044-7/8, ecc aderiti

  • porto della fibra 100/1000Mbit per le simulazioni dell'OCA e di SMV

  • alti canali di uscita indipendenti di carico 6x35A & 4x310V

  • 13 uscite indipendenti di livello di segnale basso dei canali

  • Misura di AC/DC (8 input dei canali, 0,1 classi, 0-600V/0-5A, gamma automatica)

  • Calibratura del trasduttore (0,02 classi)

  • Calibratura del tester di energia (metri meccanici & elettronici)

  • Appoggio transitorio del gioco a 3KHz

  • Peso leggero, <18kg>

  • Completamente moduli di prova del software di funzione KRT

  • garanzia 3-Years della riparazione e tutta la vita della manutenzione libere

  • Aggiornamento di software libero



Rif. d'ordinazione.



Modello Uscite correnti Uscite di tensione
K3166 6×35A @ 450VA massimo/3×70A @ 850VA massimo 7×130V @ 75VA massimo
K3166i 6×35A @ 450VA massimo/3×70A @ 850VA massimo 7×310V @ 90VA massimo
K3163 6×35A @ 450VA massimo/3×70A @ 850VA massimo 4×130V @ 75VA massimo
K3163i 6×35A @ 450VA massimo/3×70A @ 850VA massimo 4×310V @ 124VA massimo
K3130 3×35A @ 450VA massimo 4×130V @ 75VA massimo
K3130i 3×35A @ 450VA massimo 4×310V @ 124VA massimo





Capace di che serie K31 può provare



Oggetti ANSI® no.
 Relè di IEC61850 IEDs & unità numerici di fusione
 Relè di protezione di distanza  21
 Relè del sincronismo-controllo o di sincronizzazione  25
 Relè di Undervoltage  27
 Relè direzionali di potere  32
 Relè del underpower o di tendenza occulta  37
 Relè negativi di sovracorrente di sequenza  46
 Relè errore di messa a terra/di sovracorrente  50
 Relè inversi di sovracorrente di tempo/errore di messa a terra  51
 Relè di fattore di potenza  55
 Relè di sovratensione  59
 Relè della bilancia corrente o di tensione  60
 Relè direzionali di sovracorrente  67
 Relè a terra direzionali dell'errore  67N
 Relè di sovracorrente di CC  76
 relè di misurazione o in disaccordo di protezione di Fase-angolo  78
 Dispositivi reclosing automatici  79
 Relè di frequenza  81
 Relè di protezione di sovraccarico del motore  86
 Relè di protezione differenziali  87
 Relè direzionali di tensione  91
 Relè direzionali di potere e di tensione  92
 Relè di scatenamento  94
 Relè di regolamento di tensione
 Relè di Overimpedance, Z>
 Relè di Underimpedance, Z
 Relè ad azione ritardata





Caratteristiche



  • 10 uscite dei canali (6x35A & 4x310V), canali di ogni uscita sono controllo indipendente e simultaneo dei valori di grandezza, di angolo di fase e di frequenza, di capaci di iniettare la CC, sinusoide di CA e fino alle armoniche 20x.
  • Simulatore variabile della batteria, CC 0-350V, massimo 140Watts.

  • 13 uscite a basso livello dei canali fino al massimo 8Vac/10Vdc.

  • 0-600V / misura di 0-5A AC/DC in 0,1 classi.

  • Moduli e modelli grafici della prova per le prove dei relè vari

  • Impianto prove rapido del relè nel modo di alimentazione manuale

  • Prova sparata/ricerca/controllo, del punto & di clic

  • Funzione dell'importazione & dell'esportazione di RIO/XRIO

  • Accenda alla prova dell'errore (SOTF)

  • Modello della centrale elettrica per prova dinamica

  • Prova faccia a faccia di sincronizzazione insita di IRIG-B e di GPS

  • Esposizione di vettore online

  • I risultati del test automatico presuppongono

  • Creazione rapporto del test automatico

  • il Anti-ritaglio individua, i collegamenti sbagliati collegano l'allarme e l'autoprotezione, sovraccaricano e surriscaldano la protezione





Parametro



 Uscite di tensione
 Gamma & potere dell'uscita  CA di 4×310 V (L-N)  124 VA massimi ciascuno
 CA di 2×620 V (L-L)  248 VA massimi ciascuno
 CC di 3×350 V (L-N)  140 W massimi ciascuno
 Accuratezza

 CA: <0>

 <0>

 CC: ±10mV @ <5v>

 Risoluzione  1mV
 Distorsione  <0>
 Uscite correnti
 Gamma & potere dell'uscita  6×35A CA (L-N)  450 VA massimi ciascuno
 3×70A CA (2L-N)  850 VA massimi ciascuno
 1×100A CA (6L-N)  VA 1200 massimo
 3×20A CC (L-N)  300W massimo ciascuno
 Accuratezza

 CA: <0>

 <0>

 CC: ±5mA @ <1a>
 Risoluzione  1mA
 Distorsione  <0>
 13 uscite a basso livello di Manica
 Quantità  13 canali, incavo di aviazione di 16 perni
 La tensione produce la gamma  CA 0~8V, CC 0~10V
 Gamma delle uscite correnti  2mA nominale, passeggero massimo 10mA
 Potenza di uscita  ≥0.5VA
 Accuratezza

 (0.01~0.8 Vrms):<0>

 (0.8~8 Vrms): <0>

 Risoluzione  0.25mV
 Distorsione (THD%)  <0>
 Angolo di fase & di frequenza
 Gamma di frequenza  DC~1KHz, passeggero 3KHz
 Accuratezza di frequenza  ±1ppm
 Risoluzione di frequenza  0,001 hertz
 Gamma di fase  -360°~360°
 Accuratezza di fase  <0>
 Risoluzione di fase  0.001°
 Fibra IEC61850 & porte Ethernet dell'OCA (funzione facoltativa)
 Porti della fibra

 2 x 100Base-FX pieni duplex, tipo di LC

 (Facoltativo a 10/100Mbit, al tipo di Ethernet RJ45)

 Tipo della fibra  62.5/125um (fibra ottica multipla, rosso arancio)
 Lunghezza d'onda  1310nm
 Trasmetta la distanza  >1Km
 Indicatore

 Verde di SPD (luce): Collegamento valido

 Giallo Legge/di collegamento (lampeggiare): Scambio di dati

 Nota:  Tutto l'hardware di questo modulo è pronto per attivo
 Fonte aus. di tensione di CC (simulatore della batteria)
 Gamma  0~350V @ 140W massimo
 Accuratezza  guar 0.5%Rg.
 Input binario
 Quantità  8pairs
 Tipo  bagni/asciughi, misura
 Soglia  10~600Vdc o il potenziale liberano, programmabile
 Risoluzione di tempo  100us
 Tempo di Debounce  0~25ms (software controllato)
 Gamma di tempo  Infinito
 Errori di tempo  ±1ms @ 0.001~1s, ±0.1% @ >1s
 Isolamento galvanico  4 isolati con ogni 2 paia
 Uscita binaria (tipo del relè)
 Quantità  4pairs
 Tipo  Contatti di relè liberi di potenziale, software controllato
 CA di capacità della rottura  Vmax: 400Vac/Imax: 8A/Pmax: 2500VA
 CC di capacità della rottura  Vmax: 300Vdc/Imax: 5A/Pmax: 150W
 Uscita binaria (tipo a semiconduttore)
 Quantità  4pairs
 Tipo:  Aperto collettore, incavo di aviazione di 14 perni
 CC di capacità della rottura

 5~15Vdc/5mA, 10mA massimo

 Permesso di CA non

 Tempo di reazione:  100us
 Sincronizzazione
 Modo di sincronizzazione

 GPS, tipo connettore di SMA dell'antenna

 IRIG-B, PI3

 IEEE1588

 Alimentazione elettrica & ambiente
 Tensione in ingresso nominale  100~240Vac
 Tensione in ingresso ammissibile  85~264Vac, 125~350VDC
 Frequenza nominale  50/60Hz
 Frequenza ammissibile  45Hz~65Hz
 Consumo di energia  VA 1500 massimo
 Tipo di collegamento  Incavo standard 60320 di CA
 Temperatura di funzionamento  -10℃~55℃
 Temperatura di stoccaggio  -20℃~70℃
 Umidità  <95>
 Altri
 Collegamento di PC  RJ45 Ethernet, 10/100/1000M
 Terminale di messa a terra  incavo della banana di 4mm
 Peso  18 chilogrammi
 Dimensioni (W x D x H)  468×375×164 (millimetro)



Ulteriore informazione (moduli facoltativi)



 Misura di CC introdotta (calibratore del trasduttore)
 Input di tensione  Gamma  CC 0~±10V
 Input massimo  CC di ±11V
 Accuratezza  <0>
 Impedenza dell'input  1Mohm
 Input corrente  Gamma  0~±1mA/1~±20mA, gamma automatica
 Input massimo  600mA
 Accuratezza  <0>
 Impedenza dell'input  15 ohm
 Misura di AC/DC introdotta (metro standard)
 Quantità dell'input  8 input (miscela con le paia binarie dell'input)
 Gamma di tensione  0~600Vrms (Rg: 0.1V, 1V, 10V, 60V, 600V)
 Accuratezza di tensione  <0>
 Gamma corrente  0~5Arms (morsetto introdotto)
 Accuratezza corrente  <0>
 Tasso del campione  10KHz
 Impedenza dell'input  600KΩ
 Gamma di frequenza  45~65Hz, accuratezza < 0="">
 Accuratezza di fase  0~360°, <0>

 Calibratura del tester di energia
 Uso del sensore  Metri meccanici/metri elettronici
 Uscita del sensore  Alta leva: >4.5V, a basso livello:<0>
 Input di impulso  1 porta d'ingresso di impulso
 Gamma di impulso  massimo dell'input di impulso 500KHz.
 Uscita di impulso

 1 uscita del transistor, Aperto collettore, 5-15Vdc/5mA
