| Marchio: | KINGSINE |
| Numero di modello: | K68i |
| MOQ: | 1 set |
| Tempo di consegna: | 15 giorni lavorativi |
| Condizioni di pagamento: | T/T in anticipo, L/C |

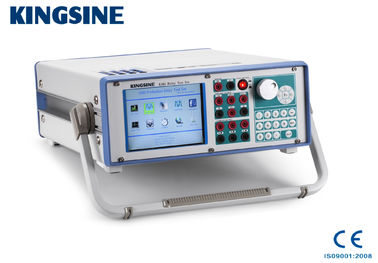

Automation Universal Relay Test Set K68i, singola fase
◆ Prova differenziale
◆ Prova di sequenza di stato
◆ Prova delle caratteristiche temporali
◆ Prova di distanza anticipata
◆ Prova del sincronizzatore
◆ Ricorrenza di errore (riproduzione di errore)
◆ prova di corrente continua
◆ prova AC
◆ Prova del relè a distanza
◆ Prova armonica
◆ Prova di frequenza
◆ 8 coppie di input binari
◆ 4 coppie di uscite binarie
| Modello | Prodotti correnti | Fonti di uscita di tensione | ||||
| K68 | 3×35A@450VA massimo | 4×130V @ 75VA massimo | ||||
| K68i | 3×35A@450VA massimo |
4×300V @ 120VA massimo |
||||
1. 3×35A e 4×300V canali di uscita indipendenti ad alta tensione.
2. Peso leggero < 23,5 kg.
3Display LCD TFT a colori, tastiera e encoder rotativo, controllo completo senza laptop.
4- Moduli avanzati di test del software per opzionale.
5Garanzia di 3 anni di riparazione gratuita e manutenzione per tutta la vita.
6Aggiornamento software gratuito.
| Articoli di prova | ANSI® No. | |||||
| Relai di protezione a distanza | 21 | |||||
| Relai di sincronizzazione o di controllo della sincronizzazione | 25 | |||||
| Relai a bassa tensione | 27 | |||||
| Relai di potenza direzionale | 32 | |||||
| Relai di corrente inferiore o di potenza inferiore | 37 | |||||
| Relai di sovra corrente in sequenza negativa | 46 | |||||
| Relai di sovraccorrente/di guasto a terra | 50 | |||||
| Relai di sovraccarico/di guasto a terra in tempo inverso | 51 | |||||
| Relai a fattore di potenza | 55 | |||||
| Relai di sovratensione | 59 | |||||
| Relai di bilanciamento della tensione o della corrente | 60 | |||||
| Relai di sovra corrente direzionale | 67 | |||||
| Relai di guasto a terra direzionale | 67N | |||||
| Relai di sovra corrente continua | 76 | |||||
| Relai di misura dell'angolo di fase o di protezione fuori passo | 78 | |||||
| Dispositivi di chiusura automatica | 79 | |||||
| Relai di frequenza | 81 | |||||
| Relai di protezione contro il sovraccarico del motore | 86 | |||||
| Relai di protezione differenziale | 87 | |||||
| Relai di tensione direzionale | 91 | |||||
| Relai direzionali di tensione e potenza | 92 | |||||
| Relai di accensione | 94 | |||||
| Relai di regolazione della tensione | - Non lo so. | |||||
| Relai di sovraimpedenza, Z> | - Non lo so. | |||||
| Relai di sottoimpedenza, Z | - Non lo so. | |||||
| Relai a ritardo temporale | - Non lo so. | |||||
1. 7 canali (4V + 3I) di uscita, ciascuno dei canali di uscita è indipendente e controlla simultaneamente
con una lunghezza massima di 20 mm o più, ma non superiore a 20 mm
Armoniche.
2Simulatore a batteria variabile, DC 0-300V, 120Watt massimo.
3- Test rapidi in modalità manuale.
4. Passa al test di errore (SOTF).
5- Test di sincronizzazione GPS.
6Display vettoriale online.
7Creazione automatica dei rapporti di prova.
8- Anticlip detezione, mal cablaggio collegare allarme e auto-protezione, sovraccarico e protezione dal surriscaldamento.
| Fonti di uscita di tensione | ||||||
| Distanza di uscita e potenza | 2 × 600 V di corrente (L-L) | 240VA max ciascuno | ||||
| 1 × 600 V di corrente continua (L-L) | 240W massimo | |||||
| 3 × 300 V di corrente continua (L-N) | 120W al massimo ciascuno | |||||
| Accuratezza |
±2mV @ 0,2~2V ac
|
|||||
|
±10mV @ 0,5V ~ 5Vdc
|
||||||
| Risoluzione | 1 mV | |||||
| Distorsioni | < 0,1% Guar. / < 0,05% Typ. | |||||
| Prodotti correnti | ||||||
| Distanza di uscita e potenza | 3×35A ac ((L-N) | 450VA max ciascuno | ||||
| 1×105A ac ((3L-N) | 1200VA massimo | |||||
| 3×20A dc ((L-N) | 300W al massimo ciascuno | |||||
| Accuratezza |
±1mA @ 0,2A ~ 0,5A ac
|
|||||
|
±5mA @ 0,2A ~ 1Adc
|
||||||
| Risoluzione | 1mA | |||||
| Distorsioni | < 0,1% Guar. / < 0,05% Typ. | |||||
| Uscita di frequenza | ||||||
| Distanza | 5 ~ 1000 HZ | |||||
| Accuratezza |
< 1 ppm @ 5 ~ 65 Hz
|
|||||
| Risoluzione | 0.001Hz | |||||
| Fase di uscita | ||||||
| Distanza | -360°~360° | |||||
| Accuratezza | < 0,05°Typ. / < 0,1° Guar. | |||||
| Risoluzione | 00,001° | |||||
| Fonte di tensione a corrente continua (simulatore della batteria) | ||||||
| Distanza | 0 ~ 300V @ 180W massimo | |||||
| Input binario | ||||||
| Quantità | 8 coppie | |||||
| Caratteristiche degli input | 0 ~ 400Vdc / Potenziale libero | |||||
| Risoluzione temporale | < 0,1 ms | |||||
| Max. Misurazione del tempo | 999.999s | |||||
| Tempo di decollo | 0-25 ms | |||||
| Output binario | ||||||
| Quantità | 4 coppie | |||||
| Tipo | Potenziali contatti di relè liberi, controllati da software | |||||
| Capacità di rottura | Vmax: 300Vac Imax: 4A Pmax: 1000VA Vmax: 300Vdc Imax: 4A Pmax: 300W |
|||||
| Sincronizzazione | ||||||
| Modalità di sincronizzazione | GPS esterno (opzionale) | |||||
| Armonica | ||||||
| Numeri sovrapposti | 2 ~ 20 volte | |||||
| Fornitura di energia e ambiente | ||||||
| Tensione nominale di ingresso | 110V / 220V / 230Vac nominato, ±10% | |||||
| Frequenza nominale | 50 / 60Hz | |||||
| Frequenza ammissibile | 45 Hz ~ 65 Hz | |||||
| Consumo di energia | 1500 VA massimo | |||||
| Tipo di connessione | presa standard 60320 | |||||
| Temperatura di funzionamento | 0°C~55°C | |||||
| Temperatura di conservazione | -20°C~70°C | |||||
| Umidità | < 95% RH, non condensante | |||||
| Altri | ||||||
| Connessione PC | RJ45 Ethernet, 10/100/1000M | |||||
| Terminale di messa a terra | 4 mm di presa per banane | |||||
| Peso | 23.5 kg | |||||
| Dimensioni ((W×D×H) | 360×480×140 mm | |||||
