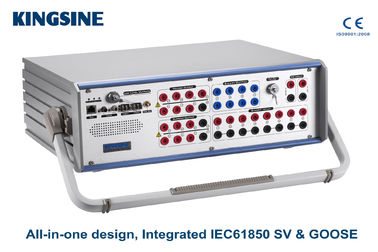

Tester del relé di protezione di K3166i/attrezzatura di prova relè di protezione



 Insieme universale della prova del relè di K3166i



                 (Progettazione tutta compresa, IEC61850 aderente SV & OCA)



Corrente d'uscita: Massimo di 6× 35A@450VA.



                                Massimo di 3× 70A@850VA.



  Tensione in uscita: Massimo di 7× 310V@90VA.




Caratteristiche





Progettazione tutta compresa, uscita integrata di IEC61850 SV & dell'OCA, dei canali analogici 6I+7V, GPS insito e IRIG-B ed altro funzioni in anticipo.



1. IEC61850-9-1, IEC61850-9-2, IEC60044-7/8, ecc. aderiti.



2. porti della fibra 100/1000Mbit per le simulazioni dell'OCA e di SMV.



3. alti canali di uscita indipendenti di carico 6×35A & 7×310V.



4. 13 uscite indipendenti di livello di segnale basso dei canali.



5. Misura di AC/DC (8 input dei canali, classe 0,1, 0-600V/0-5A, gamma automatica).



6. Calibartion del trasduttore (classe 0,02).



7. Calibratura del tester di energia (metri meccanici & elettronici).



8. Analogo ed annotazione binaria del passeggero.



9. Appoggio transitorio del gioco a 3KHZ.



10. <18kg leggero



11. Completamente moduli di prova del software di funzione KRT.



12. garanzia 3-Years della riparazione e tutta la vita della manutenzione libere.



13. Aggiornamento di software libero.





Rif. d'ordinazione.



Modello	Uscite correnti			Uscite di tensione
K3166i	6× 35A@450VA massimo/3× 70A@850VA massimo			7× 310V@90VA massimo
K3163i	6× 35A@450VA massimo/3× 70A@850VA massimo			4× 310V@124VA massimo
K3130i	3× 35A@450VA massimo			4× 310V@124VA massimo
K3166	6× 35A@450VA massimo/3× 70A@850VA massimo			7× 130V@75VA massimo
K3163	6× 35A@450VA massimo/3× 70A@850VA massimo			4× 130V@75VA massimo
K3130	3× 35A@450VA massimo			4× 130V@75VA massimo





Applicazione





Oggetti ANSI® di prova no.



 Relè di IEC61850 IEDs & unità numerici di fusione                                              --



 Relè di protezione di distanza 21



 Relè 25 del sincronismo-controllo o di sincronizzazione



 Relè di Undervoltage 27



 Relè direzionali 32 di potere



 Relè 37 del underpower o di tendenza occulta



 La sovracorrente negativa di sequenza trasmette 46



 La sovracorrente/errore di messa a terra trasmette 50



 La sovracorrente di tempo/errore inversi di messa a terra trasmette 51



 Relè 55 di fattore di potenza



 Relè 59 di sovratensione



 Relè 60 della bilancia corrente o di tensione



 Relè direzionali 67 di sovracorrente



 L'errore al suolo direzionale trasmette 67N



 La sovracorrente di CC trasmette 76



 relè 78 di misurazione o in disaccordo di protezione di Fase-angolo



 Dispositivi reclosing automatici 79



 Relè 81 di frequenza



 Relè di protezione di sovraccarico del motore 86



 Relè di protezione differenziali 87



 Relè direzionali 91 di tensione



 Relè direzionali 92 di potere e di tensione



 Relè di scatenamento 94



 Relè di regolamento di tensione                                                                            --



 Relè di Overimpedance, Z>                                                                          --



 Relè di Underimpedance, Z                                                                          --



 Relè ad azione ritardata                                                                                       --







Caratteristico





1. 13 uscite dei canali (6×35A & 7×310V), canali di ogni uscita sono indipendenti e simultanee.



2. Simulatore variabile della batteria, CC 0-350V, massimo 140Watts.



3. 13 uscite a basso livello dei canali fino al massimo 8Vac/10Vdc.



4. misura 0-5A/di 0-600V AC/DC in 0,1 classi.



5. Moduli e modelli grafici della prova per le prove dei relè vari.



6. Impianto prove rapido del relè nel modo di alimentazione manuale.



7. Prova sparata/ricerca/controllo, del punto & di clic.



8. Funzione dell'importazione & dell'esportazione di RIO/XRIO.



9. Accenda alla prova dell'errore (SOTF).



10. Modello della centrale elettrica per prova dinamica.



11. Prova faccia a faccia di sincronizzazione insita di IRIG-B e di GPS.



12. Esposizione di vettore online.



13. I risultati del test automatico presuppongono.



14. Creazione rapporto del test automatico.



15. il Anti-ritaglio individua, i collegamenti sbagliati collegano l'allarme e l'autoprotezione, sovraccaricano e surriscaldano la protezione.





Parametro





Uscite di tensione
Gamma & potere dell'uscita			7×310V CA (L-N)		90VA massimo ciascuno
			3×620V CA (L-L)		180VA massimo ciascuno
			3×350V CC (L-N)		140W massimo ciascuno
Accuratezza			CA: tipo <0.03%Rd + 0.01Rg. /guar <0.07%Rd + 0.03Rg.
			CC: ±10mV @<5V, ±0.5% @ ≥5V
Risoluzione			1mV
Distorsione			Tipo di <0.05%. /<0.1% guar.
Uscite correnti
Gamma & potere dell'uscita			6×35A CA (L-N)		450VA massimo ciascuno
			3×70A CA (2L-N)		850VA massimo ciascuno
			1×100A CA (6L-N)		1200VA massimo
			3×20A CC (L-N)		300W massimo ciascuno
Accuratezza			CA: tipo <0.05%Rd + 0.02Rg. /guar <0.15%Rd + 0.05Rg.
			CC: ±5mA @<1A, ±0.5% @ ≥1A
Risoluzione			1mA
Distorsione			<0.05%Type. /<0.1% guar.
13 uscite a basso livello di Manica
Quantità			13 canali, incavo di aviazione di 16 perni
La tensione produce la gamma			CA 0-8V, CC 0-10V
Gamma delle uscite correnti			2mA nominale, passeggero massimo 10mA
Potenza di uscita			≥0.5VA
Accuratezza			(0.01~0.8 Vrms): Tipo di <0.05%. /<0.1% guar.
			(0.8~8 Vrms): Tipo di <0.02%. /<0.05% guar.
Risoluzione			0.25mV
Distorsione (THD%)			<0.05%Type. /<0.1% guar.
Angolo di fase & di frequenza
Gamma di frequenza			DC~1KHZ, passeggero 3KHZ
Accuratezza di frequenza			±1ppm
Risoluzione di frequenza			0.001Hz
Gamma di fase			-360°~360°
Accuratezza di fase			<0.05°Type. /<0.1° guar. 50/60Hz
Risoluzione di fase			0.001°
Fibra IEC61850 & porte Ethernet dell'OCA (funzione facoltativa)
Porti della fibra			2×100Base-FX pieno duplex, tipo di LC  (Facoltativo a 10/100Mbit, al tipo di Ethernet RJ45)
Tipo della fibra			62.5/125um (fibra ottica multipla, rosso arancio)
Lunghezza d'onda			1310nm
Trasmetta la distanza			>1Km
Indicatore			Verde di SPD (luce): Collegamento valido  Giallo Legge/di collegamento (lampeggiare): Scambio di dati
Nota: Tutto l'hardware di questo modulo è pronto per attivo.
Fonte aus. di tensione di CC (simulatore della batteria)
Gamma			0~350V @ 140W massimo
Accuratezza			guar 0.5%Rg.
Input binario
Quantità			8 paia
Tipo			bagni/asciughi, misura
Soglia			10~600Vdc o il potenziale liberano, programmabile
Risoluzione di tempo			100us
Tempo di Debounce			0~25ms (software controllato)
Gamma di tempo			Infinito
Errori di tempo			±1ms @ 0.001~1s, ±0.1% @>1s
Isolamento galvanico			4 isolati con ogni 2 paia
Uscita binaria (tipo del relè)
Quantità			4pairs
Tipo			Contatti di relè liberi di potenziale, software controllato
CA di capacità della rottura			Vmax: 400Vac/Imax: 8A/Pmax: 2500VA
CC di capacità della rottura			Vmax: 300Vdc/Imax: 5A/Pmax: 150W
Uscita binaria (tipo a semiconduttore)
Quantità			4pairs
Tipo			Aperto collettore, incavo di aviazione di 14 perni
CC di capacità della rottura			5~15Vdc/5mA, 10mA massimo  Permesso di CA non
Tempo di reazione			100us
Sincronizzazione
Modo di sincronizzazione			GPS, tipo connettore/IRIG-B/PI3 di SMA dell'antenna di IEEE1588
Alimentazione elettrica & ambiente
Tensione in ingresso nominale			100~240Vac
Tensione in ingresso ammissibile			85~264Vac, 125~350VDC
Frequenza nominale			50/60Hz
Frequenza ammissibile			45Hz~65Hz
Consumo di energia			VA 1500 massimo
Tipo di collegamento			Incavo standard 60320 di CA
Temperatura di funzionamento			-10℃~55℃
Temperatura di stoccaggio			-20℃~70℃
Umidità			<95>
Altri
Collegamento di PC			RJ45 Ethernet, 10/100/1000M
Terminale di messa a terra			incavo della banana di 4mm
Peso			18Kg
Dimensioni (W×D×H)			468×375×164 (millimetro)







Moduli facoltativi





 Misura di CC introdotta (calibratore del trasduttore)



Input di tensione del ◆



     Gamma: CC 0~±10V



     Input massimo: CC di ±11V



     Accuratezza: tipo del rg di <0.02%. /<0.05% guar del rg.



     Impedenza dell'input: ohm di 1M



Input della corrente del ◆



     Gamma: 0~±1mA/1~20mA, gamma automatica



     Input massimo: 600mA



     Accuratezza: tipo del rg di <0.02%. /<0.05% guar del rg.



     Impedenza dell'input: 15 ohm





 Misura CC/di CA introdotta (metro standard)



Quantità dell'input del ◆: 8 canali (miscela con le paia binarie dell'input).



La tensione del ◆ ha suonato: 0~600Vrms (Rg: 0.1V, 1V, 10V, 60V, 600V).



Accuratezza di tensione del ◆: <0.1% Rg



Gamma corrente del ◆: 0~5Arms (input del morsetto, 30Arms facoltativo).



Accuratezza corrente del ◆: <0.1% Rg.



Tasso del campione del ◆: 10KHz.



Impedenza dell'input del ◆: 600KΩ



Gamma di frequenza del ◆: 45~65Hz, Accuracy<0.01Hz.



Accuratezza di fase del ◆: 0~360°, tipo di <0.2°.





  Registratore transitorio



Quantità dell'input del ◆: 8 canali di ingresso (miscela con le paia binarie dell'input).



Tempo del registratore del ◆: Sec massima 50.





 Calibratura del tester di energia



Uso del sensore del ◆: Metri meccanici/metri elettronici.



Sensore del ◆ prodotto: Ad alto livello: >4.5V, a basso livello: <0.2V.



Impulso del ◆ introdotto: 1 porta d'ingresso di impulso.



Gamma di impulso del ◆: massimo dell'input di impulso 500KHz.



Uscita di impulso del ◆: 1 uscita del transistor, Aperto collettore, 5-15Vdc/5mA.
