| Marchio: | Kingsine |
| Numero di modello: | KF86P |
| prezzo: | negoziabile |
| Tempo di consegna: | 15 giorni lavorativi |
| Condizioni di pagamento: | L/C, T/T |

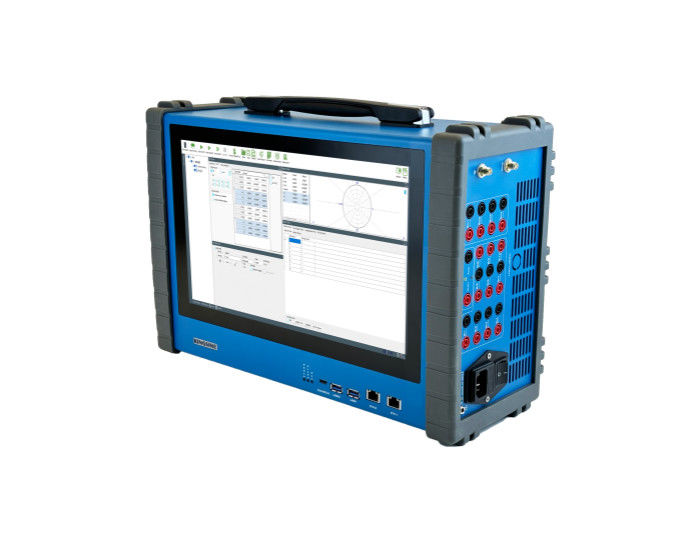

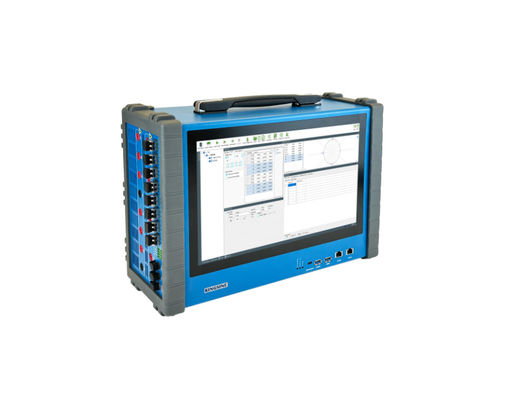

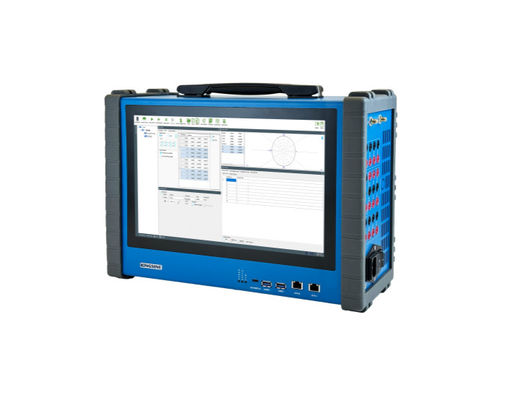

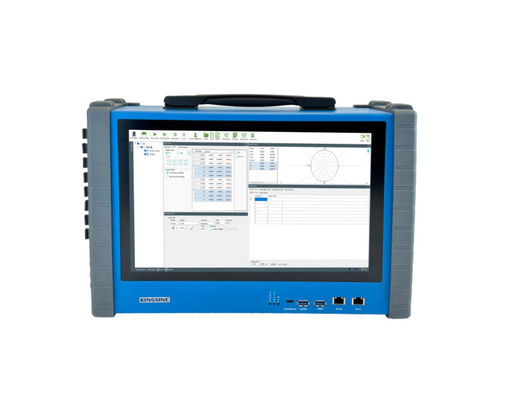

Il set di prova universale per relè più leggero e potente del mondo
● 6x35A@425VA max e 6x310V@105VA max uscite analogiche
● 10 kg di peso, facile da portare in volo
● Immissione di segnali a basso livello, prova del contatore di energia, calibrazione del trasduttore e capacità di prova IEC61850 per opzionale.
Descrizione
Funzioni di base
Il KF86P è un kit di prova portatile multiuso, leggero e di campo, in grado di testare una vasta gamma di relè protettivi elettromeccanici, a stato solido e basati su microprocessore,relè di sovraccarico del motore, test IEC61850 e dispositivi di protezione simili.
Caratteristica avanzata
Punti chiave
Innovativo Plug and Play Vantaggi del servizio post-vendita:
Per la manutenzione post-vendita, è necessaria solo la sostituzione del modulo. Non è necessaria la taratura di precisione dopo la sostituzione del modulo. Una volta completato l'assemblaggio, il prodotto può essere utilizzato direttamente.
Pubblicazione, la struttura interna è visualizzata come illustrato nel seguente diagramma:
Specificità
| Fonte di corrente alternata | |
| Amplitudine e potenza | 6 ×35Un @424VA max ciascuno; 3 ×70A @670VA max ciascuno; |
| Accuratezza | < 0,015%Rd+0,005%Rg Typ. < 0,04%Rd+0,01%Rg Guar. |
| Distanza | Intervallo I: 3A Intervallo II:35A Distanza automatica |
| Offset DC | 3 mA Typ./ < 10 mA Guar |
| Risoluzione | 1mA |
| Distorsioni | < 0,025%Typ. / < 0,07% Guar. |
| Risposta ascendente/discendente | < 100 us |
| Fonte di corrente continua | |
| Amplitudine e potenza | 3×20A @400W max |
| Accuratezza | ± 5mA @ < 1A ±0,2% @ ≥1A |
| Risposta ascendente/discendente | < 100 us |
| Fonte di tensione CA | |
| Amplitudine e potenza | 6×310V @105VA max ciascuno |
| Accuratezza | < 0.015%Rd+0.005Tipo Rg. < 0.04%Rd+0.01- Rg Guar. |
| Distanza | Distanza I: 30V. Intervallo II: 310V Distanza automatica |
| Offset DC | < 10 mV Tipo./ < 60 mV Guar |
| Risoluzione | 1 mV |
| Distorsioni | < 0,015% Tipo / < 0,05% Guar. |
| Risposta ascendente/discendente | < 100 us |
| Fonte di tensione in CC | |
| Amplitudine e potenza | 6×350 V @100W max 3×700V @150W max |
| Accuratezza | ± 10 mV @ < 5V ±0,2% @ ≥5V |
| Risposta ascendente/discendente | < 100 us |
| Frequenza e angolo di fase | |
| Intervallo di frequenza | DC ~ 1000Hz, transiente 3000Hz |
| Accuratezza della frequenza | ± 0,5 ppm |
| Risoluzione della frequenza | 0.001Hz |
| Intervallo di fase | -360°~ 360° |
| Precisione di fase | < 0.02° Typ. / < 0,1° Guar. 50/60Hz |
| Risoluzione di fase | 0.001° |
| Fornitura di corrente continua ausiliaria (simulatore della batteria) | |
| Distanza | 8~ 60Vdc (corrente di carico massimo 1.16A) Precisione < 2% 60 ~ 120Vdc (corrente di carico massimo 0,58A) Precisione < 1% 120~ 350Vdc (corrente di carico massimo 0.2A) Precisione < 0,5% |
| Potenza | > 69 W max |
| Risoluzione | 10 mV |
| Protezione | Protezione da cortocircuito |
| Protezione da sovraccarico | - Sì, sì. |
| Isolamento | Isolato da altri terminali |
| Input binario | |
| Isolamento elettrico | 10coppie di isolatori elettrici ciascuno |
| Impedanza di ingresso | 5 kΩ... 13 kΩ(Contatto vuoto) |
| Caratteristica di input | 0 V️300Vdc o a contatto a secco (Binario) 1 ~ 4inputsil potenziale di rotazione può essere programmabile) |
| Tasso di campionamento | 10 kHz |
| Risoluzione temporale | 10 us |
| Intervallo di misurazione temporale | infinito |
| Precisione del tempo | ± 1 ms @ < 1 s ± 0,1% @≥1s |
| Tempo di decollo | 0-25 ms (controllato da software) |
| Output binario | |
| Quantità | 4 coppie |
| Tipo | Transistor a velocità elevata, programmabile con software di controllo |
| Capacità di interruzione CA | Vmax:250 V(Climatizzazione)/ IMAX:0.5A |
| Capacità di rottura in CC | Vmax:250 V(DC)/ IMAX:0.5A |
| Isolamento elettrico | Tutte le coppie isolate |
| Il tempoSincronizzaredizione | |
| Sincronizzazione satellitare | 1 × SMA,Utilizzo per l'interfaccia dell'antenna GPS Supporto GPS e satelliti Beidou |
| Fibra IRIG-B | 2 × ST,1 per trasmissione, 1 per ricezione |
| IRIG-B elettrico | 1 × 6Pin terminale Phoenix da 5,08 mm 1 per trasmissione, 1 per ricezione |
| Sincronizzazione del trigger esterno | 1 × 4Pin terminale Phoenix da 5,08 mm Input di attivazione esterna + output di attivazione esterna |
| Errore di sincronizzazione | < 10 us |
| Interfaccia di comunicazione | |
| Ethernet | 2 × RJ45,10/100M |
| WIFI | Servizio DHCP WIFI integrato |
| Porta seriale | 1 × RS232 |
| USB | 2 × USB2 |
| Peso e dimensione | |
| Dimensione | 390 mm × 256 mm × 140 mm |
| Peso | 10 kg |
| Visualizzazione | 9.7 pollici LCD, touch screen |
| Tastiera | Tasto numero + tasto direzionale |
| Fornitore di alimentazione | |
| Tensione nominale | 220V/110V (AC) |
| Tensione ammissibile | 85 - 265 VAC; 127V️350V (DC) |
| Frequenza nominale | 50 Hz |
| Frequenza ammissibile | 47-63 Hz |
| Corrente | 10A al massimo |
| Consumo di energia | 1200VA massimo |
| Tipo di connessione | presa standard 60320 |
| Ambiente di lavoro | |
| Temperatura di funzionamento | - 10️+55 °C |
| Umidità relativa | 5️95%,Non condensato |
| Temperatura di conservazione | -20°C ~ +70°C |
| Pressione atmosferica |
80 kPa️110 kPa(altitudine 2000 m o inferiore) |
Preavviso
| ● | pienamente conformi alla norma IEC61850 Valore di campionamento e GOOSE; (IEC 61850-9-1, IEC 61850-9-2/(LE), IEC 60044-7/8) |
| ● | Capace di generare simultaneamente segnali analoghi e valori di campionamento, o di sottoscrivere e pubblicare la funzione di I/S binaria dei messaggi GOOSE e dei contatti di relè. |
| ● | È possibile mappare fino a 36 canali di campionamento. |
| Port fibra (tipo LC) | |
| Tipo | 100Base-FX (100Mbit, Fiber, full duplex) |
| Numero di porta | 8 coppie |
| Modello di cavo | 62.5/125μm ((Fibra multi-modo, arancione) |
| Lunghezza d'onda | 1310 nm |
| Distanza di trasmissione | > 1 km |
| Indicazione dello stato | DSP Verde (luci): connessione attiva LinkAcT Giallo (cliccando): scambio di dati |
| Fonte di segnale a basso livello | |
| Canali di uscita | 10canali, 8 uscite di tensione + 2 uscite di corrente |
| Tipo di porta di uscita | Terminale di Phoenix |
| Intervallo di uscita | 8x0~8Vrms; 2x0~20mA |
| Accuratezza | (0,01~0,8 Vrms/0~2mA): < 0,05% Tipo / < 0,1% Guar. (0,8~8 Vrms/2~20mA): < 0,02% Tipo / < 0,05% Guar. |
| Risoluzione | 250 μV |
| Armonica ((THD%) | < 0,05% Tipo / < 0,1% Guar. |
| Intervallo di frequenza | DC️10,0 kHz, transitorio 3KHz |
| Precisione della frequenza | 00,002%(Frequenza normale) |
| Risoluzione della frequenza | 0.001Hz |
| Intervallo di fase | 0️3590,9° |
| Precisione di fase | < 0.02°,50/60 Hz |
| Risoluzione di fase | ± 0.001° |
| Input di misurazione DC | ||
| Input di tensione | Distanza | 0 ± 10 V di corrente continua |
| Input massimo | ± 11V di corrente continua | |
| Accuratezza | Accuratezza < 0,05% rg Typ. < 0,02% rg Guar. | |
| Impedenza di ingresso | 1M ohm | |
| Input corrente | Distanza | 0~±1mA / 1~±20mA, autonomia automatica |
| Input massimo | 600 mA | |
| Accuratezza | Accuratezza < 0,05% rg Typ. < 0,02% rg Guar. | |
| Impedenza di ingresso | 15 ohm | |
| Calibrazione del contatore di energia | |
| Uso dei sensori | Contatori meccanici / contatori elettronici |
| Fonte di controllo del sensore | Levata alta: > 4,5 V, livello basso: < 0,2 V |
| Input di impulso | 1 porta di ingresso a impulso, 5Vdc di alto livello valido solo. |
| Intervallo di impulsi | 500 kHz di impulso di ingresso massimo. |
| Impulso di uscita | 1 Uscita del transistor, collettore aperto, 5Vdc/5mA |
