Relè di protezione di prova
Created with Pixso. Settile di prova multiuso KF86P con relè universale 6x35A 6x310V IEC61850

Settile di prova multiuso KF86P con relè universale 6x35A 6x310V IEC61850

Marchio: Kingsine
Numero di modello: KF86P
prezzo: negoziabile
Tempo di consegna: 15 giorni lavorativi
Condizioni di pagamento: L/C, T/T
Informazioni dettagliate
Luogo di origine:
Cina
Certificazione:
CE
Evidenziare:

Set di prova universale per relè multiuso

,

Set di prova per il relé universale KF86P

Descrizione del prodotto

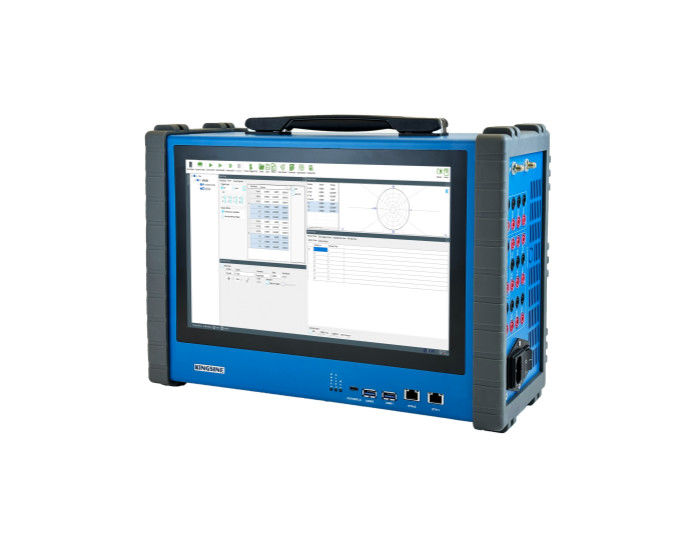

Il set di prova relè universale più leggero e potente al mondo
● Uscite analogiche 6x35A@425VA max e 6x310V@105VA max
● Peso di 10 kg, facile da trasportare durante il viaggio aereo
● Segnali di uscita di basso livello, test del contatore di energia, calibrazione del trasduttore e capacità di test IEC61850 opzionali.



Descrizione



Funzioni di base
Il KF86P è un set di prova portatile, multiuso e leggero, in grado di testare un'ampia gamma di relè di protezione elettromeccanici, a stato solido e basati su microprocessori, relè di sovraccarico motore, test IEC61850 e dispositivi di protezione simili.

  • 12 canali di uscita analogici, 6x35A e 6x310V, ogni canale di uscita è indipendente e controlla simultaneamente i valori di ampiezza, angolo di fase e frequenza, in grado di iniettare CC, CA onda sinusoidale e fino a 60x armoniche.
  • Leggero, <10 kg, facile da trasportare durante il viaggio aereo
  • L'unità può essere azionata manualmente tramite il touchscreen da 9,7" e la tastiera integrati, oppure sotto il pieno controllo del computer tramite il software KRT, installato su un PC.
  • Simulatore di batteria variabile,24~350 Vcc, 70 Wattpotenza massima. Fornisce facilmente energia alla maggior parte dei dispositivi di protezione.
  • Software KRT completamente funzionale per la gestione dei test, moduli di test grafici, modelli organizzati, importazione/esportazione Xrio/Rio, revisione dei risultati dei test, valutazione automatica dei risultati e generazione di report, ecc.
  • Riproduzione transitoria fino a 3 KHz
  • Porta in fibra 8x100/1000 Mbit per simulazioni IEC61850 SMV e GOOSE
  • Capacità di test end-to-end sincronizzata con GPS e IRIG-B integrata
  • 10 ingressi binari, contatti puliti o capacità di contatti con potenziale 0-300 V; 4 uscite binarie veloci isolate ciascuna e con tempo di risposta <1 ms.
  • Rilevamento anti-clipping, allarme di collegamento del cablaggio errato e autoprotezione, protezione da sovraccarico e surriscaldamento
  • Alimentazione AC 85~265 / DC 127-350, compatibilità con alimentatori di tutto il mondo
  • Garanzia gratuita di 3 anni e manutenzione a vita
  • Aggiornamento software gratuito

Funzionalità avanzata

  • Conforme allo standard IEC61850 edizione 1.0 e 2.0
  • Calibrazione del trasduttore
  • Taratura contatori di energia (contatori meccanici ed elettronici)
  • 10 uscite analogiche di basso livello (8 tensioni + 2 correnti) fino a 8 V/20 mA max.

Punti chiave
Vantaggi innovativi del servizio post-vendita "Plug and Play":

  • Struttura semplice, anche i principianti possono eseguire l'installazione in modo indipendente.
  • Costi post-vendita ridotti.
  • Tempi di assistenza post-vendita ridotti.
  • Obiettivo: completare il servizio post-vendita entro 20 giorni lavorativi.

Per la manutenzione post-vendita, è richiesta solo la sostituzione del modulo. Non è necessaria alcuna calibrazione di precisione dopo la sostituzione del modulo. Una volta completato l'assemblaggio, il prodotto può essere utilizzato direttamente.

Divulgazione al pubblico, la struttura interna è visualizzata come mostrato nel diagramma seguente
:

Settile di prova multiuso KF86P con relè universale 6x35A 6x310V IEC61850 0



Specifiche





Sorgente di corrente alternata
Ampiezza e potenza 35UN @424VA max ciascuno;
70A @670VA max ciascuno;
Precisione <0,015%Rd+0,005%Rg Tip.
<0,04%Rd+0,01%Rg Guar.
Allineare Gamma I: 3A
Gamma II:35UN
Gamma automatica
Offset CC <3mA tip./ <10mA garanzia
Risoluzione 1mA
Distorsione <0,025%Tip. / <0,07% Guar.
Risposta di salita/discesa <100noi
Sorgente di corrente continua
Ampiezza e potenza 3×20A @400W massimo
Precisione ±5mA a <1A
±0,2% @ ≥1A
Risposta di salita/discesa <100noi
Sorgente di tensione CA
Ampiezza e potenza 6×310V @105VA max ciascuno
Precisione <0.015%Rd+0.005Rg Tipico.
<0.04%Rd+0.01Rg Guar.
Allineare Gamma I: 30E
Gamma II: 310V
Gamma automatica
Offset CC <10mV tip./ <60mV Guar
Risoluzione 1mV
Distorsione <0,015%Tip. / <0,05% Guar.
Risposta di salita/discesa <100noi
Sorgente di tensione CC
Ampiezza e potenza 6×350V @100Potenza massima
3×700V @150Potenza massima
Precisione ±10 mV a <5 V
±0,2% a ≥5 V
Risposta di salita/discesa <100noi
Frequenza e angolo di fase
Gamma di frequenza DC ~ 1000Hz, transitorio 3000Hz
Precisione della frequenza ±0,5 ppm
Risoluzione di frequenza 0,001 Hz
Intervallo di fase -360°~360°
Precisione di fase <0.02° Tipico / <0.1° Guar. 50/60Hz
Risoluzione di fase 0.001°
Alimentazione CC ausiliaria (simulatore di batteria)
Allineare 8~ 60 VDC (corrente di carico massima 1,16 A) Precisione <2%
60 ~ 120 VDC (corrente di carico massima 0,58 A) Precisione <1%
120
~ 350 VDC (corrente di carico massima 0,2 A) Precisione <0,5%
Energia >69W massimo
Risoluzione 10mV
Protezione Protezione da cortocircuito
Protezione da sovraccarico
Isolamento Isolato da altri terminali
Ingresso binario
Isolamento elettrico 10coppie di elettricamente isolate ciascuna
Impedenza di ingresso 5 kΩ…13 kΩ(Contatto vuoto)
Funzione di input 0 V~300 VDC o contatto pulito
(Binario 1~4ingressoSil potenziale di turnover può essere programmabile)
Frequenza di campionamento 10 kHz
Risoluzione temporale 10noi
Campo di misurazione del tempo infinito
Precisione temporale ±1 ms a <1 s
±0,1% @1s
Tempo di debound 0~25 ms (controllato dal software)
Uscita binaria
Quantità 4 paia
Tipo Transistor ad alta velocità, controllo software programmabile
Capacità di interruzione CA Vmax:250V(Corrente alternata)/ Cinema:0,5A
Capacità di interruzione CC Vmax:250V(corrente continua)/ Cinema:0,5A
Isolamento elettrico Tutte le coppie isolate
TempoSincronizzazioneazione
Sincronizzazione satellitare 1 × Connettore maschio,Utilizzare per l'interfaccia dell'antenna GPS
Supporta GPS e satellite Beidou
Fibra IRIG-B 2 × ST,1 per la trasmissione, 1 per la ricezione
IRIG-B elettrico 1 × terminale Phoenix a 6 pin da 5,08 mm
1 per la trasmissione, 1 per la ricezione
Sincronizzazione del trigger esterno 1 × terminale Phoenix a 4 pin da 5,08 mm
ingresso trigger esterno + uscita trigger esterno
Errore di sincronizzazione <10noi
Interfaccia di comunicazione
Etereo 2 × RJ45,10/100M
WIFI Servizio DHCP WIFI integrato
Porta seriale 1 × RS232
USB 2 × USB2
Peso e dimensioni
Misurare 390mm × 256mm × 140mm
Peso 10 kg
Display LCD da 9,7 pollici, touch screen
Tastiera Tasto numerico + tasto direzionale
Alimentazione elettrica
Tensione nominale 220V/110V (CA)
Tensione ammissibile 85 - 265 V CA; 127 V~350 V (CC)
Frequenza nominale 50 Hz
Frequenza consentita Frequenza
Attuale 10A massimo
Consumo energetico 1200VA massimo
Tipo di connessione Presa CA standard 60320
Ambiente di lavoro
Temperatura di esercizio -10~+55 ℃
Umidità relativa 5~95%,Non condensante
Temperatura di conservazione -20℃ ~ +70℃
Pressione atmosferica

Pressione atmosferica~Pressione atmosferica(altitudine 2000m o inferiore)





Anticipo




(Moduli opzionali)

Funzioni IEC61850:
Valore di campionamento pienamente conforme allo standard IEC61850 e GOOSE; (IEC61850-9-1, IEC61850-9-2/(LE), IEC60044-7/8)
In grado di emettere simultaneamente valori di campionamento e segnali analogici, oppure messaggi GOOSE per abbonati e pubblicazioni e funzione di I/O binaria dei contatti di relè.
È possibile mappare fino a 36 canali di valori di campionamento.
Porta in fibra (tipo LC)
Tipo 100Base-FX (100 Mbit, fibra, full duplex)
Numero di porta 8 paia
Modello di cavo 62,5/125μm (fibra multimodale, arancione)
Lunghezza d'onda 1310nm
Distanza di trasmissione > 1 km
Indicazione di stato SPD Verde (luci): connessione attiva
CollegamentoAcT Giallo (lampeggiante): scambio dati

10Funzione di uscita del segnale dei canali di basso livello:
Uscita del segnale di basso livello
Canali di uscita 10canali, 8 uscite di tensione + 2 uscite di corrente
Tipo di porta di uscita Terminale di Phoenix
Campo di uscita 8x0~8Vrms; 2x0~20mA
Precisione (0,01~0,8 Vrms/0~2mA):<0,05% tip. / <0,1% guar.
(0,8~8 Vrms/2~20mA): <0,02% tip. / <0,05% guar.
Risoluzione 250µV
Armonica (THD%) < 0,05% Tip. / <0,1% Guar.
Gamma di frequenza corrente continua~1,0 kHz, transitorio 3KHz
Precisione della frequenza 0,002%(Frequenza normale)
Risoluzione di frequenza 0,001 Hz
Intervallo di fase 0~359,9°
Precisione di fase Italiano:02°,Frequenza 50/60 Hz
Risoluzione di fase ±0.00

Funzione di calibrazione del trasduttore:
Ingresso di misurazione CC
Tensione di ingresso Allineare 0~±10V cc
Ingresso massimo ±11 V CC
Precisione Precisione <0,05% rg Tip. <0,02% rg Guar.
Impedenza di ingresso 1M ohm
Ingresso corrente Allineare 0~±1mA / 1~±20mA, intervallo automatico
Ingresso massimo 600mA
Precisione Precisione <0,05% rg Tip. <0,02% rg Guar.
Impedenza di ingresso 15 Ohm

Funzione di calibrazione del contatore energetico:
Taratura del contatore di energia
Utilizzo del sensore Contatori meccanici / Contatori elettronici
Uscita del sensore Livello alto:>4,5 V, Livello basso:<0,2 V
Ingresso impulsivo 1 porta di ingresso a impulsi, valido solo livello alto 5 VDC.
Gamma di impulsi Ingresso impulsi 500KHz Max.
Uscita impulsiva 1 Uscita transistor, collettore aperto, 5 VDC/5 mA
