| Marchio: | Kingsine |
| Numero di modello: | KFA310 |
| MOQ: | 1 SET |
| prezzo: | negoziabile |
| Tempo di consegna: | 15 giorni lavorativi |
| Condizioni di pagamento: | T/T, L/C |

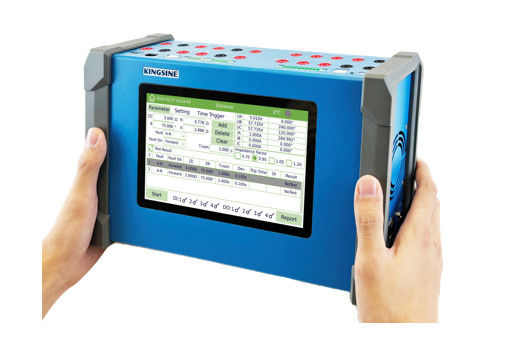

Il rivoluzionario mini tester di relè multifunzionale, ad alta potenza e ad alta precisione
KFA310 è stato progettato con un interno compatto, simile per dimensioni a un iPad, alimentato da batterie. Pesa solo 3,7 kg e offre 4 uscite da 300 V e 3 uscite da 20 A, la sua corrente massima può raggiungere 50 A, la potenza in uscita raggiunge 130 VA.
Si concentra sulla manutenzione e Prove di Dispositivi di Distribuzione e Protezione di Media-Bassa Tensione in Ambienti Non Elettrificati.
Descrizione
1. Il tester di relè più piccolo al mondo con touch screen LED da 7,0 pollici, facile da trasportare in unDimensioni dell'iPad,3,7 kg, alta corrente fino a50A, alta precisione, puòuscita continua con 3x10Acondizioni.
2. Il design estremamente semplice della sua struttura interna garantisce elevata qualità e affidabilità.
3. Innovativo“Collega e usa”La tecnologia consente un servizio post-vendita molto semplice ed efficiente entro 20 giorni lavorativi.
4. Funzioni principali
▪ Test AC/DC, Ramping, Sequenza di stato, Armonica, Distanza, Sovracorrente
▪Test di oscillazione: utilizzato per personalizzare il test di simulazione della forma d'onda di oscillazione sovrapposta.
▪Test di frequenza (df/dt, ROCOF)
▪Alimentazione standard trifase
▪Taratura del contatore di energia
▪Test sincrono a doppio dispositivo(fino a 6 canali di corrente per test differenziali)
▪8 canali uscite a basso livello(0 - 8 Vrms)
5.Uscita ad alta precisione, può essere utilizzata come sorgente standard.
Punti chiave
Vantaggi del servizio post-vendita innovativo "Plug and Play":
▪ Struttura semplice, anche i principianti possono eseguire l'installazione in modo indipendente.
▪ Riduzione dei costi post-vendita.
▪ Tempi di assistenza post-vendita ridotti.
▪ Obiettivo: completare il post-vendita entro 20 giorni lavorativi.
Il mini tester di relè portatile KFA310, che utilizza una tecnologia innovativa, un design modulare e una struttura interna semplice, garantisce un livello superiore di qualità del prodotto e fornisce la garanzia di un impegno di garanzia di tre anni. Inoltre, contribuisce anche al raggiungimento dell'obiettivo di qualità di una durata di servizio del prodotto di 15 anni. Per la manutenzione post-vendita, è richiesta solo la sostituzione del modulo e non è necessaria alcuna calibrazione di precisione dopo la sostituzione del modulo. Una volta completato l'assemblaggio, può essere utilizzato direttamente, ottenendo davvero "Plug and Play".
Divulgazione al pubblico, la struttura interna è visualizzata come mostrato nel seguente diagramma:
Fasi di installazione:
Specifiche
| Uscite di tensione CA | ||
Gamma di uscita e potenza |
4×300 V ca (LN) |
22,5 VA max ciascuno a 300 V |
| 21 VA max ciascuno@200V | ||
| 12,5 VA max ciascuno a 100 V | ||
| 7 VA max ciascuno a 63,5 V | ||
| 6,65 VA max ciascuno a 57,7 V | ||
| 1,1 VA max ciascuno a 10 V | ||
| Precisione | <0,015%Rd+0,005%Rg Tip. <0,02%Rd+0,03%Rg Guar. |
|
| Risoluzione | 0,001 V | |
| Offset CC | <5mV tip. <60mV Guarigione |
|
| Distorsione | <0,05%Tip. / <0,1% Guar. | |
| Risposta di salita/discesa | <100noi | |
| Uscite di tensione CC | ||
| Canali sorgente | 4 | |
| Intervallo di uscita della tensione CC | 0~300 V (LN) | |
| Potenza di uscita in tensione CC | 22,5 W massimo | |
| Precisione della tensione CC | <0,03%Rd+0,01Rg Tip. <0,04%Rd+0,06Rg Guar. |
|
| Risposta di salita/discesa | <100noi | |
| Risoluzione | 1mV | |
| Uscite di corrente alternata | ||
| Canali sorgente | 3 | |
| Intervallo di uscita della corrente CA | 0~10A, LN / (può essere facoltativo come 0~20A) | |
| 0~20A, LL-N / (può essere facoltativo come 0~40A) | ||
| 0~30A, LLL-N / (Può essere facoltativo come 0~50A) | ||
| Potenza di uscita corrente AC (max) | 75VA Max per 10A LN 130VA Max per 20A LN/LLL-N |
|
| Precisione dell'uscita di corrente CA | <0,015%Rd+0,01%Rg Tip. <0,02%Rd+0,03%Rg Guar. |
|
| Offset CC | <1mA tip. <2mA Garanzia |
|
| Distorsione | <0,05%Tip. / <0,1% Guar. | |
| Risposta di salita/discesa | <100noi | |
| Risoluzione | 1mA | |
| Uscite di corrente continua | ||
| Canali sorgente | 1 | |
| Intervallo di uscita della corrente CC | 0~10A, tensione | |
| Potenza di uscita in corrente continua | 138W | |
| Precisione della corrente continua | <0,03%Rd+0,01Rg Tip. <0,04%Rd+0,06Rg Guar. |
|
| Risoluzione | 1mA | |
| Frequenza CA | ||
| segnali sinusoidali di gamma | DC ~ 1000Hz, transitorio 3000Hz | |
| Precisione di output | ±5 ppm | |
| Risoluzione | 0,001 Hz | |
| Fase | ||
| Campo di uscita | -360°~360° | |
| Precisione di uscita 50Hz | ±0,1° Tip. / <0,2° Guar. | |
| Risoluzione | 0,001° | |
| Alimentazione CC ausiliaria | ||
| Campo di uscita | 12~350V | |
| Potenza di uscita | 40W massimo | |
| Precisione | <1% | |
| Input binario e precisione temporale | ||
| Logaritmo di input binario | 4 paia | |
| Modalità di attivazione | Prova/Contatto bagnato | |
| Intervallo di tensione in ingresso | 0 V～300 Vcc | |
| Precisione temporale | < ±1 ms @ 0,001~1 s, < ±0,1% a >1s |
|
| Risoluzione temporale | 36noi | |
| Limite di tempo massimo | infinito | |
| Uscita binaria (eSSR veloce) | ||
| Coppie di output binarie | 4 paia | |
| Simulazione dell'interruttore automatico | Può essere definito come stato Aperto o Chiuso | |
| Capacità di interruzione AC | Vmax: 250 V (CA)/ Imax: 0,5 A | |
| Potere di interruzione DC | Vmax: 250 V (CC)/ Imax: 0,5 A | |
| Tempo di risposta | <100noi | |
| Prestazioni di contatto | Aprire l'uscita del contatto a secco utilizzando un relè optoaccoppiatore, la resistenza di accensione è ≤50Ω e la tensione di tenuta allo spegnimento è ≥DC300V | |
| Sincronizzazione oraria (Precisione oraria) | ||
| GPS/BD | Sì, 5us | |
| IRIG-B | Sì, 5us | |
| Alimentazione elettrica | ||
| Alimentazione nominale | 100~240Vac, monofase | |
| Abilita tensione di ingresso | 85 V～265 V (CA); 127 V ~ 350 V (CC) |
|
| Frequenza di ingresso nominale | Frequenza | |
| Abilita la frequenza di input | Frequenza | |
| Batteria | ||
| Batteria integrata | 97WH | |
| Tempo di carica (0-80%) | 2 ore | |
| Tempo di carica (0-100%) | 4 ore | |
| Porta di interfaccia | ||
| Connettore RJ45 | 1 porta, 10/100M | |
| USB | 1 porta USB3.0 | |
| Wifi | Opzionale | |
| Bluetooth | Opzionale | |
| Controllo operativo | ||
| Touch Screen e controllo host | Sì, LCD da 7,0" | |
| Software di base per PC | Opzionale | |
| Software avanzato per PC | Opzionale | |
| Altre informazioni | ||
| Peso | 3,7 kg | |
| Dimensioni (L x P x A) | Dimensioni: 288x185x95 mm | |
| Uscite di basso livello (opzionale) | |
| Numero di uscite | 8 |
| Campo di regolazione | 0~8Vrms |
| Corrente di uscita massima | Valutazione 2 mA, transitorio 10 mA max. |
| Precisione | (0,01~0,8 Vrms): <0,05% Tip. / <0,1% Guar. (0,8~8 Vrms): <0,02% Tip. / <0,05% Guar. |
| Risoluzione | 250μV |
| Distorsione (THD+N) | < 0,05% Tip. / <0,1% Guar. |
| Interfaccia di connessione | Terminale di Phoenix |
| Calibrazione del contatore di energia (opzionale) | |
| Utilizzo del sensore | Contatori meccanici / Contatori elettronici |
| Uscita del sensore | Livello alto:>4,5 V, Livello basso:<0,2 V |
| Ingresso impulsivo | 1 porta di ingresso a impulsi, valido solo livello alto 5 VDC. |
| Gamma di impulsi | Ingresso impulsi 500KHz Max. |
| Uscita impulsiva | 1 Uscita transistor, collettore aperto, 5 VDC/5 mA |
Opzionale
| Articolo | Standard | Opzionale |
| Uscita corrente | 3×10UN | Passa a 3×20A |
| Wifi | - | Supporto opzionale |
| Bluetooth | - | Supporto opzionale |
| Uscita di basso livello | - | Supporto opzionale |
| Calibrazione del contatore di energia | - | Supporto opzionale |
| Software di base per PC | - | Supporto opzionale |
| Software avanzato per PC | - | Supporto opzionale |
