Nome: | Analizzatore del trasformatore corrente | Corrente: | 15A |
---|---|---|---|
Uscita: | 120V | Risoluzione: | 0,01 min |
Gamma: | 0.1 - 100 Ω | Interfaccia: | Controllo del PC |
Evidenziare: | Analizzatore del trasformatore corrente di KINGSINE,Analizzatore del trasformatore corrente di CT pinta,analizzatore di 15A CT pinta |
Analizzatore facile da operare pinta/di CT,
120V/ 15A, uscita corrente
Operazione a 9,7 pollici del touch screen,
IEC60044-1, IEC60044-6, IEC61869-2, norma ANSI30/45
Alta stabilità per imbussolare prova di CT;

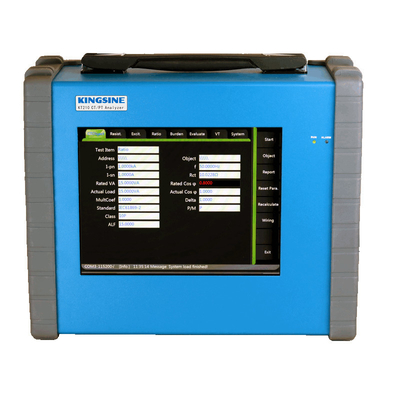

● | Adotti l'esposizione a 9,7 pollici di TFT LCD del touch screen con chiaro e la bella progettazione di interfaccia del software, utente può funzionare facilmente. |
● | L'input corrente di AC/DC per vasta gamma soltanto, soddisfa tutta la norma dell'alimentazione elettrica ha richiesto. |
● | Facile da operare, la misura rapidamente, tutta la prova può essere fatta basata automaticamente sulla stessa linea tipo del collegamento eccetto la misura dell'impedenza di sovraccarico. |
● | Adotti la bassa tensione & il metodo variabile di misura di frequenza, può verificare la tensione fino al trasformatore 30kV poichè la tensione massima dell'uscita soltanto è 120V ed il valore di picco massimo corrente è 15A, alta sicurezza del punto del ginocchio. |
● | Progettazione con il peso leggero di 8kg, adatto portatili a prova in loco del sistema di energia elettrica, a fabbrica fabbricante del trasformatore corrente o a laboratorio da usare. |
● | L'alta accuratezza di misura, accuratezza della resistenza è 0.1%+1mΩ, grado di fase accuracy±0.05, accuratezza variabile è ±0.1% (1-5000), accuratezza variabile è ±0.2% (5000-10000). |
● | Può collaudare il trasformatore corrente secondo IEC60044-1, IEC60044-6, IEC61869-2 e ANSI30/45 ecc. standard. |
● | Funzione completa di misura, può verificare tutto il tipo trasformatore corrente a sovraccarico secondario, a resistenza di ciclo secondaria, a caratteristica di eccitazione, a caratteristica transitoria, a differenza di rapporto, a differenza di angolo ed a polarità. Può anche verificare il coefficiente esatto di limite (ALF), il coefficiente di sicurezza del dispositivo (FS), la costante di tempo secondaria (st), il coefficiente di induzione residua (Kr), il coefficiente di area transitoria (Ktd), la tensione di flessione, corrente, livello, induttanza di saturazione, induttanza dell'insaturazione, curva di errore di 5% 10%, del trasformatore corrente, ciclo di isteresi a trasformatore corrente e valuta il risultato dei test secondo la norma definita. |
● | La prova della pinta come per quella pinta induttiva basata sulla definizione di GB1207-2006 (IEC60044-2), analizzatore di KT210 CT/PT può anche provarle. L'analizzatore di KT210 CT/PT può effettuare la prova variabile di eccitazione di rapporto, di polarità e di avvolgimento secondario della pinta induttiva. |
● | a strumento basato a software per determinare il magnetismo residuo in trasformatori correnti |
● | Analisi del termine di induzione residua prima della messa in funzione del CT per assicurare funzione adeguata |
● | Semplifica l'analisi di guasto di griglia di potere dopo il funzionamento indesiderato dei relé di protezione |
● | Demagnetizza il centro di CT dopo la misura |
● | Pieno accesso a tutte le funzioni del KT210 tramite PC facendo uso dell'interfaccia RJ45 |
● | Ottimizza l'integrazione nei metodi di prova automatizzati in linee di produzione |
● | Esportazione di dati nella parola |
● | Prova e rapporti personalizzabili |
● | Le relazioni sull'esperimento possono essere conservate sull'ospite locale ed essere trasferite ad un PC |
● | I dati ed i protocolli possono essere indicati su un PC via il programma del caricatore del file Word |
● | Determinazione dei dati sconosciuti di CT |
● | Più vecchio CTs può essere classificato e messo in servizio senza contattare il produttore |
● | I parametri determinabili includono: |
Tipo di CT | |
Classe | |
Rapporto | |
Punto del ginocchio | |
Fattore di potenza | |
Carico nominale e di funzionamento | |
Resistenza di avvolgimento secondario |
● | Immunità di rumore eccellente alle perturbazioni dalle linee elettriche stimolate vicino alla misura | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● | Rapporto di CT e misura di fase con considerazione del carico secondario nominale e collegato; Rapporto di CT fino al 10000:1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● | la tensione Ginocchio punti da 1 V fino a 30 chilovolt può essere misurata | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● | Correnti da 1% fino a 400% del valore nominale | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● | Carichi differenti (in pieno, ½, ¼, carico del ⅛) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● | Determinazione di ALF/ALFi e FS/FSi, st ed errore composito per il carico nominale e collegato | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● | Misura d'avvolgimento di resistenza di CT | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● | Curva di eccitazione di CT (insaturo e saturato) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● | Registrazione caratteristica di saturazione | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● | Confronto diretto tra la curva di eccitazione e una curva di riferimento | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● | Fase di CT e controllo di polarità | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● | Misura secondaria di carico | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● | Smagnetizzazione automatica del CT dopo la prova | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● | Piccolo e leggero (<>8 chilogrammi) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● | Breve tempo difficile dovuto prova completamente automatica | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● | Alto livello di sicurezza facendo uso del metodo variabile brevettato di frequenza (massimo 120 V) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● | «Funzione del guesser della targhetta» per CTs con i dati sconosciuti | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● | Interfaccia di controllo del PC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● | QuickTest: Interfaccia di prove manuali | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● | Schermo a colori leggibile alla luce solare luminosa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dati tecnici dell'analizzatore di KT210 CT/PT
|
