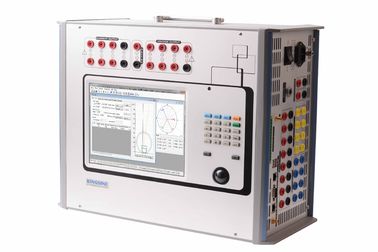

Prova stabilita del relè di protezione della prova universale del relè della fibra KF920

Canali analogici

Corrente:

CA 6X30A@450VA

CA 3X60A@850VA

CA 1X100A@1000VA

CC 6X20A@300W

Tensione:

CA 7X130V L-N@80VA

CA 3X260V L-N@110VA

CA 3X130V L-N@80W, 0,2 classi

Accuratezza:

CA 0.1class, classe di dc 0,2

Distorsioni:

<0>

CC ausiliaria:

0~300V@120W

13 uscite a basso livello

Quantità:

13 canali, connettore di Phoenix

Tensione:

CA 0~8Vrms, CC 0~10V

Corrente:

Valutazione 2mA, massimo del passeggero 10mA.

Potere:

≥0.5VA

Accuratezza:

<0>

<0>

Risoluzione:

250uV

Distorsione (THD %)

<0>

Porte Ethernet della fibra

Modo:

100Base-FX pieno duplex

Quantità:

8 paia

Tipo:

LC

Tipo della fibra:

62.5/125um (fibra ottica multipla, rosso arancio)

Lunghezza d'onda

1310nm

Trasmetta la distanza

>1Km

Indicatore:

Verde di SPD (luce): collegamento valido

Giallo Legge/di collegamento (lampeggiare): Scambio di dati

Angolo di fase & di frequenza

Gamma di frequenza:

DC~1.2khZ

Accuratezza di frequenza

±1ppm

Risoluzione di frequenza:

0.001Hz

Angolo di fase:

-360~+360°

Accuratezza di fase

<0>

Risoluzione di fase:

0.01°

Input binario

Quantità:

8 paia

Tipo:

Bagnato/asciutto, conteggio di impulso, misura

Soglia:

0~600Vdc, software controllato

Tasso del campione:

10KHz

Risoluzione di tempo:

100us

Tempo di Debounce:

0~25ms (software controllato)

Gamma di tempo:

Infinito

Errori di tempo:

± 1ms@0.001~1s

±0.1%@>1s

Isolamento galvanico:

4 isolati con ogni 2 paia

Impedenza dell'input:

600KΩ

Uscite binarie (tipo del relè)

Quantità:

4 paia

Tipo:

Contatti di relè liberi di potenziale, software controllato

CA di capacità della rottura

Vmax: 400Vac/Imax: 8A/Pmax: 2500VA

CC di capacità della rottura

Vmax: 300Vdc/max: 5A/Pmax: 150W

Uscite binarie (semiconduttore di Ciao-velocità)

Quantità:

4 paia

Tipo:

Il semiconduttore, potenziale libera

CC di capacità della rottura

Vmax: 350Vdc, CA (pp) /Imax: 0.5A/Pmax: 150W

Tempo di reazione:

100us

Misura di AC/DC

Gamma di tensione:

0~600V, DC/ACrms, (Rg: 1V, 10V, 60V, 600V)

Accuratezza di tensione:

<0>

Gamma corrente:

0~5Arms (morsetto introdotto)

Accuratezza corrente:

<0>

Gamma di frequenza:

45~65Hz, accuratezza<0>

Accuratezza di fase:

0~360°,<0>

Armonico

2~20times,<0>

Calibratura del trasduttore

Corrente di CC

Gamma:

CC: 0~±mA, 1~±20mA, gamma automatica

Max.input:

600mA

Impedenza dell'input:

15Ω

Accuratezza:

<0>

Tensione di CC

Gamma:

CC: 0~±10V

Max.input:

±11V

Impedenza dell'input:

1MΩ

Accuratezza:

<0>

Calibratura del tester di energia

Uso del sensore:

Metri meccanici/metri elettronici

Sensore prodotto:

Ad alto livello: ≥4.5V, a basso livello: ≤0.2V

Impulso introdotto:

porti 1

Gamma di impulso:

massimo dell'input di impulso 500KHz.

Uscita di impulso:

le uscite di 1 transistor

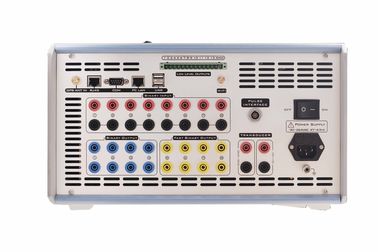

Altri, dimensione & peso

Porta Ethernet:

base-Tx RJ45 di 2x10/100/1000M

USB:

tipo femmina di 2Xusb 2,0 A

Porto del sincronizzatore:

IRIG-B, formica di GPS BNC, IEEE1588

Altri:

RS-232

Dimensione:

358x149x297mm

Peso:

<19kg>

Alimentazione elettrica & ambiente

Tensione in ingresso nominale

220Vac

Input ammissibile

100~264Vac

Frequenza nominale

50/60Hz

Frequenza ammissibile

45~65Hz

Consumo di energia

massimo 2000VA.

Temperatura (funzionare)

0℃~55℃

Temperatura (stoccaggio)

-20℃~70℃

Umidità

5%-95% RH, senza condensazione
