Dettagli:
Termini di pagamento e spedizione:
|
| Garanzia: | 3 anni | Peso: | 10 CHILOGRAMMI |
|---|---|---|---|
| Ampiezza e potenza: | Uscite analogiche 6x35A@425VA max e 6x310V@105VA max | Esposizione: | LCD da 9,7 pollici, touchscreen |
| Tastiera: | Tasto numerico + tasto di direzione | ||
| Evidenziare: | Attrezzatura di prova universale del relè di KF86P,attrezzatura di prova del relè 6x35A,insieme della prova del relè 6x310V |
||
Funzioni di base

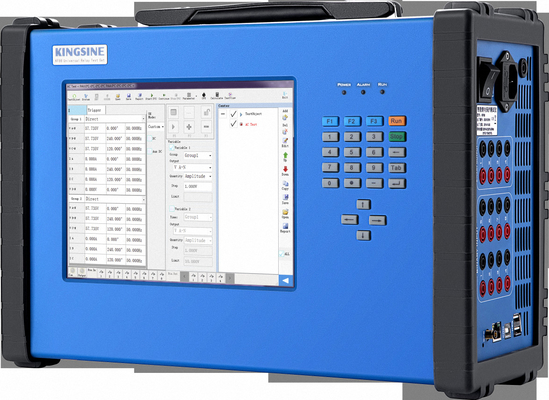

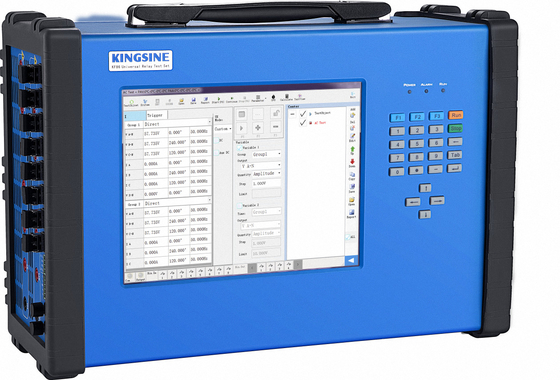

Il KF86P è una prova portatile multiuso, leggera, del campo messa, capace di verificare un'ampia varietà di relé di protezione elettromeccanici, semi conduttori e su microelaboratore, di relè di sovraccarico del motore, di prova IEC61850 e di simili dispositivi di protezione.
●12 uscite dei canali analogici, 6x35A & 6x310V, canali di ogni uscita sono controllo indipendente e simultaneo dei valori di grandezza, di angolo di fase e di frequenza, di capaci di iniettare la CC, sinusoide di CA e fino alle armoniche 60x.
●Il peso leggero, <>10Kg, facile continua il viaggio di volo
●L'unità può essere azionata manualmente via l'accessorio 9,7" schermo attivabile al tatto e tastiera, o essere disposta sotto controllo completo del computer via il software di KRT, corrente su un PC.
●Simulatore variabile della batteria, 24~350Vdc, uscita massima 70Watts. Facilmente potere del rifornimento per la maggior parte dei dispositivi di protezione.
●Completamente funziona il software di KRT per la gestione della prova, i moduli grafici della prova, modello ha organizzato, importazione Rio/di Xrio/esportazione, l'esame di risultato della prova, valutazione automatica di risultato ed il rapporto genera, ecc.
●Appoggio transitorio del gioco a 3KHz

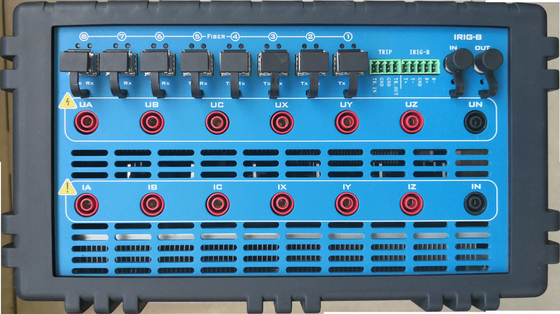

●porto della fibra 8x100/1000Mbit per le simulazioni di IEC61850 SMV e dell'OCA
●GPS insito e IRIG-B hanno sincronizzato la capacità difficile faccia a faccia
●input binario 10, contatti a secco o capacità potenziale dei contatti 0-300V; 4 uscite binarie veloci hanno isolato ciascuno e con <1ms re="">tempo dello sponse.
●il Anti-ritaglio individua, collegamenti sbagliati collega la protezione dell'allarme e di autoprotezione, di sovraccarico e di surriscaldamento
●Alimentazione elettrica di CA 85~265/dc 127-350, compatibilità mondiale dell'alimentazione elettrica della gamma
●garanzia libera di tre anni e manutenzione tutta la vita
●Aggiornamento di software libero
Caratteristica di avanzamento
●IEC61850 edizioni aderita 1,0 & 2,0 standard
●Calibratura del trasduttore
●Calibratura del tester di energia (metri meccanici & elettronici)
●10 uscite analogiche a basso livello (8 tensioni + 2 correnti) fino al massimo 8V/20mA.
La specificazione di IEC61850 aderente ha provato il tester KF86 del relè dell'OCA e del valore
| Fonte corrente di CA | |
| Ampiezza & potere | 6×35A @ 424VAmassimiciascuno; 3×70A @ 670VAmassimiciascuno; |
| Accuratezza | <0> <0> |
| Gamma | Gamma I: 3A Gamma II: 35A Gamma automatica |
| Contrappeso di CC | <3ma Typ=""> |
| Risoluzione | 1mA |
| Distorsione | <0> |
| La risposta discesa/sale a | <100us> |
| Fonte corrente di CC | |
| Ampiezza & potere | 3×20A@ 400Wmassimi |
| Accuratezza | ±5mA @ <1a> ±0.2% @ ≥1A |
| La risposta discesa/sale a | <100us> |
| Fonte di tensione CA | |
| Ampiezza & potere | 6×310V @ 105VAmassimiciascuno |
| Accuratezza | <0>Tipodi 15%Rd+0.005Rg. <0>Guardi 4%Rd+0.01Rg. |
| Gamma | Gamma I: 30 V Gamma II: 310 V Gamma automatica |
| Contrappeso di CC | <10mv Typ=""> |
| Risoluzione | 1mV |
| Distorsione | <0> |
| La risposta discesa/sale a | <100us> |
| Fonte di tensione di CC | |
| Ampiezza & potere | 6×350V@ 100Wmassimi 3×700V@ 150Wmassimi |
| Accuratezza | ±10mV @ <5v> ±0.2% @ ≥5V |
| La risposta discesa/sale a | <100us> |
| Angolo di fase & di frequenza | |
| Gamma di frequenza | CC ~ 1000Hz, passeggero 3000Hz |
| Accuratezza di frequenza | ±0.5ppm |
| Risoluzione di frequenza | 0.001Hz |
| Gamma di fase | -360°~360° |
| Accuratezza di fase | <0>. Tipo 02°. / <0> |
| Risoluzione di fase | 0.001° |
| Rifornimento ausiliario di CC (simulatore della batteria) | |
| Gamma | 8 ~ 60Vdc (Max Load Current 1.16A) Accuracy<2% 60 ~ 120Vdc (Max Load Current 0.58A) Accuracy<1% 120 ~ 350Vdc (Max Load Current 0.2A) Accuracy<0.5% |
| Potere | >69W massimo |
| Risoluzione | 10mV |
| Protezione | Protezione di cortocircuito |
| Protezione di sovraccarico | Sì |
| Isolamento | Isolato dall'altro terminale |

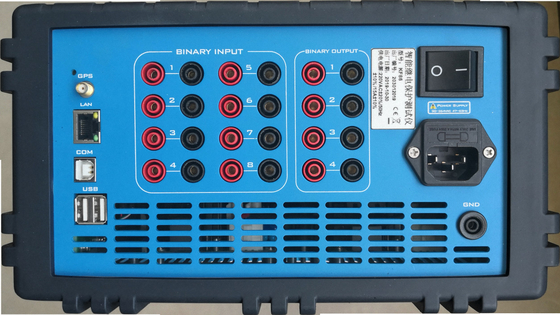

| Input binario | |
| Isolamento elettrico | 10 paia di elettrico isolato ciascuno |
| Impedenza introdotta | 5 kΩ… 13kΩ (contatto vuoto) |
| Caratteristica introdotta | 0 V ~300Vdcocontattoa secco (I 1~4 input binari girano il potenziale possono essere programmabili) |
| Frequenza di campionamento | 10kHz |
| Risoluzione di tempo | 10us |
| Gamma di misura di tempo | infinito |
| Accuratezza di tempo | ±1ms @ <1s> ≥1s di ±0.1% @ |
| Tempo di Debounce | 0~25ms (software ha controllato) |
| Uscita binaria | |
| Quantità | 4 paia |
| Tipo | Transistor di velocità veloce, controllo programmabile del software |
| Capacità della rottura di CA | Vmax: 250V)/Imax (di CA: 0.5A |
| Capacità della rottura di CC | Vmax: 250V)/Imax (di CC: 0.5A |
| Isolamento elettrico | Tutte le paia isolate |
| Sincronizzazione di tempo | |
| Sincronizzazione satellite | 1 × SMA, uso per l'interfaccia dell'antenna di GPS Supporto GPS e satellite di Beidou |
| Fibra IRIG-B | una st di 2 ×, 1 per la trasmissione, 1 per ricevere |
| IRIG-B elettrico | 1 terminale del × 6Pin 5.08mm Phoenix 1 per la trasmissione, 1 per ricevere |
| Sincronizzazione esterna di innesco | 1 terminale del × 4Pin 5.08mm Phoenix input di innesco esterno + uscita esterna di innesco |
| Errore di sincronizzazione | <10us> |
| Interfaccia di comunicazione | |
| Ethernet | 2 × RJ45, 10/100M |
| WIFI | Servizio insito di DHCP di WIFI |
| Porta seriale | 1 × RS232 |
| USB | 2 × USB2 |
| Peso & dimensione | |
| Dimensione | 390mm×256mm×140mm |
| Peso | 10kg |
| Esposizione | 9.7inch LCD, touch screen |
| Tastiera | Chiave di numero + chiave di direzione |
| Alimentazione elettrica | |
| Tensione nominale | 220V/110V (CA) |
| Tensione permissibile | 85 - 265 VCA; 127V~350V (CC) |
| Frequenza nominale | 50Hz |
| Frequenza permissibile | 47-63Hz |
| Corrente | 10A massimo |
| Consumo di energia | 1200VA massimo |
| Tipo di collegamento | Incavo standard 60320 di CA |
| Luogo di lavoro | |
| Temperatura di funzionamento | -10 ℃~+55 |
| Umidità relativa | 5~95%, Non condensazione |
| Temperatura di stoccaggio | -20℃ ~ +70℃ |
| Pressione atmosferica | 80kPa~110 kPa (altitudini 2000m o più basso) |
(Moduli facoltativi)
Funzioni IEC61850:
| ● | Valore di campionamento completamente aderente IEC61850 ed OCA; (IEC61850-9-1, IEC61850-9-2/(LE), IEC60044-7/8) |
| ● | Capace di produrre simultaneamente campionatura valore e dei segnali analogici, o abbonato e di pubblicare funzione binaria del messaggio dell'OCA e dell'ingresso/uscita del contatto di relè. |
| ● | Fino a 36 canali di campionamento del valore possono essere tracciati. |
| Porto della fibra (tipo di LC) | |
| Tipo | 100Base-FX (100Mbit, fibra, piene duplex) |
| Numero di porta | 8 paia |
| Modello del cavo | 62.5/125μm (fibra di Multiplo-modo, arancio) |
| Lunghezza d'onda | 1310nm |
| Distanza di trasmissione | > 1Km |
| Indicazione di stato | Verde di SPD (luci): collegamento attivo LinkAcT giallo (lampeggiando): dello scambio dei dati |
10I canali a basso livello segnalano la funzione d'uscita:
| Uscita di livello di segnale basso | |
| Canali di uscita | 10 canali, 8 uscite di tensione + 2 uscite correnti |
| Tipo di porta dell'uscita | Terminale di Phoenix |
| Gamma dell'uscita | 8x0~8Vrms; 2x0~20mA |
| Accuratezza | (0.01~0.8 Vrms/0~2mA):<0> (0.8~8 Vrms/2~20mA): <0> |
| Risoluzione | 250µV |
| Armonica (THD%) | < 0=""> |
| Gamma di frequenza | CC ~1.0kHz, 3KHz transitorio |
| Accuratezza di frequenza | 0,002%(frequenza normale) |
| Risoluzione di frequenza | 0.001Hz |
| Gamma di fase | 0~359.9° |
| Accuratezza di fase | <0>02°, 50/60Hz |
| Risoluzione di fase | ±0.001° |
Funzione di calibratura del trasduttore:
| Input di misura di CC | ||
| Input di tensione | Gamma | CC 0~±10V |
| Max Input | CC di ±11V | |
| Accuratezza | Accuratezza <0> | |
| Impedenza introdotta | ohm di 1M | |
| Input corrente | Gamma | 0~±1mA/1~±20mA, gamma automatica |
| Max Input | 600mA | |
| Accuratezza | Accuratezza <0> | |
| Impedenza introdotta | 15 ohm | |
Funzione di calibratura del tester di energia:
| Calibratura del tester di energia | |
| Uso del sensore | Metri meccanici/metri elettronici |
| Uscita del sensore | Alta leva: >4.5V, a basso livello:<0> |
| Input di impulso | 1 porta d'ingresso di impulso, alto livello 5Vdc valido soltanto. |
| Gamma di impulso | l'impulso 500KHz ha introdotto il massimo. |
| Uscita di impulso | 1 uscita del transistor, Aperto collettore, 5Vdc/5mA |
Indagine noi per maggiori informazioni.
