| Marchio: | Kingsine |
| MOQ: | 1 set |
| Tempo di consegna: | 15 giorni lavorativi |
| Condizioni di pagamento: | T/T in anticipo, L/C |

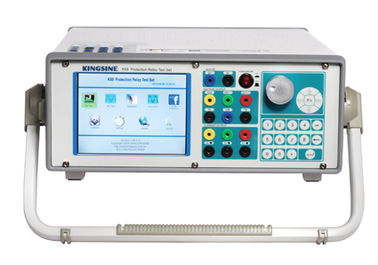

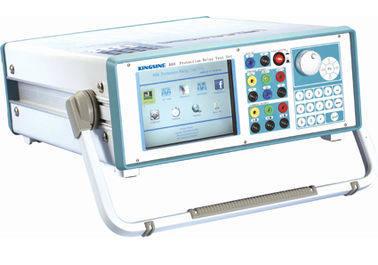

Set di prova di iniezione secondaria del relé di fase 4 / 3 RJ45, VGA K68
6.4 grande schermo LCD
4 coppie di output binario
Capacità: 250V/3A CA/CC
AC a 4 fasi (L-N)
La soluzione più efficace per i test dei relè!
Con tutto in un unico progetto, in grado di testare la maggior parte dei relè manualmente o in automatizzazione!
Caratteristiche del software:
1. in grado di testare la maggior parte dei relè mediante manuale o automatizzazione: relè di tensione, relè di corrente, relè di frequenza, relè di potenza, relè di impedenza, relè armonici, relè di distanza ecc.;
2. Con la funzione di rilevamento auto-alloggiamento-terra, l'interfaccia software può mostrare se l'alloggiamento è ben terra o no, garantendo efficacemente la sicurezza dei test.
Caratteristiche dell' hardware:
1. All-in-one con display LCD da 6,4 pollici;
2. 4 fase AC Voltage Sauce e 3 fase AC corrente salsa può essere uscita insieme, anche la gamma, fase, frequenza può essere impostato indipendentemente;
3. Max voltage AC può raggiungere 300V ogni fase, Offrire indipendente Aux. DC per i dispositivi testati, 0 ~ 300V/0.6A (Poleless e regolabile);
4. Offre diversi tipi di porte per computer: porta USB, porta RJ45, porta video VGA, porte USB / RJ45 convenienti per il trasferimento di dati, porta video VGA può essere collegata al proiettore e facile per lo studio e la formazione;
5Super lunga durata Encoder rotativo + tastiera funzionale.
Dati tecnici di K68
|
Generatori di tensione |
||
|
Impostazione Distanza |
AC a 4 fasi (L-N) |
4 x 0... 130 V |
|
|
AC a due fasi (L-L) |
2 x 0... 260 V |
|
Potenza |
AC a 4 fasi (L-N) |
4 x70VA, a 0...130 V |
|
|
AC a due fasi (L-L) |
2 x 140VA, a 0... 260 V |
|
Accuratezza |
< 0,07% di lettura + 0,03% di gamma garantita a 0-130V < 0,04% di lettura + 0,01% di gamma tipica a 0-130V |
|
|
Risoluzione |
1 mV |
|
|
Generatori di corrente |
||
|
Impostazione Distanza |
AC a 3 fasi (L-N) |
3 x 0... 35 A |
|
|
1 fase AC (3L-N) |
1 x 0... 105 A |
|
Potenza |
AC a 3 fasi (L-N) |
1x 450VA, a 0... 35A |
|
|
1 fase AC (3L-N) |
1 x 1000VA, a 0... 105A |
|
Accuratezza |
< 0,14% di lettura + 0,06% di gamma garantita a 0-35A < 0,05% di lettura + 0,02% di gamma tipica a 0-35A |
|
|
Risoluzione |
1mA |
|
|
Generatori, generale |
||
|
Frequenza |
Distanza |
0... 1000 Hz |
|
|
Precisione / deriva |
errore < 0,001 Hz a 10... 65 Hz, Errore < 0,01 Hz a 65 Hz...450 Hz Errore < 0,02 Hz a 450 Hz...1000 Hz |
|
|
Risoluzione |
0.001Hz |
|
Fase |
Distanza |
- 360°... +360° |
|
|
Precisione / deriva |
Errore < 0,2 ° |
|
|
Risoluzione |
0.1° |
|
Il tempo |
Distanza |
0... 999, 999, 999 |
|
|
Precisione / deriva |
Errore < 1 ms |
|
Generatori a corrente continua |
||
|
Intervalli di tensione |
0... 300V/180VA |
|
|
Intervalli di corrente |
0... 20A/300W |
|
|
Accuratezza |
errore < 0,1% di lettura + 0,1% di gamma garantita a 0...300 V; Errore <0,1% di lettura + intervallo garantito dello 0,1% a 0...20 A;
|
|
|
Risoluzione |
1mA; 1 mV |
|
|
Fornitura di corrente continua aggiuntiva |
||
|
Distanza |
0...300V/0,6A |
|
|
Input binari |
||
|
Numero |
8 coppie |
|
|
Voltaggio compatibile |
10V... 250V DC |
|
|
Output binari |
||
|
Numero |
4 coppie |
|
|
Capacità |
250V/3A (AC/DC) |
|
|
Sincronizzazione |
||
|
Modalità di sincronizzazione |
GPS |
|
|
Armonica |
||
|
Tempi di sovrapposizione armonica |
2... 9 volte |
|
|
Fornitore di alimentazione |
||
|
Tensione nominale di ingresso |
220V±20% VAC, a una fase |
|
|
Potenza |
1000VA |
|
|
Frequenza nominale |
50 ± 10% di Hz |
|
|
Condizioni ambientali |
||
|
Temperatura di funzionamento |
-5 °C... 55 °C |
|
|
Temperatura di conservazione |
-20 °C... 75 °C |
|
|
Intervallo di umidità |
5%... 90%, non condensante |
|
|
Peso |
20 kg |
|
|
Dimensioni |
460(D) × 140 (W) × 360 (H) mm |
|
|
Interfaccia |
RJ45, USB, VGA |
|
Lista dei collaudatori di serie principale:
|
Serie K68 |
K68 |
3x35A, 4x130V, moduli a 5 funzioni, Ethernet, LCD TFT, WinCE |
|
K68i |
3x35A, 4x300V, moduli a 5 funzioni, Ethernet, LCD TFT, WinCE |
Funzioni principali:
|
Articolo 2 |
No, no, no. |
|
Relai di sovraccorrenza |
51/76 |
|
Relai di sovracorrente inverso tempo |
50 |
|
Relai di sottocorrente |
37 |
|
Relai di falle di terra |
50 |
|
Relai di sovra corrente direzionale |
67 |
|
Relai di guasto a terra direzionale |
67N |
|
Relai di sovratensione |
59 |
|
Relai a bassa tensione |
27 |
|
Relai di tensione direzionale |
91 |
|
Relai di potenza direzionale |
32 |
|
Relai a fattore di potenza |
55 |
|
Equipaggiamento di protezione a distanza (fase per fase) |
21 |
|
Dispositivi di chiusura automatica |
79 |
|
Relai di accensione |
94 |
|
Relai di regolazione della tensione |
|
|
Relai di sovraimpedenza, Z> |
|
|
Relai di sottoimpedenza, Z |
|
|
Relai a ritardo temporale |
|
