| Ampiezza corrente di CA: | 6×20A | Potere di tensione CA: | 6×300V |
|---|---|---|---|
| Dimensione: | 390mm×256mm×140mm | Peso: | 10KG |
| Nome: | Insieme della prova del relè | Risoluzione: | 1mA |
| Evidenziare: | KINGSINE KF85,Insieme della prova del relè KF85,Prove del relè di protezione KF85 |
||

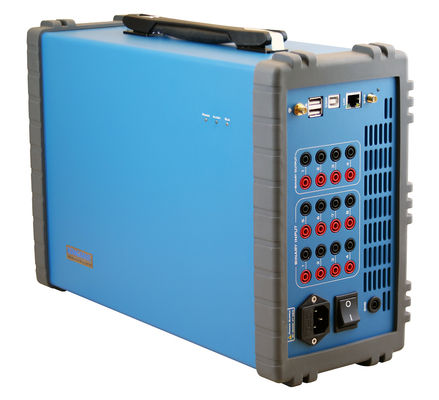

La prova universale del relè di KINGSINE KF85 ha fissato le prove del relè di protezione
Descrizione del supporto IEC61850 del dispositivo della prova del relè di distanza
Lo strumento completo della prova si sviluppa basato sulla sottostazione intelligente che prova, pricipalmente funzione è prove del relè di protezione, valutazione del campionamento, l'analisi dell'archivio di SCD/confronto e servizio di MMS. Adatto a rilevazione ed a prova dell'attrezzatura di IED quale il dispositivo di controllo intelligente del relè di protezione della sottostazione, di misura e, fonda l'unità ed il terminale intelligente. Inoltre possa utilizzato nel controllo del segnale dello strato di controllo della sottostazione.
Caratteristica del supporto sistema IEC61850 della prova del relè di distanza
La prova compatta del relè di 6 fasi messa con alta precisione & la soluzione completa (IEC61850 aderente ha provato il valore e l'OCA), completamente soddisfa tutte le richieste di rilevazione e di ricerca degli errori di IEC61850 IEDs, delle unità di fusione, dei sistemi di controllo della stazione e dei relè di protezione tradizionali.
Specificazione dell'insieme della prova del relè di protezione di distanza
| Fonte corrente di CA | |
| Ampiezza & potere | 6×20A @ 85VA massimo ciascuno; 3×40A@170VAmassimociascuno; |
| Accuratezza | ±1mA @ <0> <0>20A <0>20A |
| Gamma | Gamma I: 3A Gamma II: 20A Gamma automatica |
| Contrappeso di CC | <3ma Typ=""> |
| Risoluzione | 1mA |
| Distorsione | <0> |
| La risposta discesa/sale a | <100us> |
| Fonte corrente di CC | |
| Ampiezza & potere | 6×10A @ 50W massimo |
| Accuratezza | ±5mA @ <1a> ±0.2% @ ≥1A |
| La risposta discesa/sale a | <100us> |
| Fonte di tensione CA | |
| Ampiezza & potere | 6×300V @65VA massimo ciascuno |
| Accuratezza | ±2mV @ <2v> <0>300V <0>300V |
| Gamma | Gamma I: 13V Gamma II: 300V Gamma automatica |
| Contrappeso di CC | <10mv Typ=""> |
| Risoluzione | 1mV |
| Distorsione | <0> |
| La risposta discesa/sale a | <100us> |
Vantaggio del sistema di prova del relè di frequenza
| ● | Con di analogo (6x310V tensione, 6x20A corrente) e dei messaggi di IEC61850 SMV l'uscita simultaneamente. |
| ● | Fornisca 8 paia dei porti ottici di LC, trasmissione della latta e ricevi 36 canali di IEC61850-9-1, i valori del campione di formato della struttura IEC61850-9-2; con la funzione di prova ottica di potere. |
| ● | Fornisca 6 che la st ha prodotto i porti ottici e la st 2 riceve i porti ottici, che possono produrre 6 insiemi dei messaggi provati del valore adeguatamente al formato IEC60044-7/8 (PI3); può ricevere 2 insiemi del formato di PI3 del messaggio del valore provato la specificazione IEC60044-7/8; |
| ● | Può sottoscrivere/pubblicare le informazioni o l'uscita dell'OCA, riceve la commutazione e realizza la prova a circuito chiuso della protezione; |
| ● | Inizi fino a a simulare lo IED attivamente per liberare l'OCA, segnali provati del valore, eliminare il processo risistemato del dispositivo nell'ambito della prova causata tramite l'interruzione di collegamento dopo che la prova è interrotta; |
| ● | L'uscita ottica del porto è provata o l'OCA può essere definita liberamente; le informazioni di blocco di controllo differenti multiple dell'OCA possono essere sottoscritte/pubblicate; |
