Dettagli:
Termini di pagamento e spedizione:
|

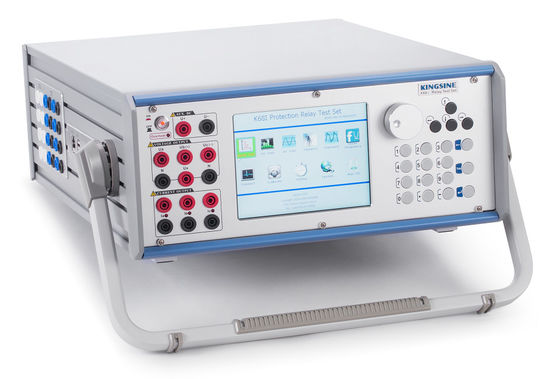

Evidenziare: | KINGSINE K68i,Sistema di prova trifase del relè,Sistema di prova del relè di sovracorrente |
---|
La maggior parte della convenienza provante redditizia e migliore nel tutto del mondo
alti canali di uscita indipendenti di carico 3x35A & 4x300V e di accuratezza
Peso leggero, <20>
6,4" insito esposizione di TFT LCD di vero colore, tastiera e codificatore rotatorio, completamente controllo senza computer portatile
Moduli di avanzamento di prova del software per facoltativo
garanzia 3-Years della riparazione libera e della manutenzione tutta la vita
Aggiornamento di software libero
● | 7 uscite dei canali (4x300V & 3x35A), canali di ogni uscita sono controllo indipendente e simultaneo dei valori di grandezza, di angolo di fase e di frequenza, di capaci di iniettare la CC, sinusoide di CA e fino alle armoniche 20x. |
● | Simulatore variabile della batteria, CC 0-300V, massimo 120Watts. |
● | Impianto prove rapido del relè nel modo di alimentazione manuale |
● | Accendere per incolpare prova (SOTF) |
● | Prova faccia a faccia di sincronizzazione di GPS |
● | Esposizione di vettore online |
● | Creazione rapporto del test automatico |
● | il Anti-ritaglio individua, collegamenti sbagliati collega la protezione dell'allarme e di autoprotezione, di sovraccarico e di surriscaldamento |
● | Prova di CC |
● | Prova di CA |
● | Prova del relè di distanza |
● | Prova armonica |
● | Prova di frequenza |
● | gli input binari di 8 paia |
● | le uscite binarie di 4 paia |
● | Prova differenziale |
● | Prova di sequenza dello stato |
● | Prova caratteristica di tempo |
● | Prova di avanzamento di distanza |
● | Prova del sincronizzatore |
● | Ricorrenza dell'errore (errore si riproduce) |
Oggetti | ANSI® no. |
Relè di protezione di distanza | 21 |
Relè del sincronismo-controllo o di sincronizzazione | 25 |
Relè di Undervoltage | 27 |
Relè direzionali di potere | 32 |
Relè del underpower o di tendenza occulta | 37 |
Relè negativi di sovracorrente di sequenza | 46 |
Sovracorrente/relè a terra dell'errore | 50 |
Sovracorrente inversa di tempo/relè a terra dell'errore | 51 |
Relè di fattore di potenza | 55 |
Relè di sovratensione | 59 |
Relè della bilancia corrente o di tensione | 60 |
Relè direzionali di sovracorrente | 67 |
Relè a terra direzionali dell'errore | 67N |
Relè di sovracorrente di CC | 76 |
relè di misurazione o in disaccordo di protezione di Fase-angolo | 78 |
Dispositivi reclosing automatici | 79 |
Relè di frequenza | 81 |
Relè di protezione di sovraccarico del motore | 86 |
Relè di protezione differenziali | 87 |
Relè direzionali di tensione | 91 |
Relè direzionali di potere e di tensione | 92 |
Relè di scatenamento | 94 |
Relè di regolamento di tensione | |
Relè di Overimpedance, Z> | |
Relè di Underimpedance, Z | |
Relè ad azione ritardata |
Uscite di tensione | ||
Gamma & potere dell'uscita | 4×300 CA di V (L-N) | 120 VA massimi ciascuno |
CC di 3×300 V (L-N) | 120 W massimi ciascuno | |
Accuratezza | ±2 CA disistemi MV<> @ 2V <0>Tipo di 2% Rd+0.05Rg. @ CA 2~300V <0>Guar di 7% Rd+0.03Rg. @ CA 2~300V |
|
CC di ±10mV <5v>@ CC di ±0.5% @ ≥5V |
||
Gamma di tensione | Gamma I: 30V | |
Gamma II: 300V | ||
Gamma automatica | ||
Contrappeso di CC | <>tipodi 10sistemi MV. / <>60 guar disistemi MV | |
Risoluzione | 1mV | |
Distorsione | <0>Tipodi 15%. / <0>05% guar. | |
Uscite correnti | ||
Gamma & potere dell'uscita | un CAdi 3×35A (L-N) | 450 VA massimi ciascuno |
1×105A CA (3L-N) | 1200VAmassimi | |
3×20A CC (L-N) | 300W massimo ciascuno | |
Accuratezza | ±1mA @ <0> <0>Tipo di 15% Rd+0.05Rg. @ CA 0.5A~35A <0>0 guar di7% Rd+0.03Rg. @ CA 0.5A~35A |
|
CC di ±5mA <1a>@ CC di ±0.5% @ ≥1A |
||
Gamma corrente | Gamma I: 3A | |
Gamma II: 35A | ||
Gamma automatica | ||
Contrappeso di CC | <3ma Typ=""> | |
Risoluzione | 1mA | |
Distorsione | <0>Tipodi 25%. / <0>07% guar. | |
Angolo di fase & di frequenza | ||
Gamma di frequenza | CC, 5~1000Hz | |
Accuratezza di frequenza | ±1PPM @ 5~65Hz ±10PPM @ 65~450Hz ±20PPM @ 450~1000Hz |
|
Risoluzione di frequenza | 0,001 hertz | |
Gamma di fase | -360°~360° | |
Accuratezza di fase | <0>untipodi 5°. / <0> | |
Risoluzione di fase | 0.001° | |
Fonte aus. di tensione di CC (simulatore della batteria) | ||
Gamma | 0~300V @ 120Wmassimi | |
Accuratezza | guar 0.5%Rg. | |
Input binario | ||
Quantità | 8pairs | |
Tipo | bagnato/asciutto, fino ad input massimo 300Vdc | |
Risoluzione di tempo | 100us | |
Frequenza di campionamento | 10KHz | |
Tempo di Debounce | 0~25ms (software ha controllato) | |
Gamma di tempo | 999.999s | |
Errori di tempo | ≤1s,±0.1%@>1sdi ±1ms @ | |
Isolamento galvanico | Isolato come 1,2,3,4-8 paia | |
Uscita binaria (tipo del relè) | ||
Quantità | 4pairs | |
Tipo | Contatti di relè liberi potenziali, software controllato | |
CA di capacità della rottura | Vmax: 400Vac/Imax: 4A/Pmax: 1000VA | |
CC di capacità della rottura | Vmax: 300Vdc/Imax: 4A/Pmax: 300W | |
Sincronizzazione | ||
Modo di sincronizzazione | GPS esterno (facoltativo) | |
Alimentazione elettrica & ambiente | ||
Tensione in ingresso nominale | Un CA di 110 V/220/230V, nominato, ±15% | |
Tensione in ingresso ammissibile | 85~264Vac, 125~350VDC, automatico-protettivo | |
Frequenza nominale | 50/60Hz | |
Frequenza ammissibile | 45Hz~65Hz | |
Consumo di energia | VA 1500 massimo | |
Tipo di collegamento | Incavo standard 60320 di CA | |
Temperatura di funzionamento | -10℃~55℃ | |
Temperatura di stoccaggio | -20℃~70℃ | |
Umidità | <95> | |
Altri | ||
Collegamento di PC | RJ45 Ethernet, 10/100M | |
Terminale di messa a terra | incavo della banana di 4mm | |
Peso | 20.5 chilogrammi | |
Dimensioni (W x D x H) | 360×450×140 (millimetri) |
