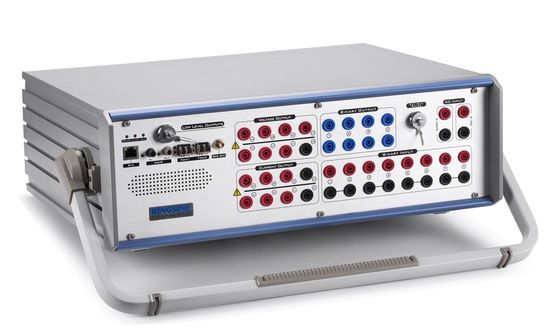

Supporto difficile IEC61850 della prova del relè di protezione del relè differenziale di KINGSINE K3163i
Progettazione tutta compresa, peso < 17="">
Alto potere & accuratezza con le uscite analogiche 6x35A & 4x310V;
Valore di campionamento aderente IEC61850 & OCA;
I modelli in continua espansione della biblioteca della prova;
Funzioni di avanzamento facoltative come il metro di energia e la calibratura ecc. del trasduttore.
● | Applicazioni di prova universali del relè |
● | 10uscite dei canali (6x35A&4x310V), canalidiogniuscitasonocontrolloindipendenteesimultaneodeivaloridigrandezza, diangolodifaseedifrequenza, dicapacidi iniettarelaCC, sinusoidediCAefinoallearmoniche60x. |
● | 13 uscite a basso livello dei canali fino al massimo 8Vac/10Vdc. |
● | porto della fibra 100/1000Mbit per le simulazioni dell'OCA e di SMV |
● | Simulatore variabile della batteria, CC 0-350V, massimo 140Watts. |
● | Appoggio transitorio del gioco a 3KHz |
● | Completamente funzionano i moduli difficili del software di KRT |
● | Moduli e modelli grafici della prova per le prove dei relè vari |
● | Impianto prove rapido del relè nel modo di alimentazione manuale |
● | Prova del colpo/ricerca/controllo, del punto & di clic |
● | Funzione dell'importazione & dell'esportazione di RIO/XRIO |
● | Accendere per incolpare prova (SOTF) |
● | Modello della centrale elettrica per prova dinamica |
● | Esposizione di vettore online |
● | I risultati del test automatico presuppongono |
● | Creazione rapporto del test automatico |
● | Prova faccia a faccia di sincronizzazione insita di IRIG-B e di GPS |
● | il Anti-ritaglio individua, collegamenti sbagliati collega la protezione dell'allarme e di autoprotezione, di sovraccarico e di surriscaldamento |
● | garanzia 3-Years della riparazione libera e della manutenzione tutta la vita |
● | Peso leggero, <18kg> |
● | Aggiornamento di software libero |
● | IEC61850-9-1, IEC61850-9-2, IEC60044-7/8, ecc aderiti |
● | Calibratura del trasduttore (0,02 classi) |
● | Calibratura del tester di energia (metri meccanici & elettronici) |
Oggetti | ANSI® no. |
Relè di IEC61850 IEDs & unità numerici di fusione | |
Relè di protezione di distanza | 21 |
Relè del sincronismo-controllo o di sincronizzazione | 25 |
Relè di Undervoltage | 27 |
Relè direzionali di potere | 32 |
Relè del underpower o di tendenza occulta | 37 |
Relè negativi di sovracorrente di sequenza | 46 |
Sovracorrente/relè a terra dell'errore | 50 |
Sovracorrente inversa di tempo/relè a terra dell'errore | 51 |
Relè di fattore di potenza | 55 |
Relè di sovratensione | 59 |
Relè della bilancia corrente o di tensione | 60 |
Relè direzionali di sovracorrente | 67 |
Relè a terra direzionali dell'errore | 67N |
Relè di sovracorrente di CC | 76 |
relè di misurazione o in disaccordo di protezione di Fase-angolo | 78 |
Dispositivi reclosing automatici | 79 |
Relè di frequenza | 81 |
Relè di protezione di sovraccarico del motore | 86 |
Relè di protezione differenziali | 87 |
Relè direzionali di tensione | 91 |
Relè direzionali di potere e di tensione | 92 |
Relè di scatenamento | 94 |
Relè di regolamento di tensione | |
Relè di Overimpedance, Z> | |
Relè di Underimpedance, Z | |
Relè ad azione ritardata |
Uscite di tensione | ||
Gamma & potere dell'uscita | CA di 4×310 V (L-N) | 124 VA massimi ciascuno |
CC di 3×350 V (L-N) | 140 W massimi ciascuno | |
Accuratezza | ±2 CA disistemi MV<> @ 2V <0>UnCAdi 310V <0>UnCAdi 310V |
|
CC di ±10mV <5v>@ CC di ±0.5% @ ≥5V |
||
Gamma di tensione | Gamma I: 30V | |
Gamma II: 310V | ||
Gamma automatica | ||
Contrappeso di CC | <>tipodi 20sistemi MV. / <1>00 guar disistemi MV | |
Risoluzione | 1mV | |
Distorsione | <0>Tipodi 15%. / <0>05% guar. | |
Uscite correnti | ||
Gamma & potere dell'uscita | 6×35A CA (L-N) | 480 VA massimi ciascuno |
3×70A CA (2L-N) | 850 VA massimi ciascuno | |
1×100A CA (6L-N) | VA 1200 massimo | |
3×20A CC (L-N) | 300W massimo ciascuno | |
Accuratezza | ±1mA @ <0> <0>Tipodi 2%Rd+0.01Rg. @ CA 0.5A~35A <0>Guardi 05%Rd+0.02Rg. @ CA 0.5A~35A |
|
CC di ±5mA <1a>@ CC di ±0.5% @ ≥1A |
||
Gamma corrente | Gamma I: 3A | |
Gamma II: 35A | ||
Gamma automatica | ||
Contrappeso di CC | <3ma Typ=""> | |
Risoluzione | 1mA | |
Distorsione | <0>Tipodi 25%. / <0>07% guar. | |
Uscita a basso livello | ||
Quantità | 13 canali, incavo femminile di combinazione di 16 perni | |
Gamma delle uscite di tensione | CA 0~8V, CC 0~10V | |
Gamma delle uscite correnti | 2mA nominale, passeggero massimo 10mA | |
Potenza di uscita | ≥0.5VA | |
Accuratezza | (0.01~0.8 Vrms):<0> (0.8~8 Vrms): <0> |
|
Risoluzione | 0.25mV | |
Distorsione (THD%) | <0> | |
Gamma di frequenza | 0~3000KHz | |
Contrappeso di CC | <0> | |
Angolo di fase & di frequenza | ||
Gamma di frequenza | DC~1KHz, passeggero 3KHz | |
Accuratezza di frequenza | ±0.5ppm | |
Risoluzione di frequenza | 0,001 hertz | |
Gamma di fase | -360°~360° | |
Accuratezza di fase | <0>untipodi 2°. / <0> | |
Risoluzione di fase | 0.001° | |
Fonte aus. di tensione di CC (simulatore della batteria) | ||
Gamma | 0~350V @ 140W massimo | |
Accuratezza | guar 0.5%Rg. | |
Input binario | ||
Quantità | 8pairs | |
Tipo | bagnato/asciutto, misura | |
Soglia | 10~600Vdc o libero potenziale, programmabile | |
Risoluzione di tempo | 10us | |
Frequenza di campionamento | 10KHz | |
Tempo di Debounce | 0~25ms (software ha controllato) | |
Gamma di tempo | Infinito | |
Errori di tempo | ≤1s,±0.1%@>1sdi ±1ms @ | |
Isolamento galvanico | 4 isolati con ciascuno 2 paia | |
Uscita binaria (tipo del relè) | ||
Quantità | 4pairs | |
Tipo | Contatti di relè liberi potenziali, software controllato | |
CA di capacità della rottura | Vmax: 400Vac/Imax: 8A/Pmax: 2500VA | |
CC di capacità della rottura | Vmax: 300Vdc/Imax: 5A/Pmax: 150W | |
Uscita binaria (tipo a semiconduttore) | ||
Quantità | 4pairs | |
Tipo: | Aperto collettore, tipo femmina di combinazione | |
CC di capacità della rottura | 5~15Vdc/5mA, 10mA massimo Permesso di CA non |
|
Tempo di reazione: | 100us | |
Sincronizzazione | ||
Modo di sincronizzazione | GPS, tipo connettore di SMA dell'antenna IRIG-B (fibra ottica, PI3 di tipo) |
|
Alimentazione elettrica & ambiente | ||
Tensione in ingresso nominale | 100~240Vac | |
Tensione in ingresso ammissibile | 85~260Vac, 125~350VDC | |
Frequenza nominale | 50/60Hz | |
Frequenza ammissibile | 45Hz~65Hz | |
Consumo di energia | VA 1500 massimo | |
Tipo di collegamento | Incavo standard 60320 di CA | |
Temperatura di funzionamento | -10℃~55℃ | |
Temperatura di stoccaggio | -20℃~70℃ | |
Umidità | <95> | |
Altri | ||
Collegamento di PC | RJ45 Ethernet, 10/100M | |
Terminale di messa a terra | incavo della banana di 4mm | |
Peso | 17,5 chilogrammi | |
Dimensioni (W x D x H) |
468×375×164 (millimetro) |
(Moduli facoltativi)
Funzioni IEC61850:
● | Valore di campionamento completamente aderente IEC61850 ed OCA; (IEC61850-9-1, IEC61850-9-2/(LE), IEC60044-7/8) |
● | Capace di produrre simultaneamente campionatura valore e dei segnali analogici, o abbonato e di pubblicare funzione binaria del messaggio dell'OCA e dell'ingresso/uscita del contatto di relè. |
● | Fino a 36 canali di campionamento del valore possono essere tracciati. |
Fibra IEC61850 & porte Ethernet dell'OCA (funzione facoltativa) | |
Porti della fibra | 2 x 100Base-FX pieni duplex, tipo di LC (Facoltativo a 10/100Mbit, al tipo di Ethernet RJ45) |
Tipo della fibra | 62.5/125um (fibra ottica multipla, rosso arancio) |
Lunghezza d'onda | 1310nm |
Trasmetta la distanza | >1Km |
Indicatore | Verde di SPD (leggero): Collegamento valido Collegamento/Legge gialla (lampeggiando): Scambio di dati |
Nota: | L'hardware è pronto, essere attivo |
L'hardware introdotto misura di CC è pronto, essere attivo | ||
Input di tensione | Gamma | CC 0~±10V |
Max Input | CC di ±11V | |
Accuratezza | <0>tipo del rg di 5%. <0> guar del rg di 1%. | |
Impedenza introdotta | ohm di 1M | |
Input corrente | Gamma | 0~±1mA/1~±20mA, gamma automatica |
Max Input | 600mA | |
Accuratezza | <0>tipo del rg di 5%. <0> guar del rg di 1%. | |
Impedenza introdotta | 15 ohm |
L'hardware di calibratura del tester di energia è pronto, essere attivo | |
Uso del sensore | Metri meccanici/metri elettronici |
Uscita del sensore | Alta leva: >4.5V, a basso livello:<0> |
Input di impulso | 1 porta d'ingresso di impulso, alto livello 5Vdc valido soltanto. |
Gamma di impulso | massimo dell'input di impulso 500KHz. |
Uscita di impulso | 1 uscita del transistor, Aperto collettore, 5Vdc/5mA |
Modello | Uscite correnti | Uscite di tensione | Facoltativo |
K3166i | 6×35A @ 450VA massimo 3×70A @ 850VA massimo |
7×310V @ 90VA massimo | ●IEC61850 SV ●OCA IEC61850 ●Metro caloria di energia. ●Trasduttore caloria. |
K3163i | 6×35A @ 450VA massimo 3×70A @ 850VA massimo |
4×310V @ 124VA massimo | |
K3130i | 3×35A @ 450VA massimo | 4×310V @ 124VA massimo |
