| Marchio: | Kingsine |
| Numero di modello: | KF900 |
| MOQ: | 1 set |
| Tempo di consegna: | 15 giorni lavorativi |
| Condizioni di pagamento: | T/T in anticipo, L/C |

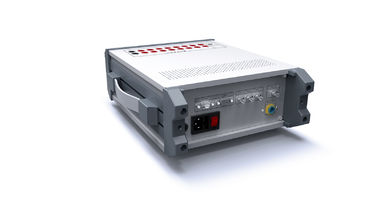

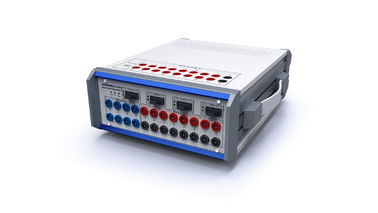

IEC61850-9-1 Sistema di prova di relè ottico digitale / prova transitoria KF900
1.Semplice prova
2.menu di funzionamento, semplice funzionamento
3.norma IEC61850-9-1 / IEC61850-9-2
4. Frequenza nominale: 50 Hz
* Con quattro interfacce Ethernet a fibra e interfaccia FT3 dedicata a 3 vie
* In conformità con IEC61850-9-1 o IEC61850-9-2 formato di telaio e inviare campioni formato di telaio FT3 o pubblicare / iscriversi ai messaggi GOOSE,
*Il valore di campionamento di uscita o GOOSE può essere liberamente definito,
* Dispone di 12 canali di uscita analogica di segnale debole, per ottenere una varietà di sistemi di protezione del relè, di monitoraggio e di controllo, di test della scatola di funzionamento intelligente.
Caratteristiche funzionali
Fornire soluzioni di prova complete per vari dispositivi di protezione dei relè IEC61850 e dispositivi di automazione per tutti gli utilizzatori di energia.
Fornire 4 coppie di interfaccia ottica 100Base-FX, 3 ((FT3)ST uscita ottica, supporto EC61850-9-1, EC61850-9-2, EC6004-7/8(FT3)e Goose test di uscita del messaggio digitale ottico
La processione di input binario analogo convenzionale è compatibile, fornendo 8 coppie di input binario analogo e 4 coppie di output binario
Fornire 1 interfaccia RG-B/PPS, può accedere al segnale orario RG-B o PPS che si sincronizza con l'orologio sincrono GPS.
Parametro tecnico
|
Input binario
|
|
|
- No, no, no, no.
|
8 coppie |
|
Caratteristica di ingresso |
0V ~ 250V (DC) o senza contatto (identificato automaticamente) |
|
frequenza di campionamento |
10 kHz |
|
Risoluzione del tempo |
100 μs |
|
Tempo di misurazione massimo |
1.50×105 s |
|
Errore di tempistica |
± 1 ms (0,001 s ̇ 1 s) ± 0,1% ((1s ≈ 1,50 × 105 s) |
|
Imposta la gamma di tempo di decollo (imposta dal software) |
0ms 25ms |
|
Isolamento elettrico |
Isolamento elettrico ad ingresso di 8 coppie |
|
Parametro di impedenza di soglia (senza contatti) |
5 kΩ... 13 kΩ
|
|
Interfaccia di sincronizzazione (GPS) |
|
|
|
il dispositivo di sincronizzazione satellitare KSGGPS) è facoltativo; Interfaccia di sincronizzazione codice B (RS485) |
|
Output binario |
|
|
- No, no, no, no. |
4 coppie |
|
Tipo |
senza contanti e senza palo, controllato da software |
|
Capacità CA |
Vmax:250V (DC) /Imax:3A |
|
Capacità di corrente continua |
Vmax:250V (DC) /Imax:1A |
|
Fornitore di energia |
|
|
Tensione nominale |
220V ((AC) |
|
Voltaggio consentito |
100V~240V ((AC) |
|
Frequenza nominale |
50 Hz |
|
Frequenza consentita |
40 ~ 60 Hz |
|
Corrente |
1A (massimo) |
|
Interfaccia FT3 |
|
|
Utilizzare lo standard |
IEC 60044-7/8 |
|
Terminale N.O. |
3 coppie |
|
Tipo di interfaccia |
ST |
|
Lunghezza d'onda |
850 nm |
|
Tipo di fibra ottica |
62.5/125μm, multi-modo |
|
Distanza di trasmissione |
1 km |
|
Interfaccia di comunicazione Ethernet |
|
|
Tipo |
10/100 Base-TX ((10/100 Mbit, coppia contorta/auto incrociata) |
|
Porto n. |
1 coppia |
|
Tipo di interfaccia |
RJ45 |
|
Tipo di cavo |
5 coppie coppia tortuosa |
|
Indicazione dello Stato |
LED verde ((luce):connessione efficace LED giallo (flash): comunicazione dati |
|
Interfaccia di comunicazione in fibra ottica |
|
|
Tipo |
100Base-FX ((100Mbit, fibra ottica, full duplex) |
|
Porto n. |
4 coppie |
|
Tipo di interfaccia |
SC |
|
Tipo di cavo |
62.5/125μm ((fibre multimoda arancione) |
|
Lunghezza d'onda |
1300 nm |
|
Distanza di trasmissione |
> 1 km |
|
Indicazione dello Stato |
SPD verde ((luce):connessione efficace Link/AcT giallo ((flicker): comunicazione dei dati |
|
Ambiente operativo |
|
|
Temperatura di funzionamento |
-10°C+50°C |
|
Temperatura di stoccaggio e trasporto |
-20°C+70°C |
|
Umidità |
5~90% umidità relativa, nessuna condensazione
|
