Dettagli:
Termini di pagamento e spedizione:
|
| Numero di porta: | 8 paia | Corrente di CA: | 6×20A |
|---|---|---|---|
| Tensione CA: | 6×300V | Dimensione: | 390mm×256mm×140mm |
| Peso: | 10KG | Temperatura di funzionamento: | -10~+55 ℃ |
| Evidenziare: | Corredo difficile del relè di IEC 61850,Corredo del tester del relè di IEC 61850,Corredo di prova del relè di KINGSINE |
||

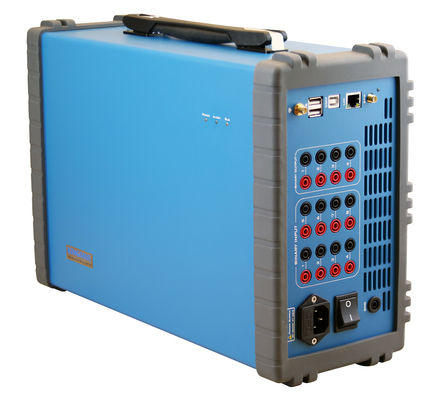

Prova Kit Sv Goose Simulator del relè di IEC 61850 di KINGSINE KF85
Descrizione di prova KF85 del relè di alta precisione
La funzione di prova universale del relè di protezione, con completamente la funzione della prova manuale, sequenziatore dello stato, l'armonica, la prova del recloser, la linea il differenziale, la distanza, la distanza di mutazione, la sovracorrente, il sequenziatore zero, dilagante, la direzione di potere, il tasso differenziale, l'armonica differenziale, la protezione di Overexcitation, prova del dispositivo di emergenza, sincronizza, differenziale della sbarra collettrice, prova di frequenza, prova di Dv/Df, ecc.
Caratteristica del tester KF85 del relè di alta precisione
| ● | Fornisca 8 paia dei porti ottici di LC, trasmissione della latta e ricevi 36 canali di IEC61850-9-1, i valori del campione di formato della struttura IEC61850-9-2; con la funzione di prova ottica di potere. |
| ● | Automaticamente archivi dell'importazione SCL (SCD, ICD, CID, NPI) per realizzare configurazione automatica dei valori e delle informazioni provati dell'OCA e per conservare informazioni di valori del campione e di configurazione dell'OCA come file di configurazione per provare. |
| ● | Può individuare automaticamente i segnali numerici ottici dalla MU, dal dispositivo di protezione e dalla scatola intelligente dell'operazione e realizza la funzione automatica di configurazione del valore e delle informazioni di campionamento dell'OCA; |
| ● | Può simulare gli stati anormali (perdita, misorder, anomalia di qualità, ritrasmissione del messaggio, anomalia di dati, in disaccordo, ecc.); |
| ● | Supporti la rappresentazione grafica dei file di SCD, lo strumento può rappresentazione la relazione di collegamento del dispositivo di IED ed il collegamento terminale virtuale. |
Specificazione del dispositivo KF85 della prova del relè di alta precisione
|
Angolo di fase & di frequenza |
|
|
Gamma di frequenza |
CC ~ 1000Hz, passeggero 3000Hz |
|
Accuratezza di frequenza |
±0.5ppm |
|
Risoluzione di frequenza |
0.001Hz |
|
Gamma di fase |
-360°~360° |
|
Accuratezza di fase |
<0> |
|
Risoluzione di fase |
0.001° |
|
Input binario |
|
|
Isolamento elettrico |
8 paia di elettrico isolato ciascuno |
|
Impedenza introdotta |
5 kΩ… 13kΩ (contatto vuoto) |
|
Caratteristica introdotta |
0 V ~300Vdc o contatto a secco |
|
Frequenza di campionamento |
10kHz |
|
Risoluzione di tempo |
10us |
|
Gamma di misura di tempo |
0~100000s |
|
Accuratezza di tempo |
±1ms @<> 1s |
|
Tempo di Debounce |
0~25ms (software ha controllato) |
|
Uscita binaria |
|
|
Quantità |
4 paia, velocità veloce |
|
Tipo |
Tipo 4.0mm della banana |
|
Capacità della rottura di CA |
Vmax: 250V)/Imax (di CA: 0.5A |
|
Capacità della rottura di CC |
Vmax: 250V)/Imax (di CC: 0.5A |
|
Isolamento elettrico |
Tutte le paia isolate |
Vantaggio del corredo KF85 della prova del relè di alta precisione
Funzioni IEC61850:
| Porto della fibra (tipo di LC) | |
| Tipo | 100Base-FX (100Mbit, fibra, piene duplex) |
| Numero di porta | 8 paia |
| Modello del cavo | 62.5/125μm (fibra di Multiplo-modo, arancio) |
| Lunghezza d'onda | 1310nm |
| Distanza di trasmissione | > 1Km |
| Indicazione di stato | Verde di SPD (luci): collegamento attivo LinkAcT giallo (lampeggiando): dello scambio dei dati |
| Porta seriale della fibra (tipo della st) | |
| Norma | IEC60044-7/8 |
| Numero di porta | 6 per la trasmissione, 2 per ricevono |
| Lunghezza d'onda | 850nm |
FAQ
Q: 1. quanti paese KINGSINE esporta finora?
: I prodotti di marca di KINGSINE con successo sono stati serviti a clienti attraverso più di 70 paesi universalmente, incluso ABB, SIEMENS, SCHNEIDER, GE ecc.
Q: 2. Che cosa è il termine d'esecuzione per la consegna?
: Dipende dalla quantità di ordine e dalla stagione che ordinate. Possiamo spedire solitamente nei 7-15 giorni per la piccola quantità e nei circa 30 giorni per la grande quantità.
Q: 3. Avete di limite di MOQ?
: MOQ è 1 messo. Senta libero prego per contattarci per più dettaglio.
