Dettagli:
Termini di pagamento e spedizione:
|
| Intervallo di tensione: | CA di 7×310 V | Potere di tensione: | 90 VA |
|---|---|---|---|
| Accuratezza di tensione: | <0> | Tensione in ingresso nominale: | Il CA 110V/220/230V, ha nominato |
| Frequenza nominale: | 50/60HZ | Peso: | 19,5 kg |
| Evidenziare: | Corredo di prova del relè IEC61850,corredo di prova del relè 310V,Corredo difficile del relè di 13 canali |
||

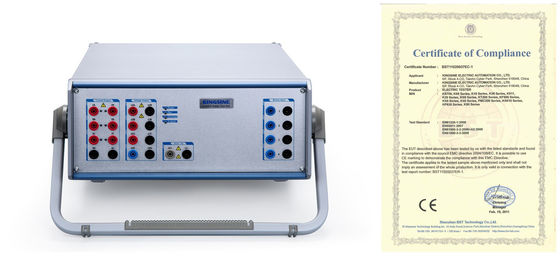

Corredo universale di prova del relè di protezione IEC61850
Descrizione del supporto IEC61850 della prova del relè di protezione
La funzione di prova universale del relè di protezione, con completamente la funzione della prova manuale, sequenziatore dello stato, l'armonica, la prova del recloser, la linea il differenziale, la distanza, la distanza di mutazione, la sovracorrente, il sequenziatore zero, dilagante, la direzione di potere, il tasso differenziale, l'armonica differenziale, la protezione di Overexcitation, prova del dispositivo di emergenza, sincronizza, differenziale della sbarra collettrice, prova di frequenza, prova di Dv/Df, ecc.
Caratteristica del supporto IEC61850 del dispositivo della prova del relè di protezione
| ● | 13 uscite dei canali (6x35A & 7x310V), canali di ogni uscita sono controllo indipendente e simultaneo dei valori di grandezza, di angolo di fase e di frequenza, di capaci di iniettare la CC, sinusoide di CA e fino alle armoniche 60x. |
| ● | Simulatore variabile della batteria, CC 0-350V, massimo 140Watts. |
| ● | Creazione rapporto del test automatico |
| ● | Prova faccia a faccia di sincronizzazione insita di GPS |
| ● | il Anti-ritaglio individua, collegamenti sbagliati collega la protezione dell'allarme e di autoprotezione, di sovraccarico e di surriscaldamento |
| ● | garanzia 3-Years della riparazione libera e della manutenzione tutta la vita |
| ● | Peso leggero, <19> |
| ● | Aggiornamento di software libero |
Specificazione del supporto sistema IEC61850 della prova del relè di protezione
| Uscite di tensione | |||
| Gamma & potere dell'uscita | CA di 7×310 V (L-N) | 90 VA massimi ciascuno | |
| CC di 3×350 V (L-N) | 105 W massimi ciascuno | ||
| Accuratezza | CA 0.2~2V di ±2mV @ <0> <0> | ||
| CC di ±10mV <5v dc=""> @ ±0.5% @ ≥5V | |||
| Gamma di tensione | Gamma I: 30V | ||
| Gamma II: 310V | |||
| Gamma automatica | |||
| Contrappeso di CC | <10mv Typ=""> | ||
| Risoluzione | 1mV | ||
| Distorsione | <0> | ||
| Uscite correnti | |||
| Gamma & potere dell'uscita | 6×35A CA (L-N) | 450 VA massimi ciascuno | |
| 3×70A CA (2L-N) | 850 VA massimi ciascuno | ||
| 1×100A CA (6L-N) | VA 1200 massimo | ||
| 3×20A CC (L-N) | 300W massimo ciascuno | ||
| Accuratezza | ±1mA @ <0> <0> <0> | ||
| CC di ±5mA <1a dc=""> @ ±0.5% @ ≥1A | |||
| Gamma corrente | Gamma I: 3A | ||
| Gamma II: 35A | |||
| Gamma automatica | |||
| Contrappeso di CC | <3ma Typ=""> | ||
| Risoluzione | 1mA | ||
| Distorsione | <0> | ||
| Sincronizzazione | |||
| Modo di sincronizzazione | GPS, tipo connettore di SMA dell'antenna | ||
| Alimentazione elettrica & ambiente | |||
| Tensione in ingresso nominale | Il CA 110V/220/230V, ha nominato | ||
| Tensione in ingresso ammissibile | 85~264Vac, 125~350VDC, automatico-protettivo | ||
| Frequenza nominale | 50/60Hz | ||
| Frequenza ammissibile | 45Hz~65Hz | ||
| Consumo di energia | VA 1500 massimo | ||
| Tipo di collegamento | Incavo standard 60320 di CA | ||
| Temperatura di funzionamento | -10℃~55℃ | ||
| Temperatura di stoccaggio | -20℃~70℃ | ||
| Umidità | <95> | ||
Vantaggio del supporto IEC61850 del banco di prova del relè di protezione
(Moduli facoltativi)
| L'hardware di calibratura del tester di energia è pronto, essere attivo | |
| Uso del sensore | Metri meccanici/metri elettronici |
| Uscita del sensore | Alta leva: >4.5V, a basso livello:<0> |
| Input di impulso | 1 porta d'ingresso di impulso, alto livello 5Vdc valido soltanto. |
| Gamma di impulso | l'impulso 500KHz ha introdotto il massimo. |
| Uscita di impulso | 1 uscita del transistor, Aperto collettore, 5Vdc/5mA |
FAQ
Q: Può il dispositivo verificare la funzione dei relè del sincronismo-controllo o della sincronizzazione?
: Sì.
Q: Come circa la garanzia della riparazione?
: Tutti i nostri prodotti hanno 3 anni garantiscono della riparazione libera e della manutenzione tutta la vita.
Q: Che cosa è i vostri vantaggi tecnici?
: Alta precisione ed insieme della prova del relè di 6 fasi e strumento potenti di incarico; Potere & accuratezza in un singolo PACCHETTO, 6x35A, uscite analogiche 7x310V; I modelli in continua espansione della biblioteca della prova.
