Dettagli:
Termini di pagamento e spedizione:
|
Gamma di tensione: | CA di 7×310 V | Potere di tensione: | 90 VA |
---|---|---|---|
Accuratezza di tensione: | <0> | Consumo di energia: | VA 1500 massimo |
Peso: | 17,5 CHILOGRAMMI | Dimensioni (W x D x H): | 468×375×164 (millimetro) |
Evidenziare: | Tester del relè di protezione di sovracorrente,Tester del relè di K3166i,tester del relè di protezione 240Vac |

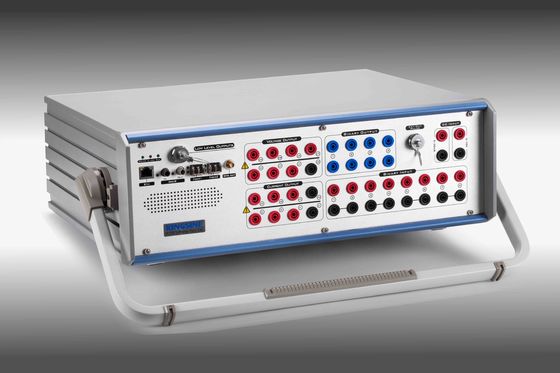

Supporto che prova il tester del relè di protezione di sovracorrente di valore
La descrizione dell'insieme differenziale della prova del relè di protezione si conforma OCA
La funzione di prova universale del relè di protezione, con completamente la funzione della prova manuale, sequenziatore dello stato, l'armonica, la prova del recloser, la linea il differenziale, la distanza, la distanza di mutazione, la sovracorrente, il sequenziatore zero, dilagante, la direzione di potere, il tasso differenziale, l'armonica differenziale, la protezione di Overexcitation, prova del dispositivo di emergenza, sincronizza, differenziale della sbarra collettrice, prova di frequenza, prova di Dv/Df, ecc.
La caratteristica del tester differenziale del relè di protezione si conforma OCA
Il tipo di relè può essere provato:
Oggetti | ANSI® no. |
Relè di IEC61850 IEDs & unità numerici di fusione | |
Relè di protezione di distanza | 21 |
Relè del sincronismo-controllo o di sincronizzazione | 25 |
Relè di Undervoltage | 27 |
Relè direzionali di potere | 32 |
Relè del underpower o di tendenza occulta | 37 |
Relè negativi di sovracorrente di sequenza | 46 |
Sovracorrente/relè a terra dell'errore | 50 |
Sovracorrente inversa di tempo/relè a terra dell'errore | 51 |
Relè di fattore di potenza | 55 |
Relè di sovratensione | 59 |
Relè della bilancia corrente o di tensione | 60 |
Relè direzionali di sovracorrente | 67 |
Relè a terra direzionali dell'errore | 67N |
Relè di sovracorrente di CC | 76 |
relè di misurazione o in disaccordo di protezione di Fase-angolo | 78 |
Dispositivi reclosing automatici | 79 |
Relè di frequenza | 81 |
Relè di protezione di sovraccarico del motore | 86 |
Relè di protezione differenziali | 87 |
Relè direzionali di tensione | 91 |
Relè direzionali di potere e di tensione | 92 |
Relè di scatenamento | 94 |
Relè di regolamento di tensione | |
Relè di Overimpedance, Z> | |
Relè di Underimpedance, Z | |
Relè ad azione ritardata |
Specificazione dell'OCA differenziale di Kit Conform della prova del relè di protezione
Uscita binaria (tipo a semiconduttore) | |
Quantità | 4pairs |
Tipo: | Aperto collettore, tipo femmina di combinazione |
CC di capacità della rottura | 5~15Vdc/5mA, 10mA massimo Permesso di CA non |
Tempo di reazione: | 100us |
Sincronizzazione | |
Modo di sincronizzazione | GPS, tipo connettore di SMA dell'antenna IRIG-B (fibra ottica, PI3 di tipo) |
Alimentazione elettrica & ambiente | |
Tensione in ingresso nominale | 100~240Vac |
Tensione in ingresso ammissibile | 85~260Vac, 125~350VDC |
Frequenza nominale | 50/60Hz |
Frequenza ammissibile | 45Hz~65Hz |
Consumo di energia | VA 1500 massimo |
Tipo di collegamento | Incavo standard 60320 di CA |
Temperatura di funzionamento | -10℃~55℃ |
Temperatura di stoccaggio | -20℃~70℃ |
Umidità | <95> |
Altri | |
Collegamento di PC | RJ45 Ethernet, 10/100M |
Terminale di messa a terra | incavo della banana di 4mm |
Peso | 17,5 chilogrammi |
Dimensioni (W x D x H) | 468×375×164 (millimetro) |
Il vantaggio del sistema di prova differenziale del relè di protezione si conforma OCA
Funzione di calibratura del trasduttore:
L'hardware introdotto misura di CC è pronto, essere attivo | ||
Input di tensione | Gamma | CC 0~±10V |
Max Input | CC di ±11V | |
Accuratezza | <0> | |
Impedenza introdotta | ohm di 1M | |
Input corrente | Gamma | 0~±1mA/1~±20mA, gamma automatica |
Max Input | 600mA | |
Accuratezza | <0> | |
Impedenza introdotta | 15 ohm |
FAQ
Q: Può il dispositivo verificare la funzione dei relè del sincronismo-controllo o della sincronizzazione?
: Sì.
Q: Come circa la garanzia della riparazione?
: Tutti i nostri prodotti hanno 3 anni garantiscono della riparazione libera e della manutenzione tutta la vita.
Q: Che cosa è i vostri vantaggi tecnici?
: Alto potere & accuratezza con le uscite analogiche 6x35A & 7x310V;
Valore di campionamento aderente IEC61850 & OCA;
Funzioni di avanzamento facoltative come il metro di energia e la calibratura del trasduttore.
