Dettagli:
Termini di pagamento e spedizione:
|
Tensione in ingresso nominale: | 110V/220/230V CA, nominato, ±15% | Frequenza nominale: | 50/60Hz |
---|---|---|---|
Temperatura di funzionamento: | -10℃~55℃ | Umidità: | <95> |
Peso: | 20,5 chilogrammi | Dimensioni (W x D x H): | 360×450×140 (millimetro) |
Evidenziare: | Prove del relè di protezione di IEC 61850-9-2,IEC 61850 9 2 K68i,Tester intelligente del relè di IEC 61850-9-2 |

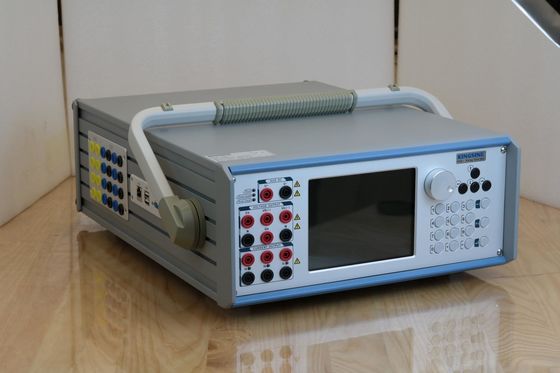

prove intelligenti del relè di protezione 230VAc IEC61850-9-2
Descrizione del corredo corrente secondario della prova dell'iniezione
Il dispositivo della prova del microcomputer della protezione del relè svolge attendibilmente e sicuro un ruolo chiave nelle centrali elettriche di funzionamento dell'elettricità. È il dispositivo difficile utilizzato nel campo professionale della protezione del microcomputer, la protezione del relè, misura di eccitazione, registratore dell'errore.
Caratteristica del dispositivo corrente secondario della prova dell'iniezione
● | 7 uscite dei canali (4x300V & 3x35A), canali di ogni uscita sono controllo indipendente e simultaneo dei valori di grandezza, di angolo di fase e di frequenza, di capaci di iniettare la CC, sinusoide di CA e fino alle armoniche 20x. |
● | Simulatore variabile della batteria, CC 0-300V, massimo 120Watts. |
● | Impianto prove rapido del relè nel modo di alimentazione manuale |
● | Accendere per incolpare prova (SOTF) |
● | Prova faccia a faccia di sincronizzazione di GPS |
● | Esposizione di vettore online |
● | Creazione rapporto del test automatico |
● | il Anti-ritaglio individua, collegamenti sbagliati collega la protezione dell'allarme e di autoprotezione, di sovraccarico e di surriscaldamento |
Specificazione dell'insieme corrente secondario della prova dell'iniezione
Uscite di tensione | ||
Gamma & potere dell'uscita | CA di 4×300 V (L-N) | 120 VA massimi ciascuno |
CC di 3×300 V (L-N) | 120 W massimi ciascuno | |
Accuratezza | ±2mV @ <2v ac=""> <0> <0> | |
CC di ±10mV <5v dc=""> @ ±0.5% @ ≥5V | ||
Gamma di tensione | Gamma I: 30V | |
Gamma II: 300V | ||
Gamma automatica | ||
Contrappeso di CC | <10mv Typ=""> | |
Risoluzione | 1mV | |
Distorsione | <0> | |
Uscite correnti | ||
Gamma & potere dell'uscita | 3×35A CA (L-N) | 450 VA massimi ciascuno |
1×105A CA (3L-N) | VA 1200 massimo | |
3×20A CC (L-N) | 300W massimo ciascuno | |
Accuratezza | ±1mA @ <0> <0> <0> | |
CC di ±5mA <1a dc=""> @ ±0.5% @ ≥1A | ||
Gamma corrente | Gamma I: 3A | |
Gamma II: 35A | ||
Gamma automatica | ||
Contrappeso di CC | <3ma Typ=""> | |
Risoluzione | 1mA | |
Distorsione | <0> | |
Angolo di fase & di frequenza | ||
Gamma di frequenza | CC, 5~1000Hz | |
Accuratezza di frequenza | ±1ppm @ 5~65Hz ±10ppm @ 65~450Hz ±20ppm @ 450~1000Hz |
|
Risoluzione di frequenza | 0,001 hertz | |
Gamma di fase | -360°~360° | |
Accuratezza di fase | <0> | |
Risoluzione di fase | 0.001° |
Vantaggio del sistema di prova del relè di frequenza
Funzioni di avanzamento del software (facoltative per le selezioni):
● | Prova differenziale |
● | Prova di sequenza dello stato |
● | Prova caratteristica di tempo |
● | Prova di avanzamento di distanza |
● | Prova del sincronizzatore |
● | Ricorrenza dell'errore (errore si riproduce) |
FAQ
Q: Può il tester della protezione del relè la prova del relè di distanza di manifestazione?
: Sì.
Q: Che cosa è i vostri vantaggi tecnici?
: I nostri prodotti con progettazione tutta compresa, peso < 17="">
Q: Quanto tempo è il periodo di garanzia?
: garanzia 3-Years della riparazione libera e della manutenzione tutta la vita.
