Dettagli:
Termini di pagamento e spedizione:
|
Capacità della batteria: | 4400mah | Consumo di energia: | ≦6W |
---|---|---|---|
Input di potere: | AC100~240V, 50/60Hz, 0.7A | Output di forza motrice: | DC15V, 1.66A |
Alimentazione elettrica di lavoro: | Lavoro continuo per più di 10 ore | Modello: | 100Base-FX |
Evidenziare: | Prova differenziale del relè IEC61850,Tester del relè di protezione IEC61588,IEC61850 KF932 |

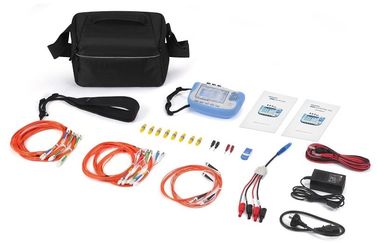

Prove differenziali del relè di protezione di IEC61850 KF932
Descrizione dell'insieme della prova del relè IEC61850
Il dispositivo della prova del microcomputer della protezione del relè svolge attendibilmente e sicuro un ruolo chiave nelle centrali elettriche di funzionamento dell'elettricità. È il dispositivo difficile utilizzato nel campo professionale della protezione del microcomputer, la protezione del relè, misura di eccitazione, registratore dell'errore.
Caratteristica del tester intelligente del relè
● | Il tester del relè di KF932 IEC61850 è sviluppato in base alla sottostazione intelligente ha collegato le norme per analizzare lo SV, l'OCA, IRIG-B ed il messaggio IEEE1588, calcola la grandezza, fase e frequenza di tensione e monitor corrente e ed in tempo reale del terminale virtuale dell'OCA. |
● | Ricezione della prova a circuito chiuso dei dispositivi astuti via il messaggio dell'OCA, dello SV che inviano, la sottoscrizione e la pubblicazione dei messaggi dell'OCA; |
● | La funzione di rilevazione di fase è raggiunta analizzando e calcolando i blocchi di controllo differenti; L'input e l'uscita binari del contatto duro possono essere completati sul ritardo di trasmissione della scatola dell'operazione e sul SOE intelligenti sull'accuratezza della misura; |
● | Analisi di statistiche di eccezione dell'OCA e dello SV e funzione di sincronizzazione per raggiungere l'integrazione del telaio discreto e perso dell'unità e della misura di ritardo assoluto. |
Specificazione dell'insieme della prova del relè di sovracorrente
1 alimentazione elettrica
Alimentazione elettrica | |
Batteria | Batteria al litio di grande capacità |
Adattatore di potere | Input: AC100~240V, 50/60Hz, 0.7A Uscita: DC15V, 1.66A |
Consumo di energia 2
Consumo di energia | |
Consumo di energia | ≦6W |
Alimentazione elettrica di lavoro | Lavoro continuo per più di 10 ore |
Interfaccia della porta di comunicazione 3
Porta di comunicazione ottica di Ethernet | |
Modello | 100Base-FX (rete di fibra ottica piena duplex di 100M) |
Tipo di porta | LC |
Lunghezza d'onda | 1310nm |
Distanza di trasmissione | ≧1km |
Applicazione | Periodi IEC61588 ed altri messaggi di rete |
Interfaccia di comunicazione ottica della porta seriale | |
Numero di porta | 2 pc |
Tipo di porta | St |
Lunghezza d'onda | 62.5/125μmMultimode fibra, Wavelength850nm |
Distanza di trasmissione | ≧1km |
Applicazione | Ricevi/invii IEC60044-7/8 (PI3), ricetrasmettitore del segnale di temporizzazione di IRIG-B |
Vantaggio del sistema di prova del relè di frequenza
No. | Oggetto di analisi | Contenuto di analisi |
Misura ed analisi di SMV | Intercettazione | Intercetta automaticamente i messaggi dello SV da 3 porti ottici e da 1 interfaccia ottica |
Efficace valore | Canale della visualizzazione in tempo reale di ampiezza, di fase e di frequenza | |
Oscillography | Visualizzazione in tempo reale della forma d'onda | |
Componente di sequenza | Visualizzazione in tempo reale la sequenza positiva V1, sequenza negativa V2, sequenza positiva zero V0 di grandezza e fase | |
Potere | Visualizzazione in tempo reale della fase di ABC e del potere, della potenza apparente e del fattore di potenza attivi e reattivi trifasi | |
Vectorgraph | La grandezza e la regola delle fasi della tensione trifase ed il correnti sono visualizzati nella forma di vettore | |
Armonica | Visualizzazione in tempo reale 0 ~ 19 armoniche e mostrare il contenuto armonico sotto forma di istogrammi | |
Parametro del messaggio | Visualizzazione in tempo reale dei parametri correnti del messaggio, del messaggio originale e del messaggio analizzato | |
Anormale messaggio |
Il numero del messaggio anormale | |
Discreto Valore |
Il numero dei messaggi in ciascuno discreto | |
OCA analitica ed analisi | Intercettazione | Messaggi automaticamente d'intercettazione dell'OCA da 3 porti ottici |
Terminale virtuale | La visualizzazione in tempo reale dello stato del terminale virtuale, sostiene varia esposizione. Automaticamente annotazione il periodo risistemato del terminale virtuale. | |
Messaggio | Visualizzazione in tempo reale del valore corrente del messaggio e del valore del messaggio originale. | |
Messaggio anormale | Il numero del messaggio anormale |
FAQ
Q: Può il tester della protezione del relè mostrare la curva dell'impedenza?
: Sì.
Q: Che cosa è i vostri vantaggi tecnici?
: Il tester digitale tenuto in mano del relè più leggero e più potente per prova IEC61850; Applicato al relè di protezione digitale, dispositivo di controllo & di misura, IEC61850 IEDs aderente, unità di fusione e prova e rilevazione del sistema di controllo della sottostazione.
Q: Quanto tempo è il periodo di garanzia?
: garanzia 3-Years della riparazione libera e della manutenzione tutta la vita
