| Tensione nominale: | 220V/110V (CA) | Tensione permissibile: | 85 - 265 VCA; 127V~350V (CC) |
|---|---|---|---|
| Frequenza nominale: | 50Hz | Frequenza permissibile: | 47-63HZ |
| Corrente: | 10A massimo | Consumo di energia: | 1200VA massimo |
| Evidenziare: | Tester del relè di protezione di IEC 61850,tester del relè di protezione 220V,IEC 61850 KF86 |
||

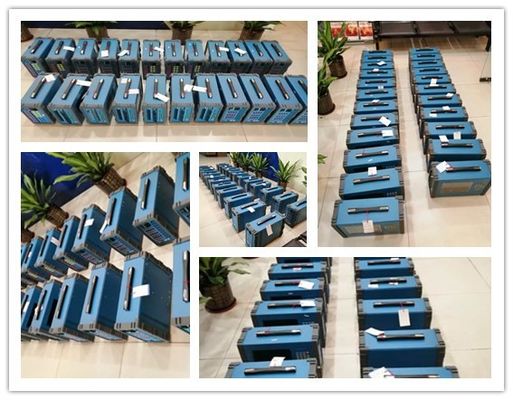

tester aderito del relè di protezione IEC61850
Descrizione di sincronizzare prove del relè
Il dispositivo della prova del microcomputer della protezione del relè svolge attendibilmente e sicuro un ruolo chiave nelle centrali elettriche di funzionamento dell'elettricità. È il dispositivo difficile utilizzato nel campo professionale della protezione del microcomputer, la protezione del relè, misura di eccitazione, registratore dell'errore.
Caratteristica del tester intelligente del relè
| ● | Con di analogo (6x130V tensione, 6x20A corrente) e dei messaggi di IEC61850 SMV l'uscita simultaneamente; |
| ● | Computer industriale dual core incorporato del CPU, azionamento solido di grande capacità incorporato dello SSD; il sistema operativo ha incastonato Windows 7; schermo LCD a 9,7 pollici di vero colore, 1024×768 risoluzione, operazione del touch screen. Può lavorare offline o online; |
| ● | Fornisca 8 paia dei porti ottici di LC, trasmissione della latta e ricevi 36 canali di IEC61850-9-1, i valori del campione di formato della struttura IEC61850-9-2; con la funzione di prova ottica di potere; |
| ● | Fornisca 6 che la st ha prodotto i porti ottici e la st 2 riceve i porti ottici, che possono produrre 6 insiemi dei messaggi provati del valore adeguatamente al formato IEC60044-7/8 (PI3); può ricevere 2 insiemi del formato di PI3 del messaggio del valore provato la specificazione IEC60044-7/8; |
| ● | Può sottoscrivere/pubblicare le informazioni o l'uscita dell'OCA, riceve la commutazione e realizza la prova a circuito chiuso della protezione; |
Specificazione dell'insieme della prova del relè di sovracorrente
| Fonte corrente di CA | |
| Ampiezza & potere | 6×20A @ 90VA massimo ciascuno; 3×40A @ 180VA massimo ciascuno; |
| Accuratezza | ±1mA @ <0> <0> <0> |
| Gamma | Gamma I: 2A Gamma II: 20A Gamma automatica |
| Contrappeso di CC | <3ma Typ=""> |
| Risoluzione | 1mA |
| Distorsione | <0> |
| La risposta discesa/sale a | <100us> |
| Fonte corrente di CC | |
| Ampiezza & potere | 6×10A @ 50W massimo |
| Accuratezza | ±5mA @ <1a> ±0.2% @ ≥1A |
| La risposta discesa/sale a | <100us> |
| Fonte di tensione CA | |
| Ampiezza & potere | 6×130V @ 65VA massimo ciascuno |
| Accuratezza | ±2mV @ <2v> <0> <0> |
| Gamma | Gamma I: 13V Gamma II: 130V Gamma automatica |
| Contrappeso di CC | <10mv Typ=""> |
| Risoluzione | 1mV |
| Distorsione | <0> |
| La risposta discesa/sale a | <100us> |
| Fonte di tensione di CC | |
| Ampiezza & potere | 6×150V @ 75W massimo 1×300V @ 150W massimo |
| Accuratezza | ±10mV @ <5v> ±0.2% @ ≥5V |
| La risposta discesa/sale a | <100us> |
| Angolo di fase & di frequenza | |
| Gamma di frequenza | CC ~ 1000Hz, passeggero 3000Hz |
| Accuratezza di frequenza | ±0.5ppm |
| Risoluzione di frequenza | 0.001Hz |
| Gamma di fase | -360°~360° |
| Accuratezza di fase | <0> |
| Risoluzione di fase |
0.001° |
Vantaggio del sistema di prova del relè di frequenza
Moduli facoltativi: Funzioni IEC61850:
| ● | Valore di campionamento completamente aderente IEC61850 ed OCA; (IEC61850-9-1, IEC61850-9-2/(LE), IEC60044-7/8) |
| ● | Capace di produrre simultaneamente campionatura valore e dei segnali analogici, o abbonato e di pubblicare funzione binaria del messaggio dell'OCA e dell'ingresso/uscita del contatto di relè. |
| ● | Fino a 36 canali di campionamento del valore possono essere tracciati. |
FAQ
Q: Può il tester della protezione del relè mostrare la curva dell'impedenza?
: Sì.
Q: Che cosa è i vostri vantaggi tecnici?
: 10kg, molto piccola dimensione (390mm*256mm*140mm) facile continuano il volo journey.6x20A, canali di uscita analogica 6x130V.
Q: Quanto tempo è il periodo di garanzia?
: garanzia 3-Years della riparazione libera e della manutenzione tutta la vita
