| Marchio: | KINGSINE |
| Numero di modello: | KF86 |
| MOQ: | 1 set |
| prezzo: | negoziabile |
| Tempo di consegna: | 15 giorni lavorativi |
| Condizioni di pagamento: | T/T in anticipo, L/C |
Un corredo 10kg, completamente soddisfa tutte le richieste di rilevazione e di ricerca degli errori di IEC61850 IEDs, delle unità di fusione, dei sistemi di controllo della stazione e dei relè di protezione tradizionali.
Panoramica:
8 porti ottici valore di campionamento aderente IEC61850 ed OCA;
uscita corrente dei canali analogici di tensione 6x130V e di alta precisione 6x20A;
GPS insito, funzione di sincronizzazione di sostegno IRIG-B;
Il touch screen a 9,7 pollici, può essere azionato fuori linea o con il computer portatile;
Specifiche
| Fonte corrente di CA | |
| Ampiezza & potere |
6×20A @ 90VA massimo ciascuno; 3×40A @ 180VA massimo ciascuno; |
| Accuratezza | ±1mA @ <0> <0> <0> |
| Gamma |
Gamma I: 2A Gamma II: 20A Gamma automatica |
| Contrappeso di CC | <3ma Typ=""> |
| Risoluzione | 1mA |
| Distorsione | <0> |
| La risposta discesa/sale a | <100us> |
| Fonte corrente di CC | |
| Ampiezza & potere | 6×10A @ 50W massimo |
| Accuratezza | ±5mA @ <1a> ±0.2% @ ≥1A |
| La risposta discesa/sale a | <100us> |
| Fonte di tensione CA | |
| Ampiezza & potere | 6×130V @ 65VA massimo ciascuno |
| Accuratezza | ±2mV @ <2v> <0> <0> |
| Gamma |
Gamma I: 13V Gamma II: 130V Gamma automatica |
| Contrappeso di CC | <10mv Typ=""> |
| Risoluzione | 1mV |
| Distorsione | <0> |
| La risposta discesa/sale a | <100us> |
| Fonte di tensione di CC | |
| Ampiezza & potere |
6×150V @ 75W massimo 1×300V @ 150W massimo |
| Accuratezza | ±10mV @ <5v> ±0.2% @ ≥5V |
| La risposta discesa/sale a | <100us> |
| Angolo di fase & di frequenza | |
| Gamma di frequenza | CC ~ 1000Hz, passeggero 3000Hz |
| Accuratezza di frequenza | ±0.5ppm |
| Risoluzione di frequenza | 0.001Hz |
| Gamma di fase | -360°~360° |
| Accuratezza di fase | <0> |
| Risoluzione di fase | 0.001° |

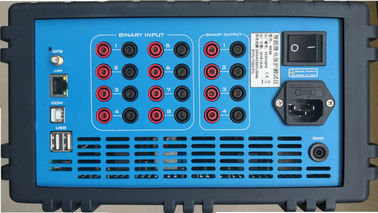

| Input binario | |
| Isolamento elettrico | 8 paia di elettrico isolato ciascuno |
| Impedenza introdotta | 5 kΩ… 13kΩ (contatto vuoto) |
| Caratteristica introdotta |
0 V~300Vdc o contatto a secco (L'input binario girare il potenziale può essere programmabile) |
| Frequenza di campionamento | 10kHz |
| Risoluzione di tempo | 10us |
| Gamma di misura di tempo | 0~105s |
| Accuratezza di tempo |
±1ms @ <1s> ±0.1% @ ≥1s |
| Tempo di Debounce | 0~25ms (software ha controllato) |
| Uscita binaria | |
| Quantità | 4 paia, velocità veloce |
| Tipo | Tipo 4.0mm della banana |
| Capacità della rottura di CA | Vmax: 250V)/Imax (di CA: 0.5A |
| Capacità della rottura di CC | Vmax: 250V)/Imax (di CC: 0.5A |
| Isolamento elettrico | Tutte le paia isolate |
| Sincronizzi il porto | |
| Sincronizzazione satellite |
1 × SMA, uso per l'interfaccia dell'antenna di GPS Supporto GPS e satellite di Beidou |
| Fibra IRIG-B | una st di 2 ×, 1 per la trasmissione, 1 per ricevere |
| IRIG-B elettrico |
1 terminale del × 6Pin 5.08mm Phoenix 1 per la trasmissione, 1 per ricevere |
| Sincronizzazione esterna di innesco |
1 terminale del × 4Pin 5.08mm Phoenix input di innesco esterno + uscita esterna di innesco |
| Interfaccia di comunicazione | |
| Ethernet | 1 × RJ45, 10/100M |
| Porta seriale | 1 × RS232 |
| USB | 2 × USB2 |
| Peso & dimensione | |
| Dimensione | 390mm×256mm×140mm |
| Peso | 10kg |
| Esposizione | 9.7inch LCD, touch screen |
| Tastiera | Chiave di numero + chiave di direzione |
| Alimentazione elettrica | |
| Tensione nominale | 220V/110V (CA) |
| Tensione permissibile | 85V~265V (CA); 127V~350V (CC) |
| Frequenza nominale | 50Hz |
| Frequenza permissibile | 47~63Hz |
| Corrente | 10A massimo |
| Consumo di energia | 1200VA massimo |
| Tipo di collegamento | Incavo standard 60320 di CA |
| Luogo di lavoro | |
| Temperatura di funzionamento | -10~+55 ℃ |
| Umidità relativa | 5~95%, Non condensazione |
| Temperatura di stoccaggio | -20℃ ~ +70℃ |
| Pressione atmosferica | 80kPa~110 kPa (altitudini 2000m o più basso) |
