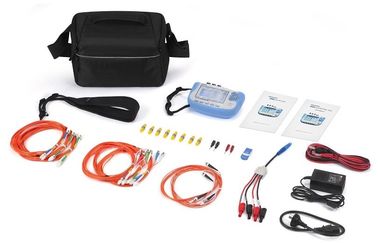

Registra i messaggi SMV e i messaggi GOOSE da ciascuna porta ottica.

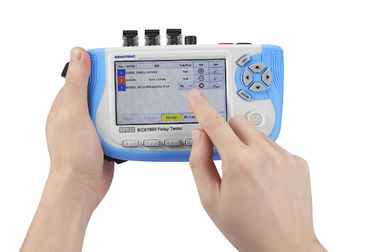

Nell'interfaccia principale, premere il tasto "Record Wave" per inserire la pagina di rilevamento del modulo di registrazione, la pagina di rilevamento vicino all'elenco mostra il blocco di controllo SV e GOOSE,fare clic su "F1 refresh" per rilevare l'ora corrente di accesso al messaggio SV e GOOSE.

Dopo che il messaggio di rilevamento è finito, fare clic sull'iconaquando l'icona della colonna selezionata è, indica che il blocco di controllo corrispondente è stato selezionato.E 2 serie di SV e 4 gruppi di blocchi di controllo GOOSE possono essere selezionati al massimo.

Fare clic su "F2 start recording" per iniziare la registrazione, fare clic su "F3 stop" per interrompere la registrazione (se non si interrompe manualmente la registrazione, il messaggio registra 60M automaticamente smettere di registrare).

Fare clic su "F5 Salva" per visualizzare la lista di selezione dei nomi dei file del messaggio, spostare il cursore su qualsiasi nome del file, premere il tasto "ENTER",poi il messaggio registrato al nome del file salvato sulla scheda TF nel pacp file Folder.

Fare clic su "F4 Waveform Analysis", premere i tasti freccia verso l'alto e verso il basso per spostare il cursore alla riga di indirizzo MAC, premere il tasto "ENTER" per selezionare il blocco di controllo da analizzare,e quindi fare clic su "F1 OK" per entrare nella pagina di analisi delle forme d'onda.

Clicca sull'icona "T1" (lo sfondo T1 mostrerà il rosso), quindi sul grafico delle onde luminose del dito per controllare la posizione del cursore rosso 1;

Fare clic sull'icona "T2" (lo sfondo T2 sarà in verde), quindi sul grafico delle onde luminose del dito per controllare la posizione del cursore verde 2;

Dopo aver posizionato "Cursor 1" e "Cursor 2" e aver fatto clic su "Zoom in", espandere la forma d'onda tra "Cursor 1" e "Cursor 2".

Clicca su "tutti", poi mostra la forma d'onda completa, puoi vedere la forma d'onda sopra.

L'angolo in alto a destra dello schermo "T1""T2" e "dT" rappresentano il numero del messaggio nella posizione in cui si trova il cursore T1,il numero di messaggio del cursore T2 e il numero di cornici di messaggio tra il cursore T1 e T2, rispettivamente.

Quando si fa clic e selezionare "Movere cursore" o "flip", quindi premere la direzione dei tasti sinistro e destro per controllare il movimento del cursore o girare

Clicca su "F3 Waveform / Message" per passare alla pagina di visualizzazione del messaggio originale.F2 o i tasti su e giù per spostare. Ogni volta che si inserisce la "pagina di visualizzazione del messaggio originale", il numero del messaggio non è fisso, a seconda del numero di serie del cursore 1 o del cursore 2,come la posizione del cursore 1 nel numero di sequenza 100, fare clic sulla "F3 waveform / Quando il pacchetto entra nella pagina di visualizzazione del messaggio originale, il pacchetto originale è il pacchetto numero 100.

Fare clic su "Analisi / spostamento F4" per visualizzare le statistiche di eccezione SV o GOOSE.

Registra il numero totale di fotogrammi, il numero di fotogrammi persi, il numero di orologi, la lunghezza del messaggio e la dispersione.

Registrare il numero totale di fotogrammi per il blocco di controllo GOOSE, il numero di fotogrammi StNum, il numero di fotogrammi StNum perduti, il numero di ripetizioni di SqNum, il numero di fotogrammi SqNum perduti,e il numero di ripetizioni di SqNum
