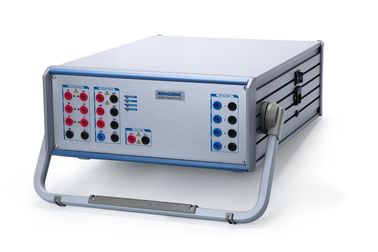

Fare clic su "GOOSE" nell'interfaccia principale per accedere alla pagina di rilevamento dei messaggi GOOSE.

I messaggi GOOSE possono essere accessibili da una qualsiasi delle tre porte ottiche e fare clic su "F1: Aggiorna" per rilevare i messaggi GOOSE attualmente connessi.

Numero di serie: indicare il blocco di controllo GOOSE per numero di serie;

Porta: per determinare se il blocco di controllo GOOOSE corrente ha accesso dalla porta ottica 1, dalla porta ottica 2 o dalla porta ottica 3, visualizzare il numero di porta corrispondente;

Nome IED: il messaggio GOOSE ricevuto corrisponde automaticamente al file SCD. Se la corrispondenza è riuscita, viene visualizzato il nome IED corrispondente. Se non corrisponde, il display mostrerà "/". Quando si fa clic su"F2:Display Switch" e "IED Name" Visualizza l'indirizzo MAC di destinazione del messaggio GOOSE;

APPID: visualizzare l'APPID del blocco di controllo GOOSE;

Risultati di ispezione: quando il messaggio GOOSE ricevuto corrisponde al file SCD e mostra il nome dell'IED, fare clic su "F3: Controllo della coerenza" per verificare se il parametro del messaggio GOOSE corrisponde al file SCD.Se è coerente, controllare la barra dei risultatiIn caso contrario, controllare la barra dei risultati. Cliccaoper visualizzare la lista di controllo della coerenza, come illustrato nella figura 5.4-1.

Figura 5.4-1 Risultato di corrispondenza dei messaggi

Trasmissione seriale dei dati: serie in modalità di collegamento in fibra ottica, non influisce sul flusso dei dati in fibra, ma anche sull'accesso alle normali analisi dei dati, la funzione dello strumento può essere utilizzata normalmente.

premere "F4: string to close (optical network port) " per aprire la funzione di inoltro seriale dei dati della porta ottica,porta ottica 1 o porta ottica 2 ricevuta dati dalla porta ottica 2 o dalla porta ottica 1 in avanti l'una all'altra.

Clicca su"F5: stringa nella chiusa (porta seriale ottica)", aprire la funzione di inoltro di dati seriali dati seriali, RX ha ricevuto dati dalla porta TX allo stesso tempo

Nella pagina "Detezione GOOSE", fare clic sul blocco di controllo GOOSE o sui tasti freccia "su" e "giù" per selezionare il blocco di controllo GOOSE (il colore di sfondo del blocco di controllo GOOSE selezionato è giallo),fare clic sul tasto "ENTER" per inserire il controllo GOOSE selezionato Bloccare la pagina di prova del terminale virtuale.

La funzione di prova "terminal virtuale" comprende l'elenco dei terminali virtuali GOOSE, il grafico di indicazione dello stato dei terminali virtuali GOOSE, il grafico di percorrenza dei terminali virtuali GOOSE,e la tabella di registrazione del tempo di cambio del terminale virtuale GOOSE, e fare clic su "F1: list""F2: status indication" F3 : Attraversare il grafico "" F4: Flip time "Si possono passare le quattro pagine di funzione del test del terminale virtuale.

Lista dei terminali virtuali GOOSE: "lista dei terminali virtuali GOOSE" visualizzazione in tempo reale del tipo e del valore dello stato del canale del terminale virtuale GOOSE, se lo stato del canale del terminale virtuale cambia,i dati sul valore di stato si aggiornano immediatamente, e salta automaticamente alla pagina dei dati variabili, mentre cambia il valore di sfondo dei dati in rosso.Visualizzazione in tempo reale del numero di stato StNum del messaggio GOOSE per fotogramma e del numero di serie SqNum al fine di osservare il cambiamento dei dati del terminale virtuale GOOSE.

Grafico di indicazione dello stato del terminale virtuale GOOSE: "Grafico di indicazione dello stato del terminale virtuale GOOSE" in ciascuna mappa di griglia corrisponde a un terminale virtuale,quando il singolo punto di dati è "1" o il doppio punto di dati è "10"Quando si fa clic sul grafico di griglia, il nome del canale, il tipo e il valore di stato corrente per il corrispondente terminale virtuale vengono visualizzati nella parte inferiore della pagina.

Diagramma di percorrenza del terminale virtuale GOOSE:"Diagramma di percorrenza del terminale virtuale GOOSE" per visualizzare la modalità di visualizzazione in tempo reale del terminale virtuale GOOSE entro 90 secondi dalla situazione di transizione dello stato dei dati,quando il punto singolo dei dati è "1" o i dati a doppio punto sono "10" Le linee nella vista vengono visualizzate come barre quadrate.

GOOSE Cambiamento del terminale virtuale Tabella di registrazione del tempo di inversione:"Tabella di registrazione del tempo di rollover del cambiamento di terminale virtuale GOOSE" registra il momento del cambiamento di terminale virtuale,registrare la differenza di tempo tra l'ultimo tempo di modifica e registrare lo stato del canale di modifica (ad esempio registra lo stato del canale da Falso → Vero)
