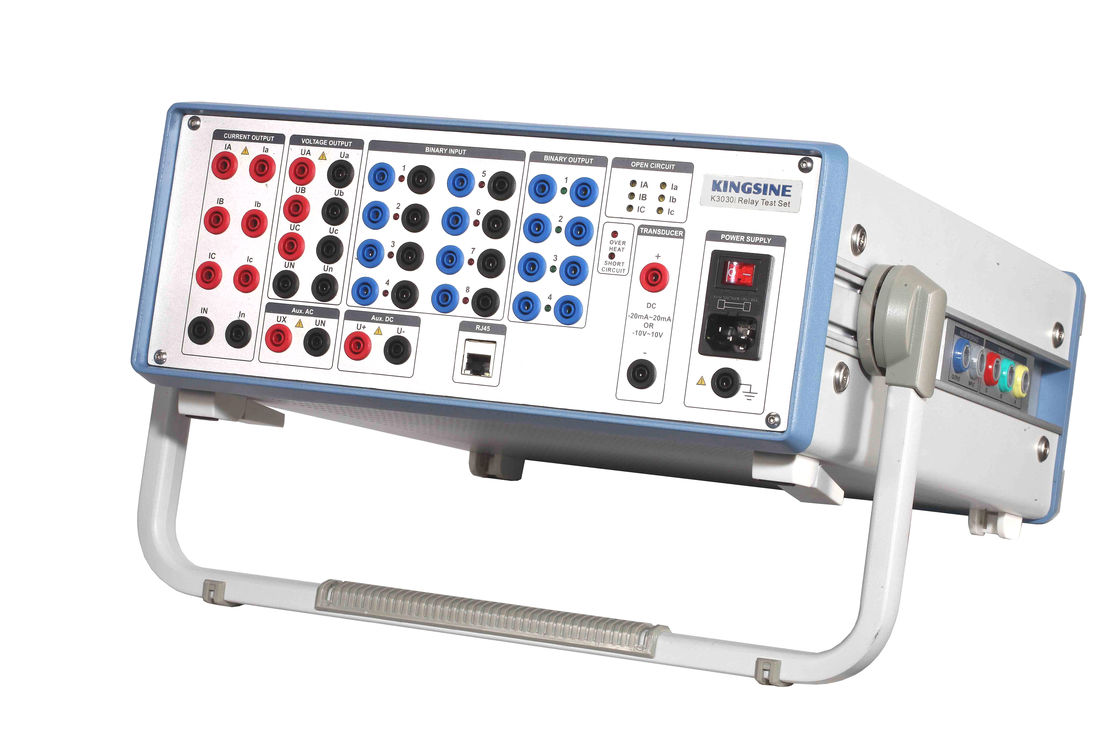

| Marchio: | Kingsine |
| Numero di modello: | K3063i |
| MOQ: | 1 set |
| prezzo: | negoziabile |
| Tempo di consegna: | 15 giorni lavorativi |
| Condizioni di pagamento: | T/T in anticipo, L/C |
Descrizione
| ● | Applicazioni di prova universale dei relè |
| ● | 10Canali (6x35A &4x31Ogni canale di uscita è indipendente e controlla simultaneamente i valori di magnitudine, angolo di fase e frequenza, in grado di iniettare onde sinusoidali DC, AC e fino a 60x armonici. |
| ● | Simulatore a batteria variabile, DC 0-350V, 140 watt al massimo. |
| ● | Riproduzione transitoria fino a 3KHz |
| ● | Moduli di prova del software KRT completamente funzionanti |
| ● | Moduli di prova grafici e modelli per la prova di vari relè |
| ● | Sistema di prova del relè rapido in modalità manuale |
| ● | Test di scatto/ricerca/controllo, puntare e cliccare |
| ● | Facilità di importazione ed esportazione RIO/XRIO |
| ● | Passare al test di errore (SOTF) |
| ● | Modello di sistema di alimentazione per le prove dinamiche |
| ● | Visualizzazione online del vettore |
| ● | I risultati dei test automatici presuppongono |
| ● | Creazione automatica del rapporto di prova |
| ● | Test di sincronizzazione GPS integrato end-to-end |
| ● | Detezione anti-taglio, collegamento di cablaggio errato, allarme e auto-protezione, protezione da sovraccarico e surriscaldamento |
| ● | Garanzia di 3 anni di riparazione gratuita e manutenzione a vita |
| ● | Peso leggero, < 19.5Kg |
| ● | Aggiornamento software gratuito |
| ● | Calibrazione dei contatori energetici (contatori meccanici ed elettronici) |
| Articolo 2 | ANSI® No. |
| Distanza relè di protezione | 21 |
| Sincronizzazione o relè di controllo della sincronizzazione | 25 |
| Sotto tensione Relai | 27 |
| Direzionale Relai di potenza | 32 |
| Sottocorrente o relè di potenza inferiore | 37 |
| Negativo relè di sequenza di sovracorrente | 46 |
| Supercorrente/terra Relai di errore | 50 |
| Tempo inverso relè di sovraccorrente/di guasto a terra | 51 |
| Fattore di potenza Relai | 55 |
| Supertensione Relai | 59 |
| tensione o relè di bilanciamento corrente | 60 |
| Direzionale Relai di sovraccarico | 67 |
| Direzionale relè di rottura a terra | 67N |
| Supercorrente di corrente continua Relai | 76 |
| Angolo di fase Relai di misurazione o di protezione fuori passo | 78 |
| Automazione dispositivi di riconchiusura | 79 |
| Frequenza Relai | 81 |
| Sovraccarico del motore relè di protezione | 86 |
| Differenziale relè di protezione | 87 |
| Direzionale Relai di tensione | 91 |
| Voltaggio e Relai direzionali di potenza | 92 |
| Sballo Relai | 94 |
| Voltaggio di regolazione dei relè | |
| Superimpedenza Relai, Z> | |
| Sottoimpedenza relè, Z | |
| Ritardo temporale Relai |
Specificità
| Fonti di uscita di tensione | ||
| Distanza di uscita e potenza | 4×310V ac (L-N) | 124VA max ciascuno |
| 3 ×350V dc (L-N) | 140W max ciascuno | |
| Accuratezza | < 0,02%Rd+0,005Rg Typ. < 0,05%Rd+0,01Rg Guar. |
|
| ± 10 mV @ < 5Vdc ±0,5% @ ≥5Vdc |
||
| Intervallo di tensione | Intervallo I: 30 V | |
| Intervallo II: 310 V | ||
| Distanza automatica | ||
| Offset DC | <10mV.Tipico.60mV.Guar | |
| Risoluzione | 1 mV | |
| Distorsioni | < 0.015%Typ. / < 0.05% Guar. | |
| Prodotti correnti | ||
| Distanza di uscita e potenza | 6×35A ac (L-N) | 450 VA al massimo ciascuno |
| 3×70A ac (2L-N) | 850 VA al massimo ciascuno | |
| 1 ×100A ac (6L-N) | 1200 VA massimo | |
| 3×20A di corrente continua (L-N) | 300W al massimo ciascuno | |
| Accuratezza | < 0,03%Rd+0,02Rg Typ. < 0,1%Rd+0,05Rg Guar. |
|
| ± 5mA @ < 1Adc ±0,5% @ ≥1Adc |
||
| Intervallo di corrente | Intervallo I: 3A | |
| Intervallo II: 35A | ||
| Distanza automatica | ||
| Offset DC | 3 mA Typ./ < 10 mA Guar | |
| Risoluzione | 1mA | |
| Distorsioni | < 0.025%Typ. / < 0.07% Guar. | |
| Frequenza e angolo di fase | ||
| Intervallo di frequenza | DC~1KHz, transiente 3KHz | |
| Accuratezza della frequenza | ± 0,5 ppm | |
| Risoluzione della frequenza | 00,001 Hz | |
| Intervallo di fase | -360°~360° | |
| Precisione di fase | < 0.02° Tipico / < 0,1° Guar. 50/60 Hz | |
| Risoluzione di fase | 00,001° | |
| Fonte di tensione a corrente continua (simulatore della batteria) | ||
| Distanza | 0 ~ 350V @ 140W max | |
| Accuratezza | 00,5% di Rg Guar. | |
| Input binario | ||
| Quantità | 8 coppie | |
| Tipo | bagnato/asciutto, fino a 300Vdc di ingresso massimo | |
| Risoluzione temporale | 10 us | |
| Tasso di campionamento | 10 kHz | |
| Tempo di decollo | 0-25 ms (controllato da software) | |
| Intervallo temporale | Infinito | |
| Errori di tempo | ± 1 ms @≤1s, ±0,1% @ >1s | |
| Isolamento galvanico | Io...solarizzatociascuna coppia | |
| Output binario (tipo relè) | ||
| Quantità | 4 coppie | |
| Tipo | Potenziali contatti di relè liberi, controllati da software | |
| Capacità di rottura AC | Vmax: 400Vac / Imax:8A / Pmax:2500VA | |
| Capacità di rottura DC | Vmax: 300Vdc / Imax:5A / Pmax:150W | |
| Output binario (tipo semiconduttore) | ||
| Quantità | 4 coppie | |
| Tipo: | Collettore aperto,Combinazionetipomaschio | |
| Capacità di rottura DC | 5 ~ 15Vdc / 5mA, 10mA al massimo | |
| Tempo di risposta: | 100 us | |
| Sincronizzazione | ||
| Modalità di sincronizzazione | Connettore per antenne di tipo SMA | |
| Fornitura di energia e ambiente | ||
| Tensione nominale di ingresso | 110V/220/230V. ac,Nominato | |
| Tensione di ingresso ammissibile | 85 ~ 264Vac, 125~350VDC, auto- protettivo | |
| Frequenza nominale | 50/60 Hz | |
| Frequenza ammissibile | 45 Hz ~ 65 Hz | |
| Consumo di energia | 1500 VA massimo | |
| Tipo di connessione | presa standard 60320 | |
| Temperatura di funzionamento | -10°C~55°C | |
| Temperatura di conservazione | -20°C~70°C | |
| Umidità | < 95% RH, non condensante | |
| Altri | ||
| Connessione PC | RJ45 Ethernet, 10/100M | |
| Terminale di messa a terra | 4 mm di presa per banane | |
| Peso | 19.5Kg | |
| Dimensioni ((W x D x H) | 360×450×140(mm) | |
Preavviso
| Calibrazione del contatore di energiaL'hardware è pronto, per essere attivo | |
| Uso dei sensori | Contatori meccanici / contatori elettronici |
| Fonte di controllo del sensore | Levata alta: > 4,5 V, livello basso: < 0,2 V |
| Input di impulso | 1 porta di ingresso a impulsi, 5Vdc vale solo per livelli elevati. |
| Intervallo di impulsi | 500 kHz di impulso di ingresso massimo. |
| Impulso di uscita | 1 Uscita del transistor, collettore aperto, 5Vdc/5mA |
| Modello | CorrenteProdotti | VoltaggioProdotti | Funzione facoltativa |
| K3066i | 6×35A @ 450VAmascia 3×70A@ 850VAmascia |
7×310V@90VAmascia | ● Calcolo dell'energia. |
| K3063i | 6×35A @ 450VAmascia 3×70A@ 850VAmascia |
4×310V@124VAmascia | ● Calcolo dell'energia. |
| K3030i | 3x35A @ 450VAmascia | 4×310V@124VAmascia | ● Calcolo dell'energia. |
