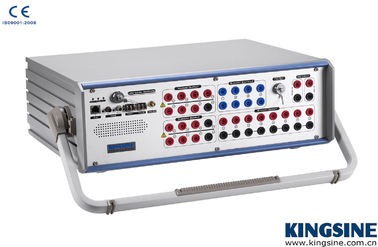

Capace di testare ciò che la serie K31 può fare

Caratteristica

• 10 canali di uscita (6x32A e 4x310V), ciascuno dei canali di uscita è indipendente e controlla simultaneamente i valori di magnitudo, angolo di fase e frequenza, in grado di iniettare corrente continua,onde sinusoidali AC e armoniche fino a 20x.
• Simulatore a batteria variabile, DC 0-350V, 140Watt max.
• 13 Canali a basso livello di uscita fino a 8Vac/10Vdc max.
• Misurazione AC/DC 0-600V / 0-5A in classe 0.1.
• Moduli di prova grafici e modelli per la prova di vari relè
• Sistema di prova del relè rapido in modalità manuale
• Test di scatto/ricerca/controllo, puntare e cliccare
• Facilità di importazione ed esportazione RIO/XRIO
• Passare al test di errore (SOTF)
• Modello di sistema di alimentazione per le prove dinamiche
• Test di sincronizzazione end-to-end integrato GPS e IRIG-B
• Visualizzazione online del vettore
• I risultati dei test automatici presuppongono
• Creazione automatica del rapporto di prova
• Detezione anti-taglio, cablaggio errato, allarme di connessione e auto-protezione, protezione da sovraccarico e surriscaldamento

Calibrazione del contatore di energia (facoltativo)

Introduzione all'interfaccia

La taratura del contatore di energia è specializzata nella prova del modulo di contatore di energia per elettronica ed elettromeccanica, una volta che i parametri del contatore di energia specificato sono stati iniettati in questo modulo,questi dati possono essere salvati per ulteriori usi, L'utente può utilizzare l'interfaccia di parametri di base del modulo del contatore di energia per importare per impostazione predefinita tutte le impostazioni del contatore di energia salvate nella casella del modulo e l'utente potrebbe controllare, modificare,eliminare e aggiungere gli obiettivi del contatore di energia. Sul lato di visualizzazione, modifica, cancellazione e aggiunta, clicca su Next, nuove aggiunte e modifiche verranno elaborate automaticamente.

Interfaccia software di taratura del contatore di energia

Impostazione dei parametri

Visualizzazione di Fig Testing

Corrente nominale: la corrente nominale del contatore di energia

Costante d'impulso (Pulse/KWh): si verifica la costante d'impulso del contatore di energia.

Tempo di riscaldamento: si deve verificare il tempo di avviamento del precondizionamento del contatore di energia.

Tempo di avvio: tempo di energia, tempo di avvio.

Temperatura ambiente: la temperatura ambiente sottoposta alla prova in corso

Umidità relativa: l'umidità relativa sottoposto alla prova in corso

Fig. Vista di prova

Tipo di contatore: selezionare contatore di energia a 4 fili, 3 fili, monofase, potenza attiva, potenza reattiva, potenza apparente

Costante del contatore: costante dell'impulso del contatore dell'energia

Direzione: ci sono uscite di segnale di impulso di energia e ingressi di segnale di impulso di energia dal contatore di energia.Se al momento della prova il misuratore di energia del segnale pulsante per dispositivo, deve essere impostata come porta interna.

Tipo di impulso: tipo di segnale di impulso energetico, può essere selezionato in aumento e in calo.

CT/PT ratio: impostazione del rapporto del trasformatore

Certificato: firma del tester

Tempo di regolazione: tempo di uscita stabile del contatore di energia

Impulsi/rotazione: numero di pulsazioni relative di ciascun cerchio del contatore di energia

Classe: grado del contatore energetico

Procedura di prova

1)Connezione di prova

Fig. Connessione di prova

Utilizzo e approvvigionamento della linea di prova di ingresso di impulsi energetici per linea di prova standard del costruttore

2) Procedura di prova

Per impostare ogni parametro del contatore di energia nel software secondo il capitolo 6.5.2 istruzione, aggiungere il punto di prova, iniziare la prova, il dispositivo di prova calcola il valore di energia di uscita al contatore di energia attraverso la tensione di uscita reale, la corrente, la fase e il tempo di uscita.Dopo che il misuratore dell'energia ha ricevuto contemporaneamente l'energia di uscita del dispositivo di prova, esso emette il corrispondente segnale di impulso energetico al dispositivo di prova, il dispositivo di prova emette il valore di energia e riceve il segnale di impulso energetico da preparare,calcolare poi l'errore del punto di prova attuale per determinare il risultato della prova.
