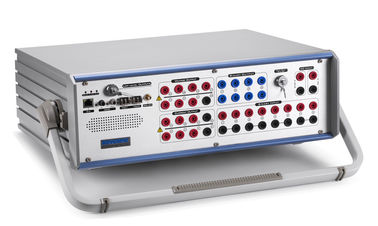

Capace di testare ciò che la serie K31 può fare

Caratteristica

• 10 canali di uscita (6x32A e 4x310V), ciascuno dei canali di uscita è indipendente e controlla simultaneamente i valori di magnitudo, angolo di fase e frequenza, in grado di iniettare corrente continua,onde sinusoidali AC e armoniche fino a 20x.
• Simulatore a batteria variabile, DC 0-350V, 140Watt max.
• 13 Canali a basso livello di uscita fino a 8Vac/10Vdc max.
• Misurazione AC/DC 0-600V / 0-5A in classe 0.1.
• Moduli di prova grafici e modelli per la prova di vari relè
• Sistema di prova del relè rapido in modalità manuale
• Test di scatto/ricerca/controllo, puntare e cliccare
• Facilità di importazione ed esportazione RIO/XRIO
• Passare al test di errore (SOTF)
• Modello di sistema di alimentazione per le prove dinamiche
• Test di sincronizzazione end-to-end integrato GPS e IRIG-B
• Visualizzazione online del vettore
• I risultati dei test automatici presuppongono
• Creazione automatica del rapporto di prova
• Detezione anti-taglio, cablaggio errato, allarme di connessione e auto-protezione, protezione da sovraccarico e surriscaldamento

Utilizzo del modulo del trasduttore per la prova dei trasduttori di potenza elettrica mono e trifase standard e multifunzione

Interfaccia software di taratura del trasduttore Fig

Impostazione dei parametri

Impostazione delle proprietà del trasduttore, selezione del parametro/oggetto di prova, trovata sotto la figura

Fig. Oggetto di prova

Entrare nell'interfaccia di impostazione delle proprietà del trasduttore, impostare l'impostazione relativa in base al parametro del costruttore del trasduttore sottoposto a prova.

Impostazione del parametro Fig

Impostazione del parametro Fig

Nella vista di prova del trasduttore, inserire la selezione di impostazione, selezionare la quantità di misura attraverso il tipo di uscita del trasduttore sottoposto a prova, il metodo di prova può essere scelto liberamente mediante la prova.

Procedura di prova

1) Connessione di prova

Fig. Connessione di prova

Per la prova di connessione utilizzare il trasduttore di potenza dell'esempio precedente per la spiegazione, la connessione di altri tipi di trasduttore sarà considerata come standard.

2) Procedura di prova

Seguire le istruzioni di cui sopra per impostare completamente il parametro di prova e la connessione, aggiungere il punto di prova, iniziare a testare, il dispositivo di prova calcola automaticamente l'errore in base al valore di campionamento
