Misuratore di potenza multifunzionale trifase/che controlla metro PMC72

Porcellana Misuratore di potenza multifunzionale trifase/che controlla metro PMC72 fornitore
Misuratore di potenza multifunzionale trifase/che controlla metro PMC72 fornitore

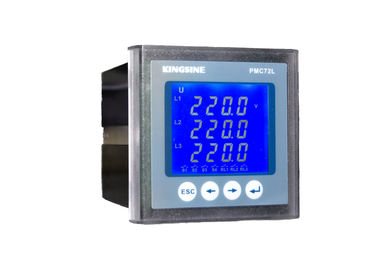

Grande immagine :  Misuratore di potenza multifunzionale trifase/che controlla metro PMC72

Dettagli:

Luogo di origine: Shenzhen, Cina
Marca: KINGSINE
Certificazione: ISO9001:2008 CE SGS
Numero di modello: PMC72L

Termini di pagamento e spedizione:

Quantità di ordine minimo: 10pcs
Tempi di consegna: 15 giorni
Termini di pagamento: T/T
Contact Now
Descrizione di prodotto dettagliata



Misuratore di potenza multifunzionale trifase/che controlla metro PMC72



Grande esposizione LCD con la lampadina blu
Ampia gamma di temperature
Esposizione grandangolare



 Caratteristiche di funzione

  • Adotta 22 che l'ANNUNCIO per raggiunge la misura elettrica di parametro, l'energia elettrica che misura, l'ampia gamma dinamica, alta precisione;
  • Monitoraggio elettrico dell'allarme di sovra-limite di parametro, associazione del relè dell'uscita dell'allarme;
  • Canale DI/DO, 1 uscita di sostegno 2 di impulso di energia elettrica del canale;
  • Protocollo standard di sostegno MODBUS-RTS, comunicazione RS-485.

Panoramica



          Il metro di controllo elettrico trifase di serie PMC72 adotta il tipo schermo LCD di segmento, bello e grande, alto contrasto; Con l'unità di elaborazione ad alta velocità come il centro, misura dei parametri elettrici facendo uso dell'ANNUNCIO 22, energia elettrica che misura, ampia gamma dinamica, alta precisione. Può facoltativo configurare il vario file binario, il relè, modulo di comunicazione RS-485, può compiere facilmente l'integrazione di vario sistema di distribuzione intelligente.



Modello di serie

  • Amperometro digitale trifase di PMC72-I
  • Metro digitale trifase di tensione di PMC72-U
  • Misuratore di potenza digitale trifase di PMC72-P
  • Metro digitale trifase di fattore di potenza di PMC72-C
  • Metro di controllo elettrico trifase di PMC72-Z
  • Amperometro LCD trifase dello schermo di PMC72L-I PMC72-L-I
  • Metro LCD trifase di tensione dello schermo di PMC72L-U PMC72L-U
  • Misuratore di potenza LCD trifase dello schermo di PMC72L-P PMC72L-P
  • Metro LCD trifase di fattore di potenza dello schermo di PMC72L-C PMC72L-C
  • Metro di controllo elettrico trifase di PMC72L-Z PMC72L-Z

Applicazioni

  • Sistema industriale di automazione di distribuzione
  • Sistema ausiliario della centrale elettrica
  • Sistema di automazione della sottostazione
  • Sistema di gestione dell'energia
  • Elettrotecnico del palazzo intelligente
  • Commutatore di alta & bassa tensione

Caratteristiche di funzione



Modello del prodotto

PMC72L-Z

PMC72-Z

PMC72L-C

PMC72-C

PMC72L-P

PMC72-P

PMC72L-U

PMC72-U

PMC72L-I

PMC72-I

Valore virtuale reale istantaneo











Monofase corrente & linea neutrale





Linea di tensione/linea & fase/linea





Frequenza









Monofase trifase & di potenza attiva







Monofase trifase & di potere reattivo









Monofase trifase & di fattore di potenza







Energia











Uscita di impulso attiva del canale di energia 1









Energia reattiva









Comunicazione











Protocollo di MODBUS-RTU

Esposizione











LCD o LED

Altro











Aggiornamento online di programma di sostegno

Funzione facoltativa











1 canale RS-485

DI 2-channel

2-channel FANNO

2-channel limita l'allarme





Parametro tecnico



Caratteristiche elettriche

Tipo di misura

Sistema trifase di CA del tre-cavo

Sistema a quattro vie trifase di CA



Frequenza di campionamento: 64 volte per ciclo

I dati la velocità di rinfrescamento

1S

Accuratezza di misura

Corrente

0,5%

Tensione

0,5%

Potere

0,5%

Frequenza

0.05Hz

Energia attiva

1,0%

Energia reattiva

2,0%

AO

1%

Caratteristiche di tensione in ingresso



Tensione di misurazione

3 X 220/380V (collegati direttamente)

3 X 57.7/100V (collegati dal CT)

Carico permesso

1,2 volte/continui

Impedenza dell'input

1.8MΩ

Caratteristica della corrente di ingresso

Corrente di misurazione

5A o 1A (collegati dal CT)

Carico permesso

1,2 volte/continui

Impedenza dell'input

<0>

Input binario

Tensione di funzionamento

Contatto a secco passivo (alimentazione elettrica di built-in+15VDC)

Impedenza dell'input

5KΩ

Tensione di isolamento

2KV

Uscita del relè

Tipo di nodo

Scossa meccanica

Capacità di nodo

220 VAC/5A 30 VDC/5A

Alimentazione elettrica di lavoro

CA

85~265 VAC/45-65Hz

CC

100~300 VCC

Dissipazione di potere

< 3W="">

Proprietà meccaniche

Peso

0.5kg

Grado di protezione del IP

Pannello IP52, corpo IP30

Dimensione

72X 72 x 95mm

Temperatura di funzionamento

-10~55℃

Temperatura di stoccaggio

-20~70℃

Umidità relativa

5% - 90%RH, nessuna condensazione

Contabilità elettromagnetica

Interferenza della scarica elettrostatica

IEC 61000-4-2, Livello 4

Gruppo di impulso transitorio anti-veloce

IEC 61000-4-4, Livello 4

Anti-impatto

IEC 61000-4-5, Livello 3

campo magnetico di Anti-frequenza

IEC 61000-4-8, Livello 3

Prestazione elettrica dell'isolamento

Resistenza di isolamento

GB/T13729, >50MΩ

Tensione di withstand di frequenza

GB/T13729, CA 2KV 50Hz /1min

Tensione di impulso

GB/T13729,5KV, 1.2/50us



Guida di selezione



SPECIFICAZIONE:  PMC72A-B-C-D-E-F

Una specifica del modello:

PMCL

Esposizione LCD

PMC72

Visualizzatore digitale

La B significa il tipo

I

amperometro trifase

U

metro trifase di tensione

P

misuratore di potenza trifase

C

metro trifase di fattore di potenza

Z

metro trifase del monitoraggio di potere

Tensione stimata di misura di mezzi di C, corrente

1

57.7/100V, 5A

2

57.7/100V, 1A

3

220/380V, 5A

4

220/380V, 1A

Frequenza del sistema di D

1

50Hz

2

60Hz

Alimentazione elettrica di lavoro di E

1

100~300VDC, 85~265VAC/45~65Hz

Funzione facoltativa di F

S

input del file binario 2-Channel

R

uscita del relè 2-Channel

C

1 Manica RS485



Esempio: il modello di ordine è: PMC72L-I-3-1-1-SR

Significa che PMC72L l'amperometro trifase dell'esposizione di LED ha valutato la misurazione è 220/380V 5A, frequenza 50Hz del sistema, l'alimentazione elettrica è 85~265VAC/45~65Hz, l'opzione è un input di 2 canali ed uscita binari del relè di 2 canali.
