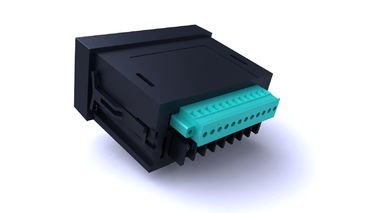

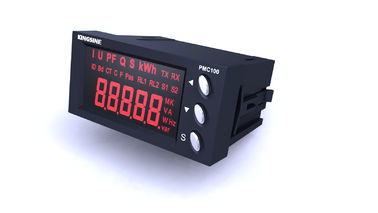

Il misuratore di potenza di Digital Mutifunctional, il DI 2-Channel/FA PMC100
Misura di parametro di monofase e misurare elettrici di energia
Monitoraggio online dell'allarme elettrico di limite di parametro, uscita dell'allarme di rilevanza del relè
Il canale DI/DO di sostegno 2, può configurare il trasduttore per produrre
Supporto MODBUS-RTU, comunicazione RS485
Panoramica
Il misuratore di potenza digitale di monofase di serie PMC100 adotta esposizione di LED di luminosità su misura, modularizzata, alta, molto bello e grande; utilizzi il microprocessore a bassa potenza come centro, per raggiungere la misura di parametro e misurare tutto elettrici di energia. Può facoltativo configurare il vario file binario, il relè, interfaccia dell'uscita analogica per raggiungere i vari bisogni dell'utente; integra le porte di comunicazione RS-485, può compiere facilmente l'integrazione di vario sistema di distribuzione intelligente. La funzione del prodotto è pratica, di facile impiego e manutenzione. Può essere utilizzato nel controllo in loco dell'attrezzatura, forniscono il supporto della misura per gli esperti elettrici nell'applicazione, forniscono la base di dati per SCADA e la griglia astuta, fornisce la base decisionale per efficace gestione dell'energia intelligente.
Caratteristiche di funzione
Caratteristiche di funzione
|
PMC100Z |
PMC100C |
PMC100P |
PMC100F |
PMC100U |
PMC100I |
PMC100N |
Valore virtuale reale istantaneo |
|
|
|
|
|
|
|
Corrente |
◆ |
|
◆ |
|
|
◆ |
◆ |
tensione |
◆ |
|
◆ |
|
◆ |
|
◆ |
frequenza |
◆ |
|
|
◆ |
|
|
◆ |
potenza attiva |
◆ |
|
◆ |
|
|
|
◆ |
potere reattivo |
◆ |
|
|
|
|
|
◆ |
fattore di potenza |
◆ |
◆ |
|
|
|
|
◆ |
Energia |
|
|
|
|
|
|
|
energia attiva |
◆ |
|
|
|
|
|
◆ |
Comunicazione |
|
|
|
|
|
|
|
Protocollo di RS485 /MODBUS |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
Esposizione |
|
|
|
|
|
|
|
Esposizione di LED |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
altro |
|
|
|
|
|
|
|
DI 2-channel |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
2-channel FANNO |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
1 canale AO: 4-20mA |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
2-channel limita l'allarme |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
Aggiornamento online di programma di sostegno |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
Parametro tecnico
Caratteristiche elettriche |
||
Tipo di misura |
Sistema di CA di monofase |
|
|
Frequenza di campionamento per ciclo: 64 volte |
|
I dati la velocità di rinfrescamento |
1S |
|
Accuratezza di misura |
Corrente |
0,5% |
Tensione |
0,5% |
|
Potere |
0,5% |
|
Frequenza |
0.05Hz |
|
Energia attiva |
1,0% |
|
AO |
1% |
|
Caratteristiche di tensione in ingresso |
Tensione di misurazione |
0~600 V (accesso diretto) |
Sovraccarico permesso |
1,2 volte/continui |
|
Impedenza dell'input |
1.8MΩ |
|
Caratteristica della corrente di ingresso |
Corrente di misurazione |
5A o 1A (via il CT colleghi) |
Sovraccarico permesso |
1,2 volte/continui |
|
Impedenza dell'input |
<0> |
|
Input binario |
Tensione di funzionamento |
12~24 VCC o 220VAC (alimentazione elettrica esterna) |
Impedenza dell'input |
12KΩ o 120KΩ |
|
Tensione di isolamento |
2KV |
|
Uscita del relè |
Tipo di nodo |
Scossa meccanica |
Capacità di nodo |
220 VAC/5A, 30 VDC/5A |
|
uscita di CC 4-20mA |
Tensione a circuito aperto |
15VDC |
Capacità di sovraccarico |
≤500Ω |
|
Tensione di isolamento |
2KV |
|
Alimentazione elettrica di lavoro |
CA |
85~265 VAC/45-65Hz |
CC |
100~300 VCC |
|
Dissipazione di potere |
<2> |
|
Proprietà meccaniche |
||
Peso |
0.3kg |
|
Grado di protezione del IP |
pannello IP52, corpo IP30 |
|
Dimensione |
96 x 48 x 95,5 millimetri |
|
Temperatura di funzionamento |
-40~70℃ |
|
Temperatura di stoccaggio |
-50~85℃ |
|
Umidità relativa |
5% - 90%RH, nessuna condensazione |
|
Contabilità elettromagnetica |
||
Interferenza della scarica elettrostatica |
IEC 61000-4-2, Livello 4 |
|
Gruppo di impulso transitorio anti-veloce |
IEC 61000-4-4, Livello 4 |
|
Anti-impatto |
IEC 61000-4-5, Livello 3 |
|
campo magnetico di Anti-frequenza |
IEC 61000-4-8, Livello 3 |
|
Prestazione elettrica dell'isolamento |
||
Resistenza di isolamento |
GB/T13729, >50MΩ |
|
Tensione di withstand di frequenza |
GB/T13729, CA 2KV 50Hz /1min |
|
Tensione di impulso |
GB/T13729, 5KV, 1.2/50us |
