Relè di protezione di prova
Created with Pixso. 7 Canali di uscita Setta di prova del relè della sottostazione K68i Modalità manuale ad alta velocità

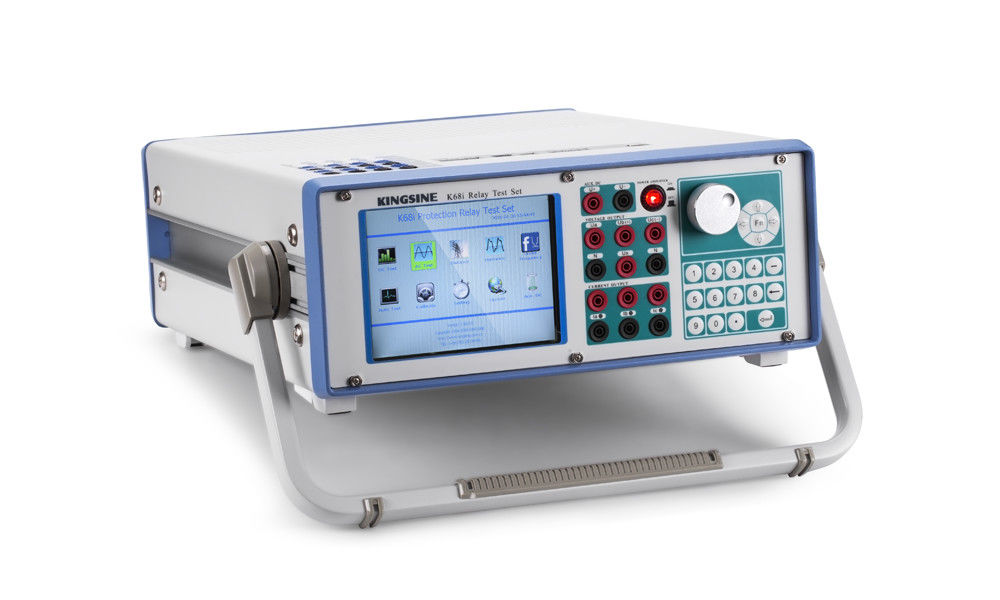

7 Canali di uscita Setta di prova del relè della sottostazione K68i Modalità manuale ad alta velocità

Marchio: KINGSINE
Numero di modello: K68i
MOQ: 1 set
prezzo: negoziabile
Tempo di consegna: 15 giorni lavorativi
Condizioni di pagamento: T/T in anticipo, L/C
Informazioni dettagliate
Luogo di origine:
La Cina
Certificazione:
ISO9001,CE
Garanzia:
3-years
Leggere:
23.5kg
Prodotti:
7 canali (4V + 3I)
Dimensioni ((W x D x H):
360×480×140 mm
Capacità di alimentazione:
50 sets/M
Evidenziare:

7 canali di uscita del test di rilevamento

,

Set di prova del relè della sottostazione K68i

,

Set di prova del relè manuale ad alta velocità

Descrizione del prodotto

Capace di testare ciò che può fare la serie K68

Articolo 2ANSI® No.
Relai di protezione a distanza21
Relai di sincronizzazione o di controllo della sincronizzazione25
Relai a bassa tensione27
Relai di potenza direzionale32
Relai di corrente inferiore o di potenza inferiore37
Relai di sovra corrente in sequenza negativa46
Relai di sovraccorrente/di guasto a terra50
Relai di sovraccarico/di guasto a terra in tempo inverso51
Relai a fattore di potenza55
Relai di sovratensione59
Relai di bilanciamento della tensione o della corrente60
Relai di sovra corrente direzionale67
Relai di guasto a terra direzionale67N
Relai di sovra corrente continua76
Relai di misura dell'angolo di fase o di protezione fuori passo78
Dispositivi di chiusura automatica79
Relai di frequenza81
Relai di protezione contro il sovraccarico del motore86
Relai di protezione differenziale87
Relai di tensione direzionale91
Relai direzionali di tensione e potenza92
Relai di accensione94
Relai di regolazione della tensione
Relai di sovraimpedenza, Z>
Relai di sottoimpedenza, Z
Relai a ritardo temporale



Caratteristica

  • 7 canali di uscita (4V + 3I), ciascuno dei canali di uscita è indipendente e controlla simultaneamente i valori di magnitudine, angolo di fase e frequenza, in grado di iniettare onde sinusoidali DC, AC e fino a 20x armonici.
  • Simulatore a batteria variabile, DC 0-300V, 120Watt max.
  • Sistema di prova del relè rapido in modalità manuale
  • Passare al test di errore (SOTF)
  • Test di sincronizzazione GPS end-to-end
  • Visualizzazione online del vettore
  • Creazione automatica del rapporto di prova
  • Detezione anti-taglio, cablaggio errato, allarme di connessione e auto-protezione, protezione da sovraccarico e surriscaldamento



Parametros

Fonti di uscita di tensione
Distanza di uscita e potenza4×300 V ac (L-N)120 VA al massimo ciascuno
2×600 V ac (L-L)240 VA al massimo ciascuno
1 × 600 V di corrente continua (L-L)di potenza massima di 240 W
3×300 V di corrente continua (L-N)120 W al massimo ciascuno
Accuratezza

± 2 mV @ 0,2 ~ 2 V ac
< 0,12%Rd+0,05Rg Guar.
< 0,07%Rd+0,03Rg Tipo. @ 2~300V ac

± 10 mV @ 0,5 V ~ 5 V dc
± 0,5% @ 5 V ~ 300 V dc

Risoluzione1 mV
Distorsioni< 0,1% Guar. / < 0,05%Typ.
Prodotti correnti
Distanza di uscita e potenza3×35A ac (L-N)450 VA al massimo ciascuno
1×105A ac (3L-N)1200 VA massimo
3×20A di corrente continua (L-N)300W al massimo ciascuno
Accuratezza

± 1 mA @ 0,2A ~ 0,5A ac
< 0,15%Rd+0,05Rg Guar.
< 0,07%Rd+0,03Rg Typ. @ 0,5 ~ 35A ac

±5mA @ 0,2 A~1 A dc
± 0,5% @ 1 A ~ 20 A dc

Risoluzione1mA
Distorsioni< 0,1% Guar. / < 0,05%Typ.
Uscita di frequenza
Distanza5 ~ 1000 Hz
Accuratezza< 1 ppm @ 5 ~ 65 Hz
< 10 ppm @ 65 ~ 450 Hz
< 20 ppm @ 450 ~ 1000 Hz
Risoluzione00,001 Hz
Fase di uscita
Distanza-360°~360°
Accuratezza< 0,05° Typ. / < 0,1° Guar.
Risoluzione00,001°
Fonte di tensione a corrente continua (simulatore della batteria)
Distanza0 ~ 300V @ 180W massimo
Input binario
Quantità8 coppie
Caratteristiche degli input0~400Vdc / libero dal potenziale
Risoluzione del tempo< 0,1 ms
Max. Misurazione del tempo999.999s
Tempo di decollo0-25 ms
Output binario
Quantità4 coppie
TipoPotenziali contatti di relè liberi, controllati da software
Capacità di rottura

Vmax:300Vac Imax:4A Pmax:1000VA
Vmax:300Vdc Imax:4A Pmax:300W

Sincronizzazione
Modalità di sincronizzazioneGPS esterno (opzionale)
Armonica
Numeri sovrapposti2 ~ 20 volte
Fornitura di energia e ambiente
Tensione nominale di ingresso110V/220V/230Vac nominato, ±10%
Frequenza nominale50/60 Hz
Frequenza ammissibile45 Hz ~ 65 Hz
Consumo di energia1500 VA massimo
Tipo di connessionepresa standard 60320
Temperatura di funzionamento0°C~55°C
Temperatura di conservazione-20°C~75°C
Umidità< 95% RH, non condensante
Altri
Connessione PCRJ45 Ethernet, 10/100/1000M
Terminale di messa a terra4 mm di presa per banane
Peso230,5 kg
Dimensioni ((W x D x H)360×480×140 mm
