Dettagli:
Termini di pagamento e spedizione:
|
| Potere: | Elettronico | Uso: | Macchina di prova automatica |
|---|---|---|---|
| Peso: | 16KG | Dimensione: | Miniatura |
| Garanzia: | 1 anno | Protegga la caratteristica: | Sigillato |
| Evidenziare: | Insieme universale della prova del relè di KF86P,Insieme universale della prova del relè 425VA,Prova del relè elettrico 425VA |
||
Il mondo insieme universale della prova di alto potere & più leggero del relè
Descrizione:
Funzioni di base

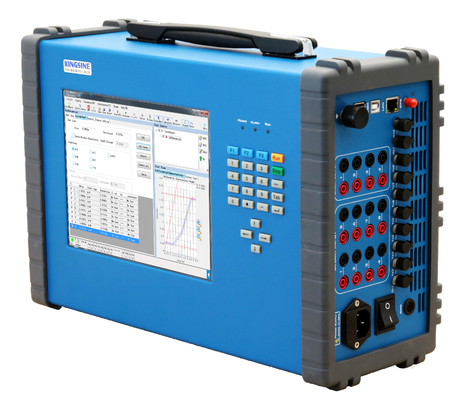

Il KF86P è una prova portatile multiuso, leggera, del campo messa, capace di verificare un'ampia varietà di relé di protezione elettromeccanici, semi conduttori e su microelaboratore, di relè di sovraccarico del motore, di prova IEC61850 e di simili dispositivi di protezione.
Caratteristica di avanzamento
Interfaccia di software grafica:
Specifiche:
| Fonte corrente di CA | |
| Ampiezza & potere | 6×35A @ 424VA massimo ciascuno; 3×70A @ 670VA massimo ciascuno; |
| Accuratezza |
<0> <0> |
| Gamma | Gamma I: 3A Gamma II: 35A Gamma automatica |
| Contrappeso di CC | <3ma Typ=""> |
| Risoluzione | 1mA |
| Distorsione | <0> |
| La risposta discesa/sale a | <100us> |
| Fonte corrente di CC | |
| Ampiezza & potere | 3×20A @ 400W massimo |
| Accuratezza | ±5mA @ <1a> ±0.2% @ ≥1A |
| La risposta discesa/sale a | <100us> |
| Fonte di tensione CA | |
| Ampiezza & potere | 6×310V @ 105VA massimo ciascuno |
| Accuratezza |
<0> <0> |
| Gamma | Gamma I: 30V Gamma II: 310V Gamma automatica |
| Contrappeso di CC | <10mv Typ=""> |
| Risoluzione | 1mV |
| Distorsione | <0> |
| La risposta discesa/sale a | <100us> |
| Fonte di tensione di CC | |
| Ampiezza & potere | 6×350V @ 100W massimo 3×700V @ 150W massimo |
| Accuratezza | ±10mV @ <5v> ±0.2% @ ≥5V |
| La risposta discesa/sale a | <100us> |
| Angolo di fase & di frequenza | |
| Gamma di frequenza | CC ~ 1000Hz, passeggero 3000Hz |
| Accuratezza di frequenza | ±0.5ppm |
| Risoluzione di frequenza | 0.001Hz |
| Gamma di fase | -360°~360° |
| Accuratezza di fase | <0> |
| Risoluzione di fase | 0.001° |
| Rifornimento ausiliario di CC (simulatore della batteria) | |
| Gamma | 10 ~ 300Vdc |
| Potere | >70W massimo |
| Accuratezza | Guar di 1% Rg. |
| Input binario | |
| Isolamento elettrico | 10 paia di elettrico isolato ciascuno |
| Impedenza introdotta | 5 kΩ… 13kΩ (contatto vuoto) |
| Caratteristica introdotta | 0 V~300Vdc o contatto a secco (I 1~4 input binari girano il potenziale possono essere programmabili) |
| Frequenza di campionamento | 10kHz |
| Risoluzione di tempo | 10us |
| Gamma di misura di tempo | infinito |
| Accuratezza di tempo | ±1ms @ <1s> ±0.1% @ ≥1s |
| Tempo di Debounce | 0~25ms (software ha controllato) |
| Uscita binaria | |
| Quantità | 4 paia |
| Tipo | Transistor di velocità veloce, controllo programmabile del software |
| Capacità della rottura di CA | Vmax: 250V)/Imax (di CA: 0.5A |
| Capacità della rottura di CC | Vmax: 250V)/Imax (di CC: 0.5A |
| Isolamento elettrico | Tutte le paia isolate |
| Sincronizzazione di tempo | |
| Sincronizzazione satellite | 1 × SMA, uso per l'interfaccia dell'antenna di GPS Supporto GPS e satellite di Beidou |
| Fibra IRIG-B | una st di 2 ×, 1 per la trasmissione, 1 per ricevere |
| IRIG-B elettrico | 1 terminale del × 6Pin 5.08mm Phoenix 1 per la trasmissione, 1 per ricevere |
| Sincronizzazione esterna di innesco | 1 terminale del × 4Pin 5.08mm Phoenix input di innesco esterno + uscita esterna di innesco |
| Errore di sincronizzazione | <10us> |
| Interfaccia di comunicazione | |
| Ethernet | 2 × RJ45, 10/100M |
| WIFI | Servizio insito di DHCP di WIFI |
| Porta seriale | 1 × RS232 |
| USB | 2 × USB2 |
| Peso & dimensione | |
| Dimensione | 390mm×256mm×140mm |
| Peso | 10kg |
| Esposizione | 9.7inch LCD, touch screen |
| Tastiera | Chiave di numero + chiave di direzione |
| Alimentazione elettrica | |
| Tensione nominale | 220V/110V (CA) |
| Tensione permissibile | 85 - 265 VCA; 127V~350V (CC) |
| Frequenza nominale | 50Hz |
| Frequenza permissibile | 47-63Hz |
| Corrente | 10A massimo |
| Consumo di energia | 1200VA massimo |
| Tipo di collegamento | Incavo standard 60320 di CA |
| Luogo di lavoro | |
| Temperatura di funzionamento | -10~+55 ℃ |
| Umidità relativa | 5~95%, Non condensazione |
| Temperatura di stoccaggio | -20℃ ~ +70℃ |
| Pressione atmosferica | 80kPa~110 kPa (altitudini 2000m o più basso) |
Avanzamento:
(Moduli facoltativi)
Funzioni IEC61850:
| ● | Valore di campionamento completamente aderente IEC61850 ed OCA; (IEC61850-9-1, IEC61850-9-2/(LE), IEC60044-7/8) |
| ● | Capace di produrre simultaneamente campionatura valore e dei segnali analogici, o abbonato e di pubblicare funzione binaria del messaggio dell'OCA e dell'ingresso/uscita del contatto di relè. |
| ● | Fino a 36 canali di campionamento del valore possono essere tracciati. |
| Porto della fibra (tipo di LC) | |
| Tipo | 100Base-FX (100Mbit, fibra, piene duplex) |
| Numero di porta | 8 paia |
| Modello del cavo | 62.5/125μm (fibra di Multiplo-modo, arancio) |
| Lunghezza d'onda | 1310nm |
| Distanza di trasmissione | > 1Km |
| Indicazione di stato | Verde di SPD (luci): collegamento attivo LinkAcT giallo (lampeggiando): dello scambio dei dati |
10 canali a basso livello segnalano la funzione d'uscita:
| Uscita di livello di segnale basso | |
| Canali di uscita | 10 canali, 8 uscite di tensione + 2 uscite correnti |
| Tipo di porta dell'uscita | Terminale di Phoenix |
| Gamma dell'uscita | 8x0~8Vrms; 2x0~20mA |
| Accuratezza |
(0.01~0.8 Vrms/0~2mA):<0> (0.8~8 Vrms/2~20mA): <0> |
| Risoluzione | 250µV |
| Armonica (THD%) | < 0=""> |
| Gamma di frequenza | DC~1.0kHz, 3KHz transitorio |
| Accuratezza di frequenza | 0,002% (frequenza normale) |
| Risoluzione di frequenza | 0.001Hz |
| Gamma di fase | 0~359.9° |
| Accuratezza di fase | <0> |
| Risoluzione di fase | ±0.001° |
Funzione di calibratura del trasduttore:
| Input di misura di CC | ||
| Input di tensione | Gamma | CC 0~±10V |
| Max Input | CC di ±11V | |
| Accuratezza | Accuratezza <0> | |
| Impedenza introdotta | ohm di 1M | |
| Input corrente | Gamma | 0~±1mA/1~±20mA, gamma automatica |
| Max Input | 600mA | |
| Accuratezza | Accuratezza <0> | |
| Impedenza introdotta | 15 ohm | |
Funzione di calibratura del tester di energia:
| Calibratura del tester di energia | |
| Uso del sensore | Metri meccanici/metri elettronici |
| Uscita del sensore | Alta leva: >4.5V, a basso livello:<0> |
| Input di impulso | 1 porta d'ingresso di impulso, alto livello 5Vdc valido soltanto. |
| Gamma di impulso | massimo dell'input di impulso 500KHz. |
| Uscita di impulso | 1 uscita del transistor, Aperto collettore, 5Vdc/5mA |
