| Marchio: | Kingsine |
| Numero di modello: | K3063L |
| MOQ: | 1 set |
| Tempo di consegna: | 15 giorni lavorativi |
| Condizioni di pagamento: | T/T in anticipo, L/C |

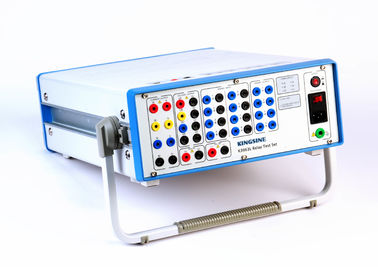

Sistema di prova del relè di Digital
1. Prova facile
2. menu di operazione, operazione semplice
3. potere: 2000VA
Software amichevole del PC per l'operazione facile!
Il tester del relè di serie K30 è estremamente progettazione per l'utente d'oltremare, con il software amichevole del PC come vostro bisogno, caratteristiche uniche e le funzioni vi aiuta tutto il modo!
1. Il sistema unico di autoprotezione assicura la protezione potente quando lo strumento sta funzionando, automatica
fermi l'uscita quando la rete è anormale;
2. tecnologia unica dell'amplificatore e dell'interruttore di accensione, così la precisione dell'uscita e l'efficienza energetica ed il fattore
sono aumentati, che si conforma a tendenza internazionale dei risparmi di energia e della protezione dell'ambiente;
3. Con la funzione dell'allarme di prova di al suolo dell'alloggio e dell'input di tensione di esterno, garantire personale
sicurezza;
4. Due in uno del metro e della fonte, con la funzione sia di prova interna che esterna, auto-calibratura,
l'oscillografo e la durata di ogni oscillografo raggiunge 50S (funzione facoltativa);
5. offra la CC aus. indipendente ai dispositivi collaudati, 0 ~ 300V/0.6A (Poleless e regolabile);
6. la funzione del trasduttore e l'energia misurano la prova con un contatore (funzione facoltativa);
7. funzione di controllo unica difficile dell'uscita di offerta dell'interfaccia e funzione dirintracciamento, aiuti più sopra
l'analisi di punto;
Dati tecnici di K3063L
|
Generatori di tensione |
||
|
Regolazione Gamma |
4-phase CA (L-N) |
4 x 0… 130 V |
|
CA bifase (L-L) |
2 x 0… 260 V |
|
|
Potere |
4-phase CA (L-N) |
4 x 70VA, a 0… 130 V |
|
CA bifase (L-L) |
2 x 110VA, a 0… 260 V |
|
|
Accuratezza |
<0>a 0… 130 V <0>a 0-130V |
|
|
Risoluzione |
1mV |
|
|
Generatori correnti |
||
|
Regolazione Gamma |
6-phase CA (L-N) |
6 x 0… 30 A |
|
CA trifase (2L-N) |
3 x 0… 60 A (raggruppi UNO II B) |
|
|
1-phase CA (3L-N) |
1 x 0… 180 A |
|
|
Potere |
6-phase CA (L-N) |
6x 450VA, a 0… 30A |
|
CA trifase (2L-N) |
3x 600VA, a 0… 60A (raggruppi UNO II B) |
|
|
1-phase CA (3L-N) |
VA 1 x 1500, a 0… 180A (massimo) |
|
|
Accuratezza |
<0> <0> |
|
|
Risoluzione |
1mA |
|
|
Generatori, generali |
||
|
Frequenza |
Gamma |
0… 1000 hertz |
|
Accuratezza/deriva |
Errore <> Errore <> Errore <> |
|
|
Risoluzione |
0.001Hz |
|
|
Fase |
Gamma |
- 360°… +360° |
|
Accuratezza/deriva |
Errore <> |
|
|
Risoluzione |
0.1° |
|
|
Temporizzatore |
Gamma |
Infinito |
|
Accuratezza/deriva |
Errore<0> |
|
|
Generatori di CC |
||
|
Gamme di tensione |
0… 300V/110W |
|
|
Gamme correnti |
0… 20A/300W |
|
|
Accuratezza |
<0> <0> |
|
|
<0> <0> |
||
|
Risoluzione |
1mA; 1 sistema MV |
|
|
Rifornimento aus. di CC |
||
|
Gamma |
0… 300V/110W |
|
|
Input binari |
||
|
Numero |
8 paia |
|
|
Tensione compatibile |
CC 10V… 250V |
|
|
Uscite binarie |
||
|
Numero |
4 paia |
|
|
Capacità |
250V/3A AC/DC |
|
|
Sincronizzazione |
||
|
Modo di sincronizzazione |
GPS |
|
|
Armonico |
||
|
Tempi armonici di sovrapposizione |
2… 20 volte |
|
|
Alimentazione elettrica |
||
|
Tensione in ingresso nominale |
CA 85V… 264V |
|
|
Potere |
2000VA |
|
|
Frequenza nominale |
47Hz….65Hz |
|
|
Condizioni ambientali |
||
|
Temperatura di operazione |
°C 55 di -5°C… |
|
|
Temperatura di stoccaggio |
°C 75 di -20°C… |
|
|
Gamma di umidità |
5%… 90 %, senza condensazione |
|
|
Peso |
17,5 CHILOGRAMMI |
|
|
Dimensioni |
480 (D)×140 (W)×360 (H) millimetro |
|
|
Collegamento di PC |
RJ45, |
|
Prova del relè di protezione di serie K30 messa:
|
Modello |
Canali |
Uscite di CA |
|
K3063i/K3063Li |
10 canali di uscita |
6*30A/3*40A/4*300V |
|
K3030i/K3030Li |
7 canali di uscita |
3*30A/4*300V |
|
K3066 |
13 canali di uscita |
6*20A/3*40A/7*130V |
|
K3063 |
10 canali di uscita |
6*20A/3*40A/4*130V |
|
K3040 |
7 canali di uscita |
3*40A/4*130V |
|
K3030 |
7 canali di uscita |
3*30A/4*130V |
Funzioni importanti:
|
Oggetti |
IEEE (R) no. |
|
Relè di sincronizzazione |
|
|
Errore transplay |
|
|
Sincronizzazione di GPS |
|
|
Relè di sovracorrente |
50/76 |
|
Relè inversi di sovracorrente di tempo |
51 |
|
Relè di tendenza occulta |
37 |
|
Relè a terra dell'errore |
50 |
|
Relè direzionali di sovracorrente |
67 |
|
Relè a terra direzionali dell'errore |
67N |
|
Relè di sovratensione |
59 |
|
Relè di Undervoltage |
27 |
|
Relè direzionali di tensione |
91 |
|
Relè direzionali di potere |
32 |
|
Relè di fattore di potenza |
55 |
|
Protezione differenziale (circuiti differenziali) |
87 |
|
Attrezzatura di protezione di distanza (fase entro la fase) |
21 |
|
Relè negativi di sovracorrente di sequenza |
46N |
|
Protezione di sovraccarico del motore |
51/86 |
|
Dispositivi reclosing automatici |
79 |
|
Relè di scatenamento |
94 |
|
Relè di regolamento di tensione |
|
|
Relè di Overimpedance, Z> |
|
|
Relè di Underimpedance, Z |
|
|
Relè ad azione ritardata |
|
