Attrezzatura di prova difficile del relè di protezione del corredo del relè universale di K68i

Attrezzatura di prova difficile del relè di protezione del corredo del relè universale di K68i
Attrezzatura di prova difficile del relè di protezione del corredo del relè universale di K68i

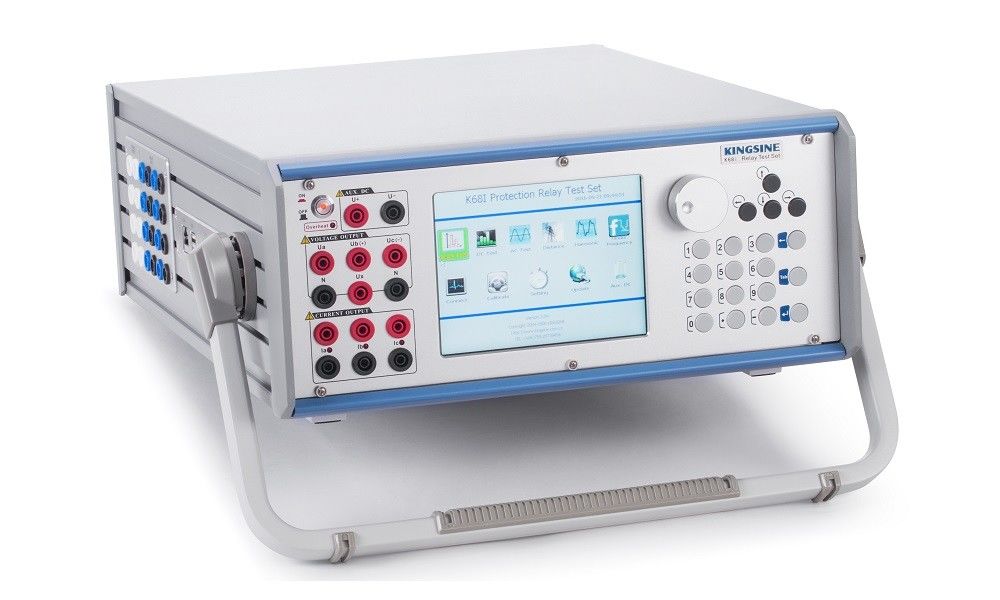

Grande immagine :  Attrezzatura di prova difficile del relè di protezione del corredo del relè universale di K68i

Dettagli:
Luogo di origine: La Cina
Marca: KINGSINE
Certificazione: ISO9001,CE
Numero di modello: K68i
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 set
Tempi di consegna: 15 giorni lavorativi
Termini di pagamento: T/T in anticipo, L/C
Capacità di alimentazione: 50 sets/M
Descrizione di prodotto dettagliata
Evidenziare:

attrezzatura di prova del relè di protezione

,

insieme secondario della prova del relè dell'iniezione

Conveniente, la migliore praticità di test sul campo in tutto il mondo

  • Canali di uscita ad alto carico indipendenti 3x35A e 4x300V

  • Leggero, <23,5 kg

  • Display LCD TFT a colori True Color da 6.4 ", tastiera e encoder rotativo, completamente controllabile senza laptop

  • Avanzate moduli di test del software per facoltativo

  • 3 anni di garanzia di riparazione gratuita e manutenzione per tutta la vita

  • Aggiornamento software gratuito

Ordine di rif.

Modello Uscite attuali Uscite di tensione
K68 3 × 35 A @ 450 VA max 4 × 130 V @ 75 VA max
K68i 3 × 35 A @ 450 VA max 4 × 300 V @ 120 VA max

Capace di testare le serie K68

Elementi ANSI® No.
Relè di protezione dalla distanza 21
Sincronizzazione o sincronizzazione dei relè di controllo 25
Relè di sottotensione 27
Relè di potenza direzionale 32
Relè sottocorrente o underpower 37
Relè di massima corrente a sequenza negativa 46
Relè di sovracorrente / dispersione verso terra 50
Relè di massima corrente / guasto a terra inversi 51
Relè del fattore di potenza 55
Relè di sovratensione 59
Relè di bilanciamento di tensione o corrente 60
Relè di massima corrente direzionale 67
Relè di dispersione verso terra direzionale 67N
Relè di sovracorrente DC 76
Relè di misura ad angolo di fase o protezione fuori fase 78
Dispositivi di richiusura automatici 79
Relè di frequenza 81
Relè di protezione da sovraccarico del motore 86
Relè di protezione differenziale 87
Relè di tensione direzionale 91
Relè direzionali di tensione e potenza 92
Relè di sgancio 94
Relè di regolazione della tensione
Relè di sovraimpedenza, Z>
Relè di limitazione, Z
Relè temporizzati

caratteristiche

  • 7 canali (4V + 3I), ogni canale di uscita è indipendente e controlla simultaneamente valori di magnitudine, angolo di fase e frequenza, in grado di iniettare DC, onda sinusoidale CA e armoniche fino a 20x.
  • Simulatore batteria variabile, DC 0-300V, 120Watt max.

  • Funzione di test rapido dei relè in modalità manuale

  • Attiva il test dei guasti (SOTF)

  • Test di sincronizzazione GPS end-to-end

  • Visualizzazione vettoriale online

  • Creazione automatica di report di test

  • Rilevamento anti-ritaglio, cablaggio errato collegare allarme e protezione autoprotezione, sovraccarico e surriscaldamento

Funzioni base:

  • Test DC

  • Test AC

  • Test del relè di distanza

  • Prova armonica

  • Test di frequenza

  • 8 coppie di input binari

  • 4 uscite binarie a coppie

Funzioni software avanzate (opzionale per le selezioni):

  • Test differenziale

  • Test della sequenza di stato

  • Test caratteristici del tempo

  • Prova di distanza avanzata

  • Test del sincronizzatore

  • Ricorrenza errore (errore di riproduzione)

Parametro

Uscite di tensione
Gamma e potenza di uscita 4 × 300 V ca (LN) 120 VA max ciascuno
2 × 600 V ca (LL) 240 VA max ciascuno
1 × 600 V dc (LL) 240 W max
3 × 300 V dc (LN) 120 W max ciascuno
Precisione

± 2 mV @ 0,2 ~ 2 V ac

<0,12% Rd + 0,05Rg Guar. @ 2 ~ 300 V ac

<0,07% Rd + 0,03Rg tip. @ 2 ~ 300 V ac

± 10mV @ 0,5 V ~ 5 V dc

± 0,5% a 5 V ~ 300 V cc

Risoluzione 1mV
Distorsione <0,1% di guar. / <0,05% tip.
Uscite attuali
Gamma e potenza di uscita 3 × 35A ac (LN) 450 VA max ciascuno
1 × 105A ac (3L-N) 1200 VA max
3 × 20A dc (LN) 300 W max ciascuno
Precisione

± 1 mA @ 0,2A ~ 0,5 A ca

<0,15% Rd + 0,05Rg Guar. @ 0,5 ~ 35A ac

<0,07% Rd + 0,03Rg tip. @ 0,5 ~ 35A ac

± 5mA @ 0,2 A ~ 1 A cc

± 0,5% @ 1 A ~ 20 A cc

Risoluzione 1mA
Distorsione <0,1% di guar. / <0,05% tip.
Uscita di frequenza
Gamma 5 ~ 1000 Hz
Precisione <1 ppm @ 5 ~ 65 Hz
<10 ppm @ 65 ~ 450 Hz
<20 ppm a 450 ~ 1000 Hz
Risoluzione 0,001 Hz
Uscita di fase
Gamma -360 ° ~ 360 °
Precisione <0,05 ° tip. / <0,1 ° Guar.
Risoluzione 0.001 °
Aux. Fonte di tensione CC (simulatore batteria)
Gamma 0 ~ 300 V @ 180 W max
Input binario
Quantità 8pairs
Caratteristiche di input 0 ~ 400 V CC / potenziale libero
Risoluzione temporale <0.1ms
Max. Tempo di misurazione 999.999s
Tempo di rimbalzo 0 ~ 25ms
Uscita binaria
Quantità 4pairs
genere Potenziali contatti relè liberi, controllati da software
Capacità di interruzione

Vmax: 300Vac Imax: 4A Pmax: 1000VA

Vmax: 300 V cc Imax: 4 A Pmax: 300 W

Sincronizzazione

Modalità di sincronizzazione

GPS esterno (opzionale)
Armonico
Numeri sovrapposti 2 ~ 20times
Alimentazione e ambiente
Tensione di ingresso nominale 110V / 220V / 230Vac nominati, ± 10%
Frequenza nominale 50 / 60Hz
Frequenza consentita 45Hz ~ 65Hz
Consumo di energia 1500 VA max
Tipo di connessione Presa CA standard 60320
temperatura di esercizio 0 ℃ ~ 55 ℃
Temperatura di conservazione -20 ℃ ~ 75 ℃
Umidità <95% RH, senza condensa
Altri
Connessione PC Ethernet RJ45, 10/100 / 1000M
Terminale di messa a terra Presa a banana 4mm
Peso 23,5 kg
Dimensioni (L x P x A)

360 × 480 × 140 (mm)
