| Input: | AC100~240V, 50/60Hz, 0.7A | Uscita: | DC15V, 1.66A |
|---|---|---|---|
| Distanza di trasmissione: | ≧1km | Applicazione: | Periodi IEC61588 ed altri messaggi di rete |
| Schermo di visualizzazione: | 4,3' schermo LCD di tocco | Tipo di porta: | Terminale di gomma |
| Evidenziare: | Prove tenute in mano del relè di protezione di Digital,Prove del relè di protezione KF932,Attrezzatura di prova del relè IEC61850 |
||

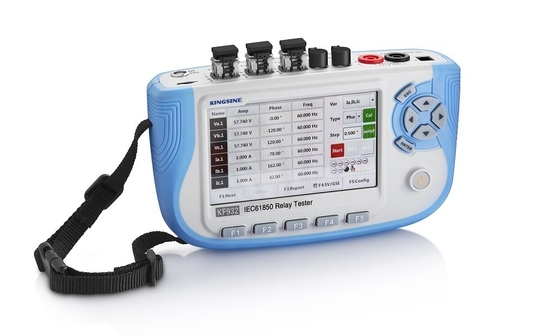

Insieme tenuto in mano della prova del relè di prova KF932 IEC61850 del relè di protezione di Digital
Descrizione dell'insieme della prova del relè di KF932 IEC61850
Applicato al relè di protezione digitale, dispositivo di controllo & di misura, IEC61850 IEDs aderente, unità di fusione e prova e rilevazione del sistema di controllo della sottostazione;
Touch screen e tastiera, incontrare differente facendo uso delle abitudini.
batteria al litio di grande capacità 4400mAh, lavoro continuo per più di 10 ore.
Piccola dimensione, facile al portatile.
Caratteristica dell'insieme della prova del relè di KF932 IEC61850
sulla base della sottostazione intelligente ha collegato le norme per analizzare lo SV, l'OCA, IRIG-B ed il messaggio IEEE1588, calcola la grandezza, fase e frequenza di tensione e monitor corrente e ed in tempo reale del terminale virtuale dell'OCA.
●Ricezione della prova a circuito chiuso dei dispositivi astuti via il messaggio dell'OCA, dello SV che inviano, la sottoscrizione e la pubblicazione dei messaggi dell'OCA;
●La funzione di rilevazione di fase è raggiunta analizzando e calcolando i blocchi di controllo differenti; L'input e l'uscita binari del contatto duro possono essere completati sul ritardo di trasmissione della scatola dell'operazione e sul SOE intelligenti sull'accuratezza della misura;
●Analisi di statistiche di eccezione dell'OCA e dello SV e funzione di sincronizzazione per raggiungere l'integrazione del telaio discreto e perso dell'unità e della misura di ritardo assoluto.
●Con piccola dimensione, operazione del touch screen della convenienza e delle capacità potenti di misura e di analisi e di prove, notevolmente incontrare il funzionamento, il mantenimento e la ricerca degli errori intelligenti della sottostazione dei dispositivi di protezione, di controllo, IEC61850 IEDs aderente, l'unità di fusione e la rilevazione del sistema di controllo della stazione ed i requisiti di incarico.
Specificazione dell'insieme della prova del relè di KF932 IEC61850
1 alimentazione elettrica
|
Alimentazione elettrica |
|
|
Batteria |
Batteria al litio di grande capacità |
|
Adattatore di potere |
Input: AC100~240V, 50/60Hz, 0.7A |
Consumo di energia 2
|
Consumo di energia |
|
|
Consumo di energia |
≦6W |
|
Alimentazione elettrica di lavoro |
Lavoro continuo per più di 10 ore |
Interfaccia della porta di comunicazione 3
|
Porta di comunicazione ottica di Ethernet |
|
|
Modello |
100Base-FX (rete di fibra ottica piena duplex di 100M) |
|
Tipo di porta |
LC |
|
Lunghezza d'onda |
1310nm |
|
Distanza di trasmissione |
≧1km |
|
Applicazione |
Periodi IEC61588 ed altri messaggi di rete |
|
Interfaccia di comunicazione ottica della porta seriale |
|
|
Numero di porta |
2 pc |
|
Tipo di porta |
St |
|
Lunghezza d'onda |
62.5/125μmMultimode fibra, Wavelength850nm |
|
Distanza di trasmissione |
≧1km |
|
Applicazione |
Ricevi/invii IEC60044-7/8 (PI3), ricetrasmettitore del segnale di temporizzazione di IRIG-B |
|
Interfaccia di comunicazione dell'entrata analogica |
|
|
Numero di porta |
1 paio |
|
Tipo di porta |
Terminale di gomma |
|
Interfaccia di comunicazione dura dell'ingresso/uscita del contatto |
|
|
Numero di porta |
2 paia |
|
Tipo di porta |
Incavo di aviazione al terminale di gomma |
|
Interfaccia della fessura per carta di TF |
|
|
Numero di porta |
1 pc |
|
Applicazione |
Carta di TF per l'importazione del file di configurazione intero della stazione, documenti di registrazione, immagazzinare/esportando le relazioni sull'esperimento e migliorando software. |
|
Interfaccia di comunicazione dell'entrata analogica |
|
|
Numero di porta |
1 paio |
Segnale di volta 4
|
Segnale di tempo |
|
|
IRIG-B |
Accuratezza di tempo<1us typ=""> |
|
IEC 61588 |
Accuratezza di tempo<1us typ=""> |
5 parametri meccanici
|
Parametri meccanici |
|
|
Schermo di visualizzazione |
4,3' schermo LCD di tocco |
|
Dimensione |
176×100×58 millimetro |
|
Peso |
≦0.75kg |
Gamma di temperature 6
|
Gamma di temperature |
|
|
Altitudine |
≤5000m |
|
Temperatura ambiente |
Temperatura di funzionamento normale: - 10~55℃ |
|
Umidità relativa |
5%~95% |
|
Pressione atmosferica |
60~106KPa |
Vantaggio dell'insieme della prova del relè di KF932 IEC61850
|
No. |
Oggetto di analisi |
Contenuto di analisi |
|
Misura ed analisi di SMV |
Intercettazione |
Intercetta automaticamente i messaggi dello SV da 3 porti ottici e da 1 interfaccia ottica |
|
Efficace valore |
Canale della visualizzazione in tempo reale di ampiezza, di fase e di frequenza |
|
|
Oscillography |
Visualizzazione in tempo reale della forma d'onda |
|
|
Componente di sequenza |
Visualizzazione in tempo reale la sequenza positiva V1, sequenza negativa V2, sequenza positiva zero V0 di grandezza e fase |
|
|
Potere |
Visualizzazione in tempo reale della fase di ABC e del potere, della potenza apparente e del fattore di potenza attivi e reattivi trifasi |
|
|
Vectorgraph |
La grandezza e la regola delle fasi della tensione trifase ed il correnti sono visualizzati nella forma di vettore |
|
|
Armonica |
Visualizzazione in tempo reale 0 ~ 19 armoniche e mostrare il contenuto armonico sotto forma di istogrammi |
|
|
Parametro del messaggio |
Visualizzazione in tempo reale dei parametri correnti del messaggio, del messaggio originale e del messaggio analizzato |
|
|
Anormale |
Il numero del messaggio anormale |
|
|
Discreto |
Il numero dei messaggi in ciascuno discreto |
