| Evidenziare: | Prova universale del relè IEC61850,INGSINE KF86,Insieme della prova del relè KF86 |
||
|---|---|---|---|
Peso leggero: 10kg, molto piccola dimensione (390mm*256mm*140mm) facile continuano il viaggio di volo.
6x20A, canali di uscita analogica 6x310V.

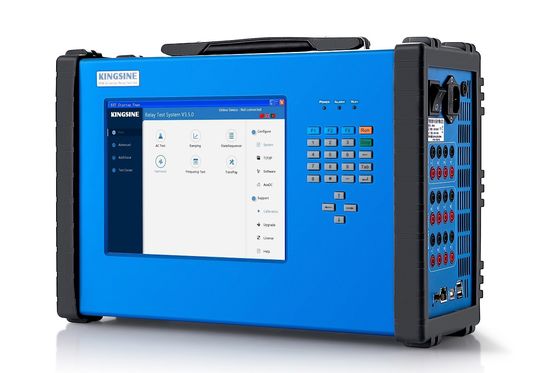

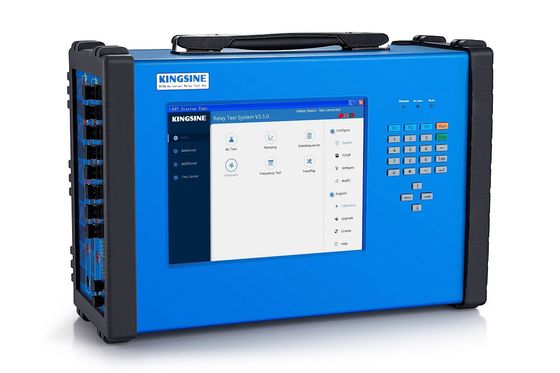

La prova compatta del relè di 6 fasi messa con alta precisione & la soluzione completa (IEC61850 aderente ha provato il valore e l'OCA), completamente soddisfa tutte le richieste di rilevazione e di ricerca degli errori di IEC61850 IEDs, delle unità di fusione, dei sistemi di controllo della stazione e dei relè di protezione tradizionali.
Caratteristiche:
| ● | Con l'uscita di IEC61850 e)x20A una corrente di 6 ex310V una tensione di 6 (analogica SMV dei messaggi simultaneamente; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | Computer industriale dual core incorporato del CPU, azionamento solido di grande capacità incorporato dello SSD; il sistema operativo ha incastonato Windows 7; schermo LCD a 9,7 pollici di vero colore, 1024×768 risoluzione, operazione del touch screen. Può lavorare offline o online; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | Fornisca 8 paia dei porti ottici di LC, trasmissione della latta e ricevi 36 canali di IEC61850-9-1, i valori del campione di formato della struttura IEC61850-9-2; con la funzione di prova ottica di potere; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | Fornisca 6 che la st ha prodotto i porti ottici e la st 2 riceve i porti ottici, che possono produrre 6 insiemi dei messaggi provati del valore adeguatamente al formato IEC60044-7/8 (PI3); può ricevere 2 insiemi del formato di PI3 del messaggio del valore provato la specificazione IEC60044-7/8; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | Può sottoscrivere/pubblicare le informazioni o l'uscita dell'OCA, riceve la commutazione e realizza la prova a circuito chiuso della protezione; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | Simuli un'uscita a basso livello di 12 canali per verificare la protezione di input a basso livello; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | Inizi fino a a simulare lo IED attivamente per liberare l'OCA, segnali provati del valore, eliminare il processo risistemato del dispositivo nell'ambito della prova causata tramite l'interruzione di collegamento dopo che la prova è interrotta; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | L'uscita ottica del porto è provata o l'OCA può essere definita liberamente; le informazioni di blocco di controllo differenti multiple dell'OCA possono essere sottoscritte/pubblicate; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | La funzione del canale del valore del campione, il numero dei canali può essere fissata liberamente, fino a 36 canali può essere configurata; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | Automaticamente archivi dell'importazione SCL (SCD, ICD, CID, NPI) per realizzare configurazione automatica dei valori e delle informazioni provati dell'OCA e per conservare informazioni di valori del campione e di configurazione dell'OCA come file di configurazione per provare; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | Può individuare automaticamente i segnali numerici ottici dalla MU, dal dispositivo di protezione e dalla scatola intelligente dell'operazione e realizza la funzione automatica di configurazione del valore e delle informazioni di campionamento dell'OCA; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | Può simulare gli stati anormali (perdita, misorder, anomalia di qualità, ritrasmissione del messaggio, anomalia di dati, in disaccordo, ecc.); | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | La qualità del canale del messaggio dello SV dell'uscita può essere fissata e l'unità di simulazione può essere simulata e mettere a punto, messo ad invalido, insieme allo stato funzionato e può simulare la doppia contraddizione dell'ANNUNCIO ed altre prove; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | Modulo incorporato di sincronizzazione di GPS/Beidou con GPS, funzione di tempo di sincronizzazione di codice di IRIG-B; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | Il modulo completo della prova del software, il CA, la sequenza di stato, la prova del recloser, la protezione di distanza, la protezione di sovracorrente, la sovracorrente inversa di tempo, la protezione zero di sequenza, dilagante la prova, la direzione di potere, la prova differenziale, prova di frequenza, sincronizza i moduli di software della prova; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | Con la funzione di unit test, potete verificare la precisione dell'unità, l'accuratezza di tempo, l'accuratezza di puntualità e le funzioni di prova e della trasmissione dei dati; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | Supporti la rappresentazione grafica dei file di SCD, lo strumento può rappresentazione la relazione di collegamento del dispositivo di IED ed il collegamento terminale virtuale; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● |
Con la funzione di trasmissione di codice di IRIG-B, quando GPS esterno è usato, può essere usato come dispositivo di sincronizzazione. Specificazione
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | Valore di campionamento completamente aderente IEC61850 ed OCA; (IEC61850-9-1, IEC61850-9-2/(LE), IEC60044-7/8) |
| ● | Capace di produrre simultaneamente campionatura valore e dei segnali analogici, o abbonato e di pubblicare funzione binaria del messaggio dell'OCA e dell'ingresso/uscita del contatto di relè. |
| ● | Fino a 36 canali di campionamento del valore possono essere tracciati. |
| Porto della fibra (tipo di LC) | |
| Tipo | 100Base-FX (100Mbit, fibra, piene duplex) |
| Numero di porta | 8 paia |
| Modello del cavo | 62.5/125μm (fibra di Multiplo-modo, arancio) |
| Lunghezza d'onda | 1310nm |
| Distanza di trasmissione | > 1Km |
| Indicazione di stato | Verde di SPD (luci): collegamento attivo LinkAcT giallo (lampeggiando): dello scambio dei dati |
| Porta seriale della fibra (tipo della st) | |
| Norma | IEC60044-7/8 |
| Numero di porta | 6 per la trasmissione, 2 per ricevono |
| Lunghezza d'onda | 850nm |
| Uscita di livello di segnale basso | |
| Canali di uscita | 12 canali |
| Tipo di porta dell'uscita | Terminale di Phoenix |
| Gamma dell'uscita | CA: 0~8Vrms CC: 0~8V |
| Uscita corrente massima | 5mA |
| Accuratezza | <>0,2%<> (0,01~0,8Vrms) <>0,1%(0,8~8Vrms) |
| Risoluzione | 250µV |
| Armonica (THD%) | (THD%)<> 0,1% |
| Gamma di frequenza | CC ~1.0kHz |
| Accuratezza di frequenza | 0,002%(frequenza normale) |
| Risoluzione di frequenza | 0.001Hz |
| Gamma di fase | 0~359.9° |
| Accuratezza di fase | <0>, 50/60Hz |
| Risoluzione di fase | ±0.1° |
