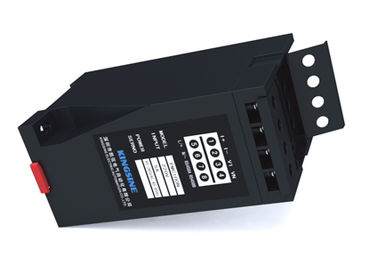

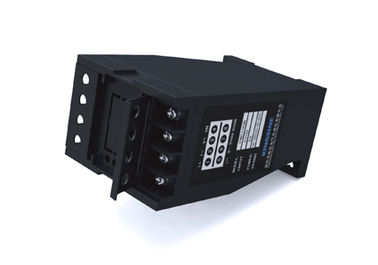

Protocollo di MODBUS-RTU, misuratore di potenza multifunzionale, RS485 PMC100N

Caratteristiche di funzione

PMC100Z

PMC100C

PMC100P

PMC100F

PMC100U

PMC100I

PMC100N

Valore virtuale reale istantaneo

corrente

◆

◆

◆

◆

tensione

◆

◆

◆

◆

frequenza

◆

◆

◆

potenza attiva

◆

◆

◆

potere reattivo

◆

◆

fattore di potenza

◆

◆

◆

Energia

energia attiva

◆

◆

Comunicazione

Protocollo di RS485 /MODBUS

◆

◆

◆

◆

◆

◆

◆

Esposizione

Esposizione di LED

◆

◆

◆

◆

◆

◆

altro

2 DI del canale

◆

◆

◆

◆

◆

◆

il canale 2 FA

◆

◆

◆

◆

◆

◆

1 canale AO: 4-20mA

◆

◆

◆

◆

◆

◆

un allarme di 2 limiti del canale

◆

◆

◆

◆

◆

◆

◆

aggiornamento online di programma di sostegno

◆

◆

◆

◆

◆

◆

◆

Caratteristiche elettriche

Tipo di misura

sistema di CA di monofase

Frequenza di campionamento per ciclo: 64 volte

I dati la velocità di rinfrescamento

1S

Accuratezza di misura

Corrente

0,2%

Tensione

0,2%

Potere

0,5%

Frequenza

0.05Hz

Energia attiva

1,0%

Caratteristiche di tensione in ingresso

Tensione di misurazione

0~600 V (accesso diretto)

Sovraccarico permesso

1,2 volte/continui

Impedenza dell'input

1.8MΩ

Caratteristica della corrente di ingresso

Corrente di misurazione

5A o 1A (via il CT colleghi)

Sovraccarico permesso

 1,2 volte/continui

Impedenza dell'input

<0>

Input binario

Tensione di funzionamento

12~24 VCC di alimentazione elettrica esterna)

Impedenza dell'input

12KΩ

Tensione di isolamento

2KV

Uscita del relè

Tipo di nodo

Scossa meccanica

Capacità di nodo

220 VAC/5A, 30 VDC/5A

input di CA 4-20mA

Tensione a circuito aperto

5VDC

capacità di sovraccarico

≤200Ω

Tensione di isolamento

2KV

CA

85~265 VAC/45-65Hz

CC

100~300 VCC

Dissipazione di potere

<>

Proprietà meccaniche

Peso

0.3kg

Grado di protezione del IP

IP52

Dimensione

75 x 55 X120 millimetro

Temperatura di funzionamento

-25~70℃

Temperatura di stoccaggio

-40~85℃

Umidità relativa

5% - 90%RH, nessuna condensazione

Contabilità elettromagnetica

Interferenza della scarica elettrostatica

IEC 61000-4-2, Livello 4

Gruppo di impulso transitorio anti-veloce

IEC 61000-4-4, Livello 4

Anti-impatto

IEC 61000-4-5, Livello 3

campo magnetico di Anti-frequenza

IEC 61000-4-8, Livello 3

Prestazione elettrica dell'isolamento

Resistenza di isolamento

GB/T13729, >50MΩ

Tensione di withstand di frequenza

GB/T13729, CA 2KV 50Hz /1min

Tensione di impulso

GB/T13729, 5KV, 1.2/50us
