Dettagli:
Termini di pagamento e spedizione:
|
| Risoluzione di tempo: | 10uS | Temperatura di funzionamento: | -10℃~55℃ |
|---|---|---|---|
| Peso: | 17,5 CHILOGRAMMI | Dimensioni (W x D x H): | 468×375×164 (millimetro) |
| Tensione in ingresso nominale: | 100~240VAC | Frequenza nominale: | 50/60Hz |
| Evidenziare: | Prove del relè di protezione di K3163i,Tester trifase del relè di IEC 61850,IEC61850 K3163i |
||

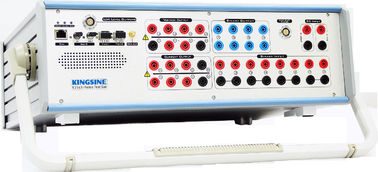

Prove trifasi del relè di protezione di IEC61850 K3163i
Descrizione dell'insieme della prova del relè IEC61850
Il dispositivo della prova del microcomputer della protezione del relè svolge attendibilmente e sicuro un ruolo chiave nelle centrali elettriche di funzionamento dell'elettricità. È il dispositivo difficile utilizzato nel campo professionale della protezione del microcomputer, la protezione del relè, misura di eccitazione, registratore dell'errore.
Caratteristica del tester intelligente del relè
| ● | Applicazioni di prova universali del relè |
| ● | 10 uscite dei canali (6x35A & 4x310V), canali di ogni uscita sono controllo indipendente e simultaneo dei valori di grandezza, di angolo di fase e di frequenza, di capaci di iniettare la CC, sinusoide di CA e fino alle armoniche 60x. |
| ● | 13 uscite a basso livello dei canali fino al massimo 8Vac/10Vdc. |
| ● | porto della fibra 100/1000Mbit per le simulazioni dell'OCA e di SMV |
| ● | Simulatore variabile della batteria, CC 0-350V, massimo 140Watts. |
| ● | Appoggio transitorio del gioco a 3KHz |
| ● | Completamente funzionano i moduli difficili del software di KRT |
| ● | Moduli e modelli grafici della prova per le prove dei relè vari |
| ● | Impianto prove rapido del relè nel modo di alimentazione manuale |
| ● | Prova del colpo/ricerca/controllo, del punto & di clic |
Specificazione dell'insieme della prova del relè di sovracorrente
| Uscite di tensione | ||
| Gamma & potere dell'uscita | CA di 4×310 V (L-N) | 124 VA massimi ciascuno |
| CC di 3×350 V (L-N) | 140 W massimi ciascuno | |
| Accuratezza | ±2mV @ <2v ac=""> <0> <0> | |
| CC di ±10mV <5v dc=""> @ ±0.5% @ ≥5V | ||
| Gamma di tensione | Gamma I: 30V | |
| Gamma II: 310V | ||
| Gamma automatica | ||
| Contrappeso di CC | <20mv Typ=""> | |
| Risoluzione | 1mV | |
| Distorsione | <0> | |
| Uscite correnti | ||
| Gamma & potere dell'uscita | 6×35A CA (L-N) | 480 VA massimi ciascuno |
| 3×70A CA (2L-N) | 850 VA massimi ciascuno | |
| 1×100A CA (6L-N) | VA 1200 massimo | |
| 3×20A CC (L-N) | 300W massimo ciascuno | |
| Accuratezza | ±1mA @ <0> <0> <0> | |
| CC di ±5mA <1a dc=""> @ ±0.5% @ ≥1A | ||
| Gamma corrente | Gamma I: 3A | |
| Gamma II: 35A | ||
| Gamma automatica | ||
| Contrappeso di CC | <3ma Typ=""> | |
| Risoluzione | 1mA | |
| Distorsione | <0> | |
| Uscita a basso livello | ||
| Quantità | 13 canali, incavo femminile di combinazione di 16 perni | |
| Gamma delle uscite di tensione | CA 0~8V, CC 0~10V | |
| Gamma delle uscite correnti | 2mA nominale, passeggero massimo 10mA | |
| Potenza di uscita | ≥0.5VA | |
| Accuratezza | (0.01~0.8 Vrms):<0> (0.8~8 Vrms): <0> | |
| Risoluzione | 0.25mV | |
| Distorsione (THD%) | <0> | |
| Gamma di frequenza | 0~3000KHz | |
| Contrappeso di CC | <0> | |
Vantaggio del sistema di prova del relè di frequenza
| ● | Valore di campionamento completamente aderente IEC61850 ed OCA; (IEC61850-9-1, IEC61850-9-2/(LE), IEC60044-7/8) |
| ● | Capace di produrre simultaneamente campionatura valore e dei segnali analogici, o abbonato e di pubblicare funzione binaria del messaggio dell'OCA e dell'ingresso/uscita del contatto di relè. |
| ● | Fino a 36 canali di campionamento del valore possono essere tracciati. |
FAQ
Q: Può il tester della protezione del relè mostrare la curva dell'impedenza?
: Sì.
Q: Che cosa è i vostri vantaggi tecnici?
: I nostri prodotti con progettazione tutta compresa, peso < 17="">
Q: Quanto tempo è il periodo di garanzia?
: garanzia 3-Years della riparazione libera e della manutenzione tutta la vita
